- Pagina 1 Izifix ® Installatiehandleiding 01-12-2020...
-
Pagina 2: Inhoudsopgave
0. Inhoud Componenten van het afrasteringssysteem De palen Installatie van het afrasteringssysteem Funderingen Installatie palen & panelen... -
Pagina 3: Componenten Van Het Afrasteringssysteem

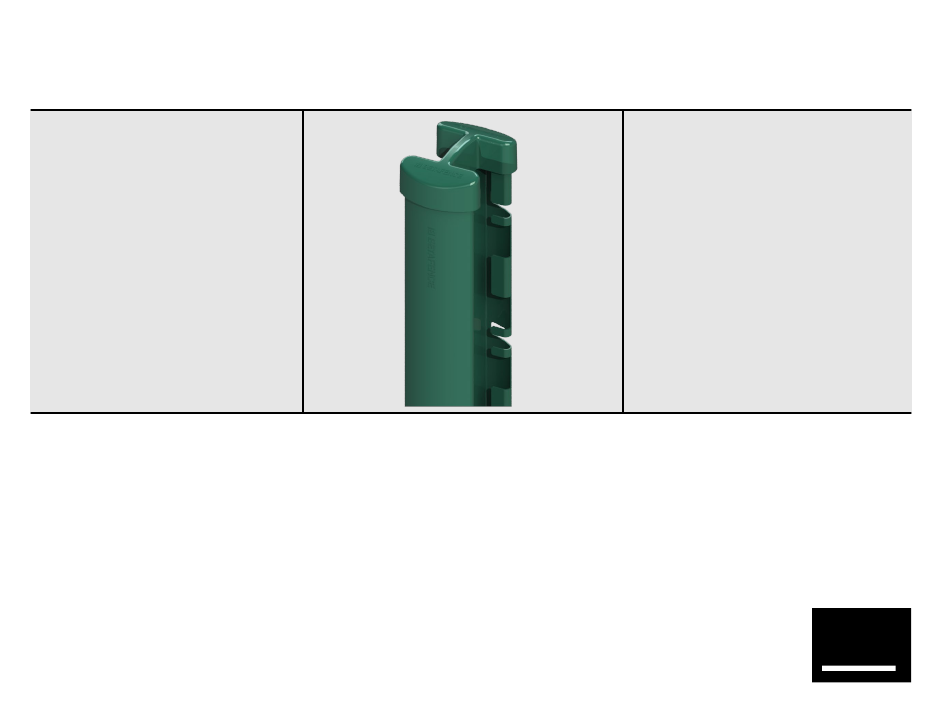

De palen Profiel 75x50x1mm (staal S250) Paal zonder toebehoren De Izifix palen zijn beschikbaar voor paneelhoogtes van 0.6 tot 2 meter De palen zijn in- en uitwendig verzinkt en polyester geplastificeerd. Dit paaltype kan geïnstalleerd worden met Nylofor 3D, 3D Pro XL,... -
Pagina 4: Installatie Van Het Afrasteringssysteem
Voor een correcte plaatsing dient u de center/center afstanden aan te houden. De afstand wordt bepaald door het type paneel dat wordt geïnstalleerd Paneelbreedte Paalsysteem Center-center afstand 2000 Izifix 2040 mm 2500 Izifix 2540 mm 3000 Izifix... -
Pagina 5: Installatie Van De Palen & Panelen
2. Installatie van het afrasteringssysteem Installatie van de palen & panelen Installatieprincipe: Izifix palen worden geïnstalleerd volgens het ‘paal-paneel-paal’ systeem (1) Het paneel loodrecht op de afrasteringslijn invoeren en dan in de paal draaien. Breng het paneel in de “zijdelingse openingsruimte" van de paal... -
Pagina 6: Installatie Palen & Panelen
2. Installatie van het afrasteringssysteem Installatie palen & panelen Installatieprincipe: Izifix palen worden geïnstalleerd volgens het ‘paal-paneel-paal’ systeem (2) Duw het paneel tegen het uiteinde van de paal (3) Beweeg het paneel in de juiste richting tot het veilig blokkeert achter de sleuven van de palen... - Pagina 7 2. Installatie van het afrasteringssysteem Installatie palen & panelen Het paneel wordt direct vastgezet door de binnenvouw die de verticale draad van het paneel blokkeert Gebruik de spantool om de panelen op hun plaats te houden tijdens de installatie van de afrastering...
- Pagina 8 2. Installatie van het afrasteringssysteem Installatie palen & panelen HOEKEN MAKEN Hoeken tussen 60° en 180° kunnen gevormd worden met één en dezelfde paal...
- Pagina 9 2. Installatie van het afrasteringssysteem Installatie palen & panelen INSTALLATIE OP HELLINGEN Hellingen zijn mogelijk in stappen van 100mm...
- Pagina 10 2. Installatie van het afrasteringssysteem Installatie palen & panelen INSTALLATIE VAN HET VOETSTUK - De gaten zijn reeds in de palen voorzien Schroef M8x20 – inox - 2x M8 rondsel - inox - 4x M8 moer - inox - 2x Merk op: bouten en rondsels zijn niet inbegrepen bij het voetstuk...
- Pagina 11 2. Installatie van het omheiningssysteem Installatie palen & panelen INSTALLATIE MET BETONPLAAT - De paal kan worden gebruikt om de betonplaat vast te houden ; er is geen extra plaathouder nodig.
- Pagina 12 YOUTUBE • Een gedetailleerde installatievideo kan eveneens bekeken worden op ons YOUTUBE kanaal Izifix...
