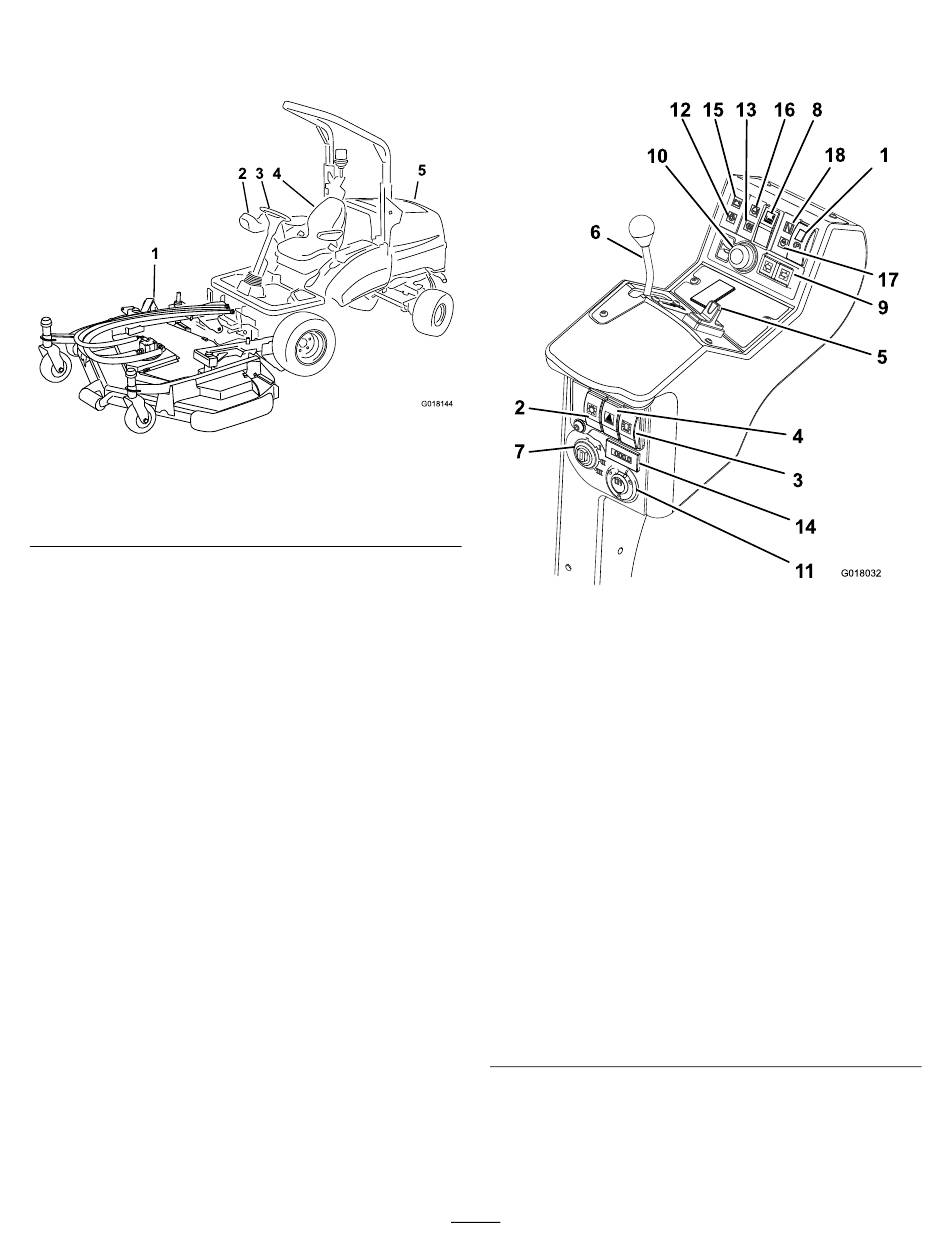

Algemeen overzicht
van de machine
1
1. Maaidek
2. Bedieningsarm
3. Stuurwiel
2 3 4
Figuur 2
4. Bestuurdersstoel
5. Kap
Bedieningsorganen
Componenten bedieningspaneel
5
6
2
G018144
7
1. Parkeerremschakelaar
2. Lichtschakelaar
(wordt geleverd met
verlichtingsset)
3. Schakelaar knipperlicht
(wordt geleverd met
verlichtingsset)
4. Schakelaar gevarenlicht
(wordt geleverd met
verlichtingsset)
5. Hefinrichting van maaidek 14. Urenteller
6. Gashendel
7. Contactschakelaar
8. Aandrijfschakelaar
maaidek
9. Schakelaar
richtingaanwijzer
(wordt geleverd met
verlichtingsset)
11
12 15 13 16 8
18
10
4
3
14
11
Figuur 3
10. Claxonknop (wordt
geleverd met
verlichtingsset)
11. Hulpcontactstekker 12 V
(geleverd met 12 V-kit)
12. Oliedruklampje
13. Temperatuurlampje
transmissie
15. Waarschuwingslampje
accu
16. Waarschuwingslampje
motortemperatuur
17. Indicatielampje
gloeibougies
18. Indicatielampje
transmissie in vrijstand
1
17
9
5
G018032
