Maaiaandrijving inschakelen: Druk de bovenkant van de
schakelaar van de maaiaandrijving in de stand
Maaiaandrijving uitschakelen: Druk de onderkant van de
schakelaar van de maaiaandrijving in de stand
Gewichtsoverbrenging/tractie-
ondersteuning gebruiken
De machine is voorzien van een hydraulisch systeem voor
gewichtsoverbrenging om de tractie op de ondergrond te
verbeteren.
De gewichtsoverbrenging maakt gebruik van de hydraulische
druk in de hefinrichting van de maai-eenheid en zorgt zo voor
een opwaartse kracht die het gewicht van de maai-eenheid
op de grond vermindert en het gewicht als een neerwaartse
kracht overbrengt op de wielen.
De mate van gewichtsoverbrenging kan afgestemd worden
op de maaiomstandigheden door het handwiel van de
gewichtsoverbrenging als volgt te draaien:
1. Draai de borgmoer van de klep een halve draai linksom
los en houd vast.
2. Draai het handwiel van de klep.
•
Draai linksom om de gewichtsoverbrenging te
verkleinen.
•
Draai rechtsom om de gewichtsoverbrenging te
vergroten.
3. Draai de moer vast.
2
1

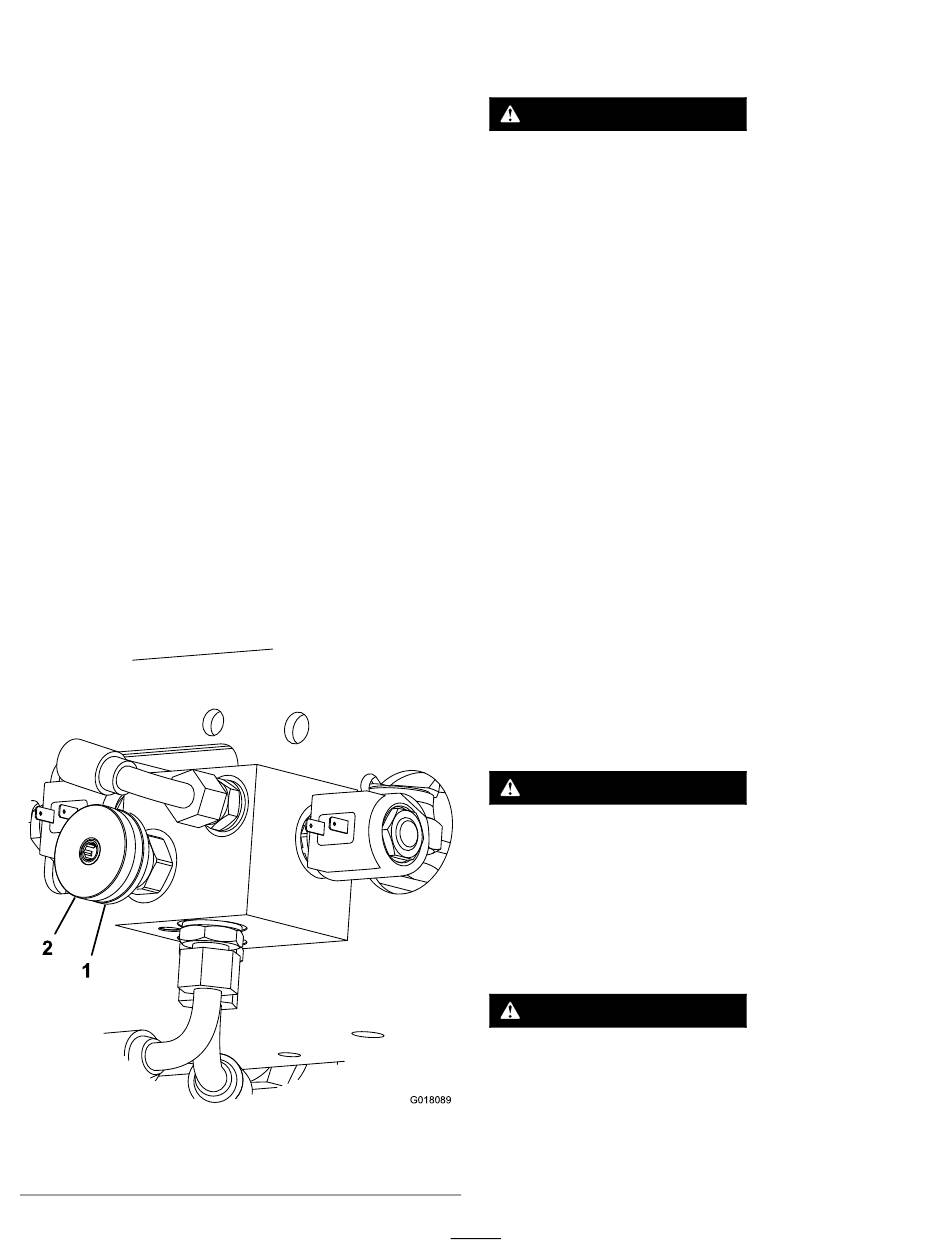

1. Vergrendelingswiel
VOORUIT
ACHTERUIT
Figuur 29
2. Handwiel
gewichtsoverbrenging
De rolbeugel inklappen
.
U kunt het geraamte van de rolbeugel inklappen om onder
lage obstakels door te rijden.
.
WAARSCHUWING
Er is geen omkantelbeveiliging als de rolbeugel
omlaag is geklapt.
•
Klap de rolbeugel uitsluitend omlaag als dit
absoluut noodzakelijk is.
• Doe de veiligheidsgordel niet om als de
rolbeugel omlaag is geklapt.
• Rij langzaam en voorzichtig.
• Klap de rolbeugel omhoog zodra de ruimte dit
toelaat.
• Let goed op dat er voldoende ruimte boven de
machine is (denk aan takken, deuropeningen,
elektrische kabels) voordat u onder een object
rijdt; zorg ervoor dat u dit niet raakt.
1. Gebruik de parkeerrem en schakel de motor uit.
2. Ondersteun het gewicht van de rolbeugel terwijl u
de handmoeren, ringen en bevestigingsbouten uit de
scharnierhouders verwijdert
3. Laat het frame voorzichtig zakken tot het op de
steunen rust.
4. Plaats de bevestigingsbouten in het onderste gat en
draai de handmoeren volledig vast om de rolbeugel te
ondersteunen terwijl deze ingevouwen is.
5. Om het geraamte omhoog te brengen, volgt u deze
instructies in omgekeerde volgorde.
WAARSCHUWING
Als de rolbeugel niet goed bevestigd of niet
volledig vastgemaakt is, biedt hij geen volledige
bescherming als de machine kantelt.
Wanneer de rolbeugel uitgeklapt is, dient u
te controleren of de beide bevestigingsbouten
aanwezig en volledig vastgedraaid zijn.
WAARSCHUWING
Wees voorzichtig bij het in- of uitklappen van de
rolbeugel: u kunt uw vingers klemmen en ernstig
verwonden.
G018089
Let er bij het omlaag en omhoog klappen van de
rolbeugel op dat er geen vingers gekneld raken
tussen het vaste en het scharnierende gedeelte van
de constructie.
27
(Figuur
30).
