10.1

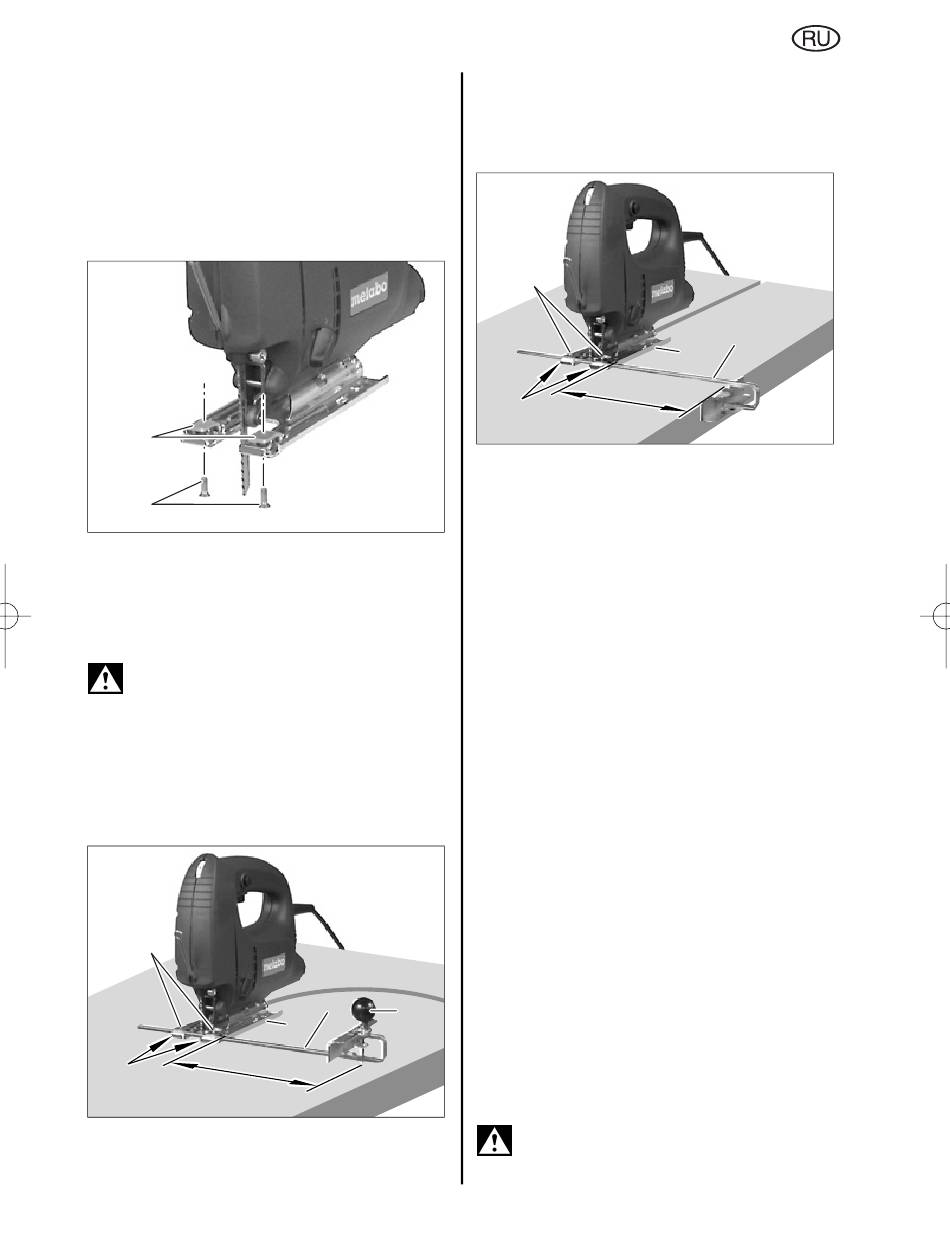

Установка круговой и
параллельной направляющей
Для пиления окружностей от Ø 100 мм
до Ø 360 мм и выполнения пропилов
параллельно кромке (макс. расстояние
от кромки 210 мм)
Установка зажимных элементов
19
20
M+P-14A-
Установите зажимные элементы (19) на
опорной плите (10) проемом вперед и
резьбовым отверстием вверх и вверните
винты (20) снизу.
Обратите внимание: после
использования зажимные
элементы круговой и параллельной
направляющей следует снять, так как в
противном случае при выполнении
косых пропилов возможно повреждение
зажимного приспособления.
Установка круговой направляющей
19
a
20
M+P-14A-
Задвиньте круговую и параллельную
направляющую (21) в зажимные элементы
All manuals and user guides at all-guides.com
21
c
10
(19) опорной плиты (10).
Отрегулируйте размер (a), затяните винты (20).
Установка параллельной направляющей
19
b
20
M+P-14A-
Ослабьте винты (20), вставьте круговую и
параллельную направляющую (21) в
зажимные элементы (19) опорной плиты
(10). Отрегулируйте размер (b), затяните
винты (20). Удалите стержень (c).
10.2
Выполнение косых пропилов с
помощью параллельной
направляющей
Снимите защитную крышку (8), пластину
защиты от стружек (7) и отсоедините
отсасывающий шланг (E).
Ослабьте винт с внутренним шестигран-
ником (17) в опорной плите (10).
Передвиньте опорную плиту (10) вперед,
поверните и задвиньте ее в фиксирующие
пазы вперед или назад под углом наклона
15° и 30°.
Для установки лобзиковой пилы под углом
наклона 45° наклоните ее влево и
передвиньте опорную плиту (10) вперед в
задний фиксирующий паз. Для установки
под углом наклона 45° наклонять пилу
вправо запрещается, так как в противном
случае возможно повреждение зажимного
приспособления.
Затяните винт с внутренним шестигран-
ником (17).
После использования удалите
зажимные элементы!
РУССКИЙ
21
10
125
