Bediening
AANWIJZING
De FL560-testkaart is ook beschikbaar als reserveonderdeel
(10747162)
Neem contact op met de klantenservice van Leica.
X
8.3.1
Beoordeling van de FL560-functionaliteit

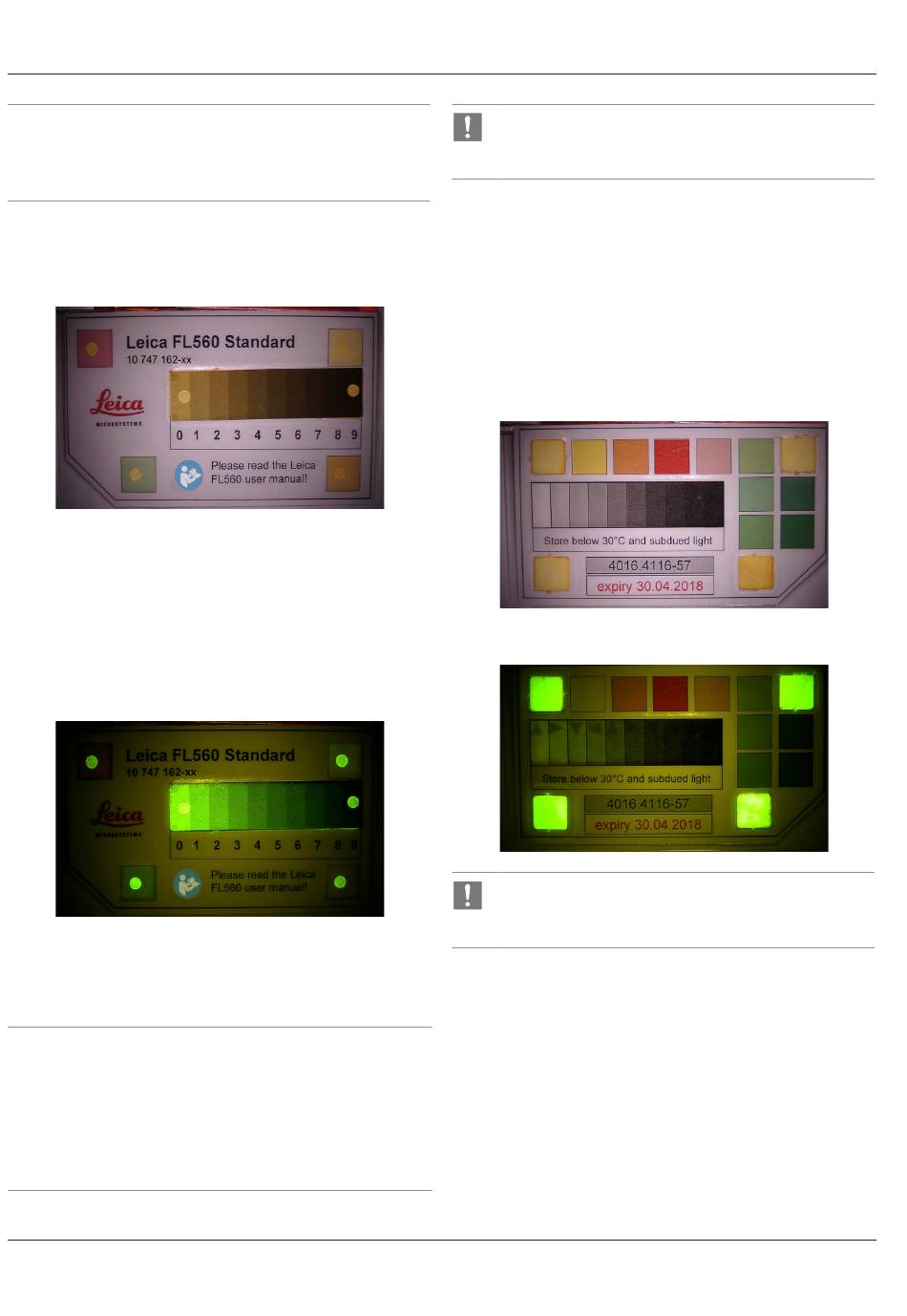

FL560-testkaart (voorzijde / witlicht-modus)
In onderstaande afbeelding wordt het fluorescentie-
intensiteitssignaal als gezien door de oculairs met de volgende
instellingen weergegeven:
• Werkafstand: 350 mm
• Vergroting: 3,0 x
• FL560-verlichtingshelderheid: 100%
FL560-testkaart (voorzijde / FL560-modus) met goede
fluorescentie-terugkoppeling
Beoordelingscriteria voor Leica FL560-functionaliteitscontrole:
• In de FL560-modus moeten de intensiteitsvelden tussen 0 en 6
zichtbaar zijn.
AANWIJZING
Als de fluorescentie-emissie van de intensiteitsvelden 0 tot 6 niet
zichtbaar is, moet u de FL560-functionaliteit controleren:
"FL"-helderheidsinstelling is wellicht niet 100%
X
Xenon-lamp #1 is niet geactiveerd of niet efficiënt (bv. einde
X
levensduur).
Zie hoofdstuk "6.2 Status messages" van dit document.
24
8.3.2
De camera-instellingen in witlicht- en Leica FL560-fluorescentie-
modus kunnen worden gecontroleerd en geoptimaliseerd met de
testkaart door de camera-instellingen zodanig aan te passen, dat de
kleurpatronen op de monitor identiek zijn met die in het oculair.
Met de 9 kleurvoorbeelden kan de juiste kleurinstelling worden
verkregen.
Leica FL560 for M530 / Ref. 10 745 752 / Versie 04
Als u geen enkele fluorescentie-emissie waarneemt, zie dan
hoofdstuk 10.4 van deze gebruiksaanwijzing of neem
contact op met de Leica-klantenservice.
Controleren van camera-instellingen
FL560-testkaart (achterzijde / witlicht-modus)
FL560-testkaart (achterzijde / FL560-modus)
Als u geen goede kleurweergave waarneemt, zie dan
hoofdstuk 10.4 van deze gebruiksaanwijzing of neem
contact op met de Leica-klantenservice.
