9.4.Montage
Monteer de bedrade controller alleen aan de muur, in plaats van ingebouwd, anders is onderhoud niet mogelijk.

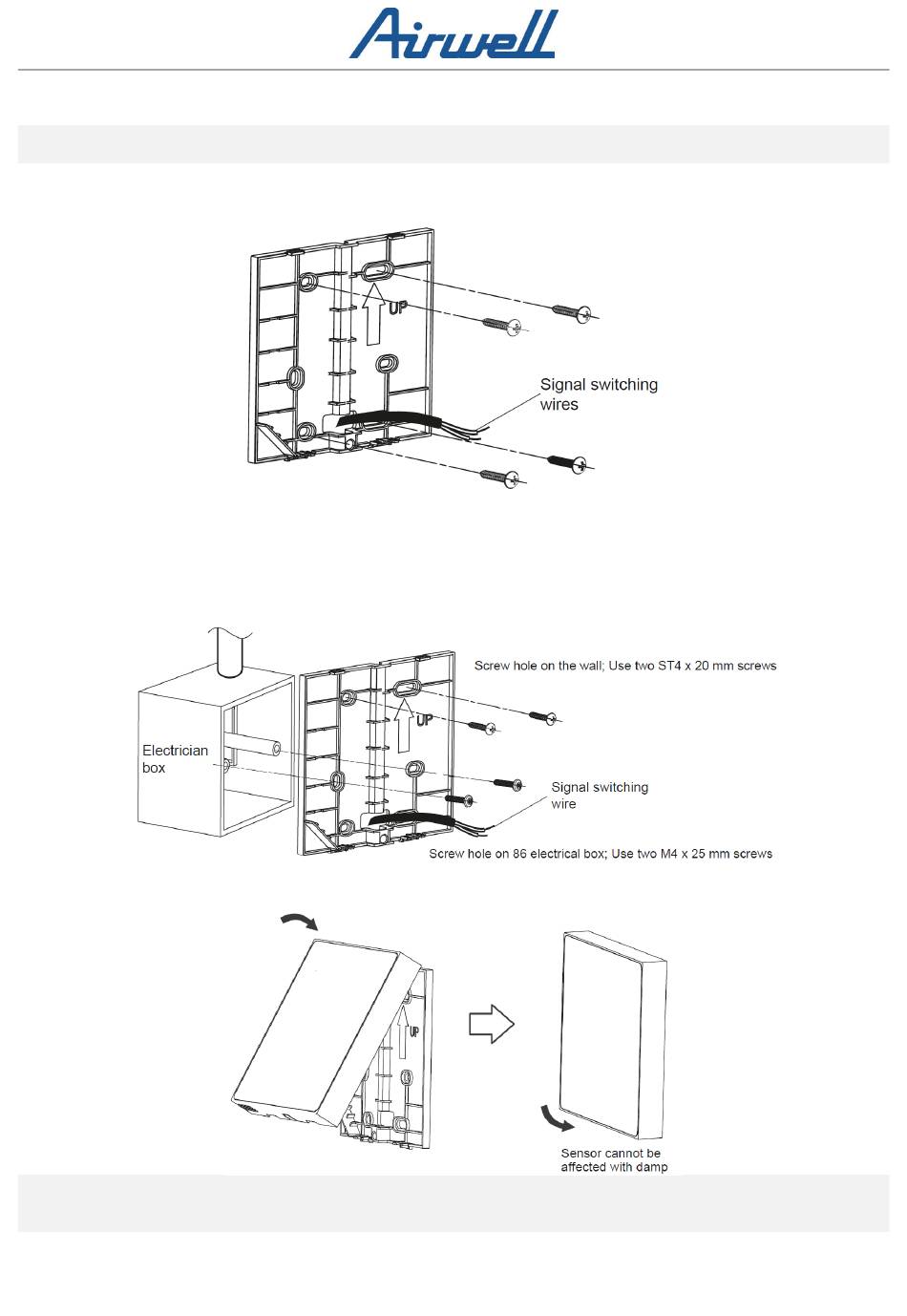

Montage aan een muur (zonder 86-type doos)
Bevestig de achterkant direct op de muur met vier ST4 x 20 schroeven.
Montage aan een muur (met een 86-type doos)
Installeer het achterdeksel op een 86-type doos met twee M4 x 25 schroeven, en bevestig de doos aan de muur met
twee ST4 x 20 schroeven.
Pas de lengte van de plastic bout in de accessoiredoos aan om deze geschikt te maken voor installatie.
Bevestig het bodemdeksel van de bedrade controller aan de muur via de schroefbalk met kruiskopschroeven. Zorg
ervoor dat het bodemdeksel vlak op de muur zit.
Maak de voorste afdekking vast en plaats de voorste afdekking op de juiste manier op de achterste afdekking, waarbij
u de draad tijdens de installatie niet vastklemt.
Om te voorkomen dat er water in de bedrade afstandsbediening komt, moet u tijdens het bedraden de
kabelaansluitingen afdichten met klemmen en pluggen.
OPMERKING
OPMERKING
62
