De luidsprekers installeren
WAARSCHUWING:
De informatie in deze sectie is alleen bedoeld voor geautoriseerde servicetechnici.
Vereisten
Als u een onderdeel vervangt, dient u het bestaande onderdeel te verwijderen alvorens het installatieproces uit te voeren.
Over deze taak
OPMERKING:
De linker- en rechterluidsprekers kunnen niet worden gescheiden voor individuele vervanging. Wanneer een van beide
luidsprekers moet worden vervangen, sturen services de luidsprekereenheid uit als een enkel onderhoudbaar onderdeel.
De volgende afbeelding(en) geeft/geven de locatie van de luidsprekers aan en biedt/bieden een visuele weergave van de
installatieprocedure.

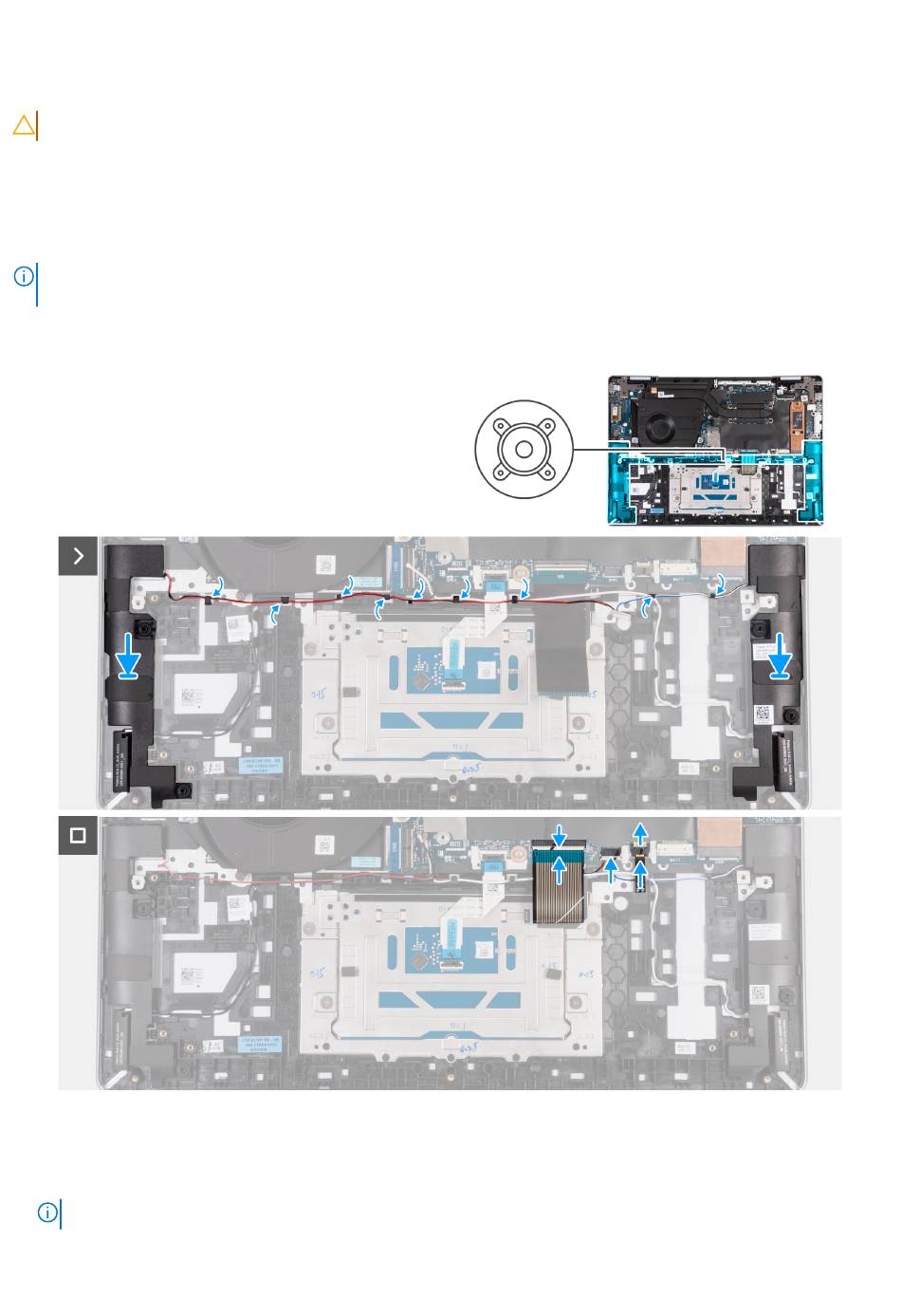

Afbeelding 30. De luidsprekers installeren
Stappen
1. Gebruik de uitlijnpunten om de luidsprekers op de palmsteun- en toetsenbordeenheid te plaatsen.
OPMERKING:
Zorg ervoor dat de vier rubberen dichtingsringen in de slot zitten en correct op de luidsprekers zijn geïnstalleerd.
FRU's (op locatie te vervangen onderdelen) verwijderen en installeren
61
