OPMERKING:
Een thermisch M.2-schild voor de M.2 2230 SSD is vereist. Plaats de M.2 2230 SSD niet zonder het thermische
M.2-schild.
OPMERKING:
De M.2 SSD die op uw computer is geïnstalleerd, is afhankelijk van de bestelde configuratie. Het M.2-slot biedt
ondersteuning voor een van de volgende SSD's:
● M.2 2230 SSD + thermische M.2 2230-schild
Uw M.2 2230 is gemonteerd op een specifiek thermisch 2230-schild.
● M.2 2280 SSD en een specifiek thermisch 2280-schild.

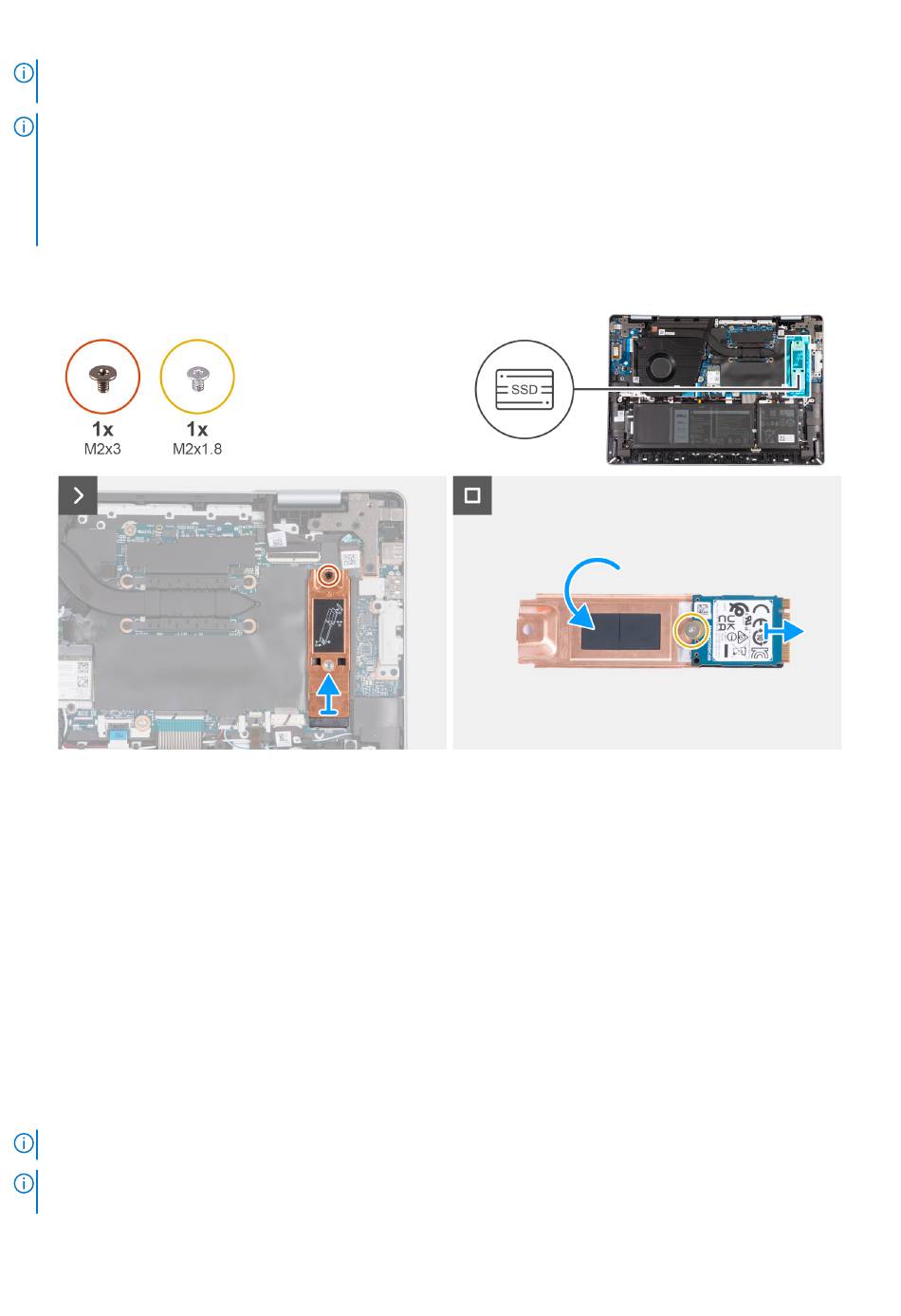

De volgende afbeelding(en) geeft/geven de locatie van de M.2 2230 SSD aan en biedt/bieden een visuele weergave van de
verwijderingsprocedure.
Afbeelding 13. De M.2 2230 SSD verwijderen
Stappen
1. Verwijder de schroef (M2x3) waarmee het thermische M.2 2230-schild op de systeemkaart is bevestigd.
2. Schuif de M.2 2230 SSD onder een hoek en verwijder die uit het M.2 SSD-slot op de systeemkaart.
3. Draai de M.2 2230 SSD-eenheid om en leg die op een plat oppervlak.
4. Verwijder de schroef (M2x1.8) waarmee de M.2 2230 SSD aan het thermische M.2 2230-schild wordt bevestigd.
5. Verwijder de M.2 2230 SSD van het thermische M.2 2230-schild.
De M.2 2230 SSD installeren
Vereisten
Als u een onderdeel vervangt, dient u het bestaande onderdeel te verwijderen alvorens het installatieproces uit te voeren.
Over deze taak
OPMERKING:
Deze procedure is van toepassing als u een M.2 2230 SSD plaatst.
OPMERKING:
Een thermisch M.2 2230-schild is vereist voor het installeren van een M.2 2230 SSD. Als dit thermische schild niet
aanwezig is op uw computer, neem dan contact op met Dell Support om het thermische M.2 2230-schild aan te schaffen.
