Montage
3.4.5
Accessoires aansluiten
Afhankelijk van de montagesituatie worden aanwezige
accessoires op de kap aangesloten, bijv.:
y Raamcontactschakelaar
y Circulatiefilter permalyt
De handleidingen van de accessoires moeten in acht
genomen worden.
D ATTENTIE!
Gevaar voor beschadigingen door ondeskundig
aansluiten!
De aansluitspanning of gebrekkige aansluitingen kunnen
leiden tot beschadigingen aan de elektronica.
☞ Zorg dat de voedingsspanning is onderbroken en blijft.
☞ Zorg voor de juiste toewijzing van de aansluitingen.
☞ Zorg dat de stekkers van de accessoires volledig worden
ingestoken.

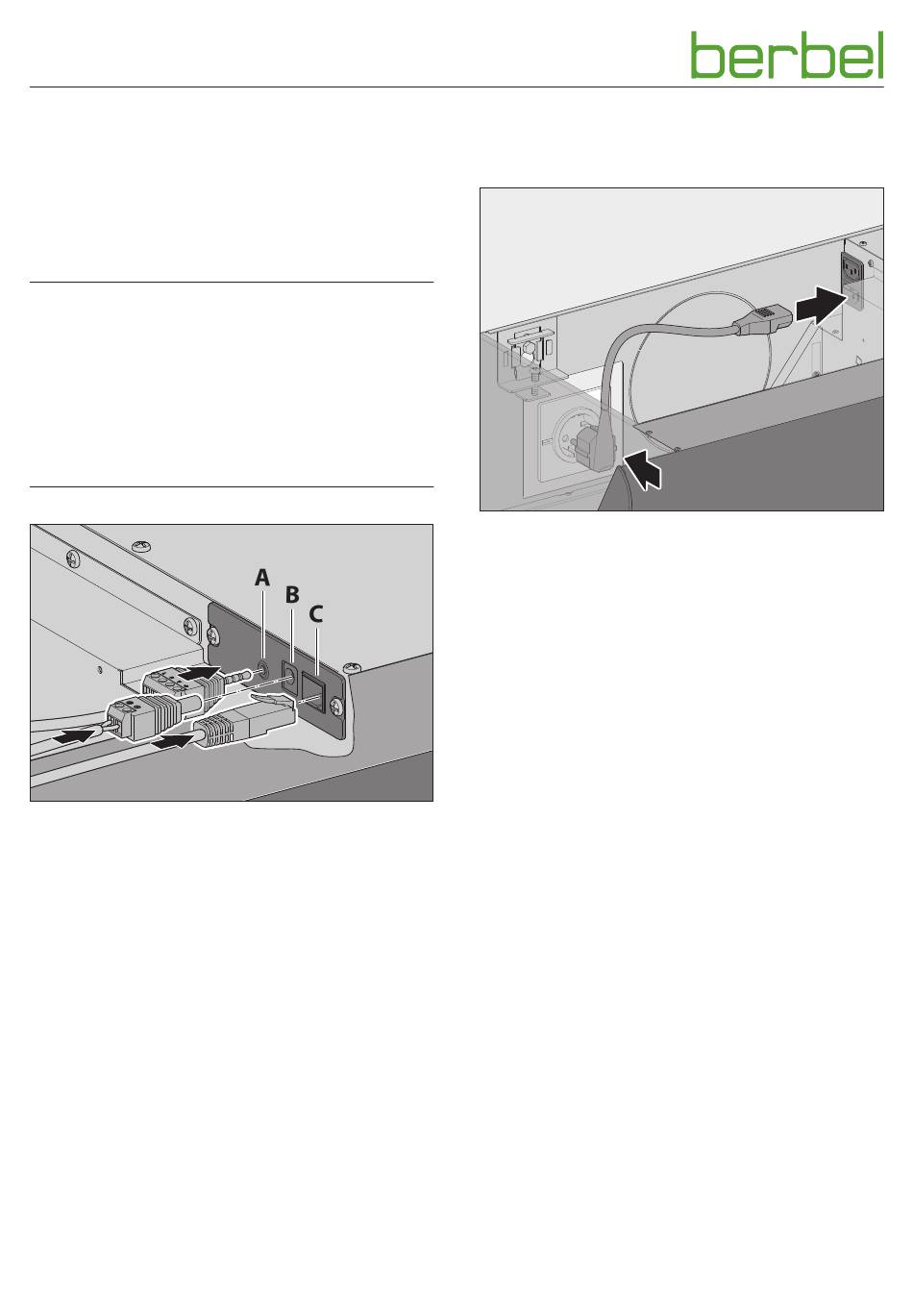

A Penstekkerbus – voor het aansluiten van circulatiefilter
permalyt.
B Holle penstekkerbus – voor het aansluiten van
raamcontactschakelaar.
C Aansluitstekkerbus (RJ45) – BUS-interface, voor verbinding
met speciale accessoires van de fabrikant. Een verbinding
met een PC of andere apparaten is niet toegestaan.
Raamcontactschakelaar
y De ventilator van de kap is alleen bedrijfsklaar, wanneer
het raam geopend is.
Veiligheidsinrichting
y De ventilator van de kap is alleen bedrijfsklaar, wanneer
geen kritieke onderdruk in de ruimte wordt vastgesteld.
☞ Sluit alle aanwezige accessoires aan.
☞ Leg de kabel zo, dat deze niet kan worden geknikt,
bekneld kan raken of kan worden beschadigd of bij het
vervangen van de filtervulling in de weg zit.
12
3.4.6
Elektrische voeding aansluiten
☞ Let op de aangegeven spanning op het typeplaatje.
☞ Steek de koelapparaatstekker in de aansluitbus op het
ventilatorhuis
☞ Steek de stekker van de aansluitkabel in het stopcontact.
☞ Leg de kabel zo, dat deze niet kan worden geknikt,
bekneld kan raken of kan worden beschadigd of bij het
vervangen van de filtervulling in de weg zit.
☞ Zorg ervoor dat na de montage de mogelijkheid bestaat
het apparaat van de elektrische voeding te scheiden.
1.
2.
6006262_0 – 03.06.2022
