Handelwijze
1. Verwijder de onderdelen van de lagerbevestiging.
– Verwijder het externe lagerdeksel (indien aanwezig).
– Zorg ervoor, dat het binnenste lagerdeksel niet meer aan de lagerbehuizing of de
– Ondersteun de rotor voor de demontage van lagerhuis of lagerplaat.
– Verwijder eventueel de lagerbehuizing van de lagerplaat.
– Verwijder de lagerplaat. Afhankelijk van de ashoogte, walslagertype en -uitvoering gaat
– Verwijder de borgring op de as.
2. Haal de walslager samen met de slingerschijf van de as af.
Zie ook
Ventilatorkap (Pagina 114)
Externe ventilator van metaal (Pagina 115)
Externe ventilator van kunststof (Pagina 116)
Kap externe ventilator (Pagina 116)
9.3.9.2
V-ring uitbouwen
Afhankelijk van de uitvoering is een V-ring gemonteerd. De V-ring moet worden vervangen
wanneer ongewoon veel vet uit het wentellager komt of de V-ring zichtbaar beschadigd is.

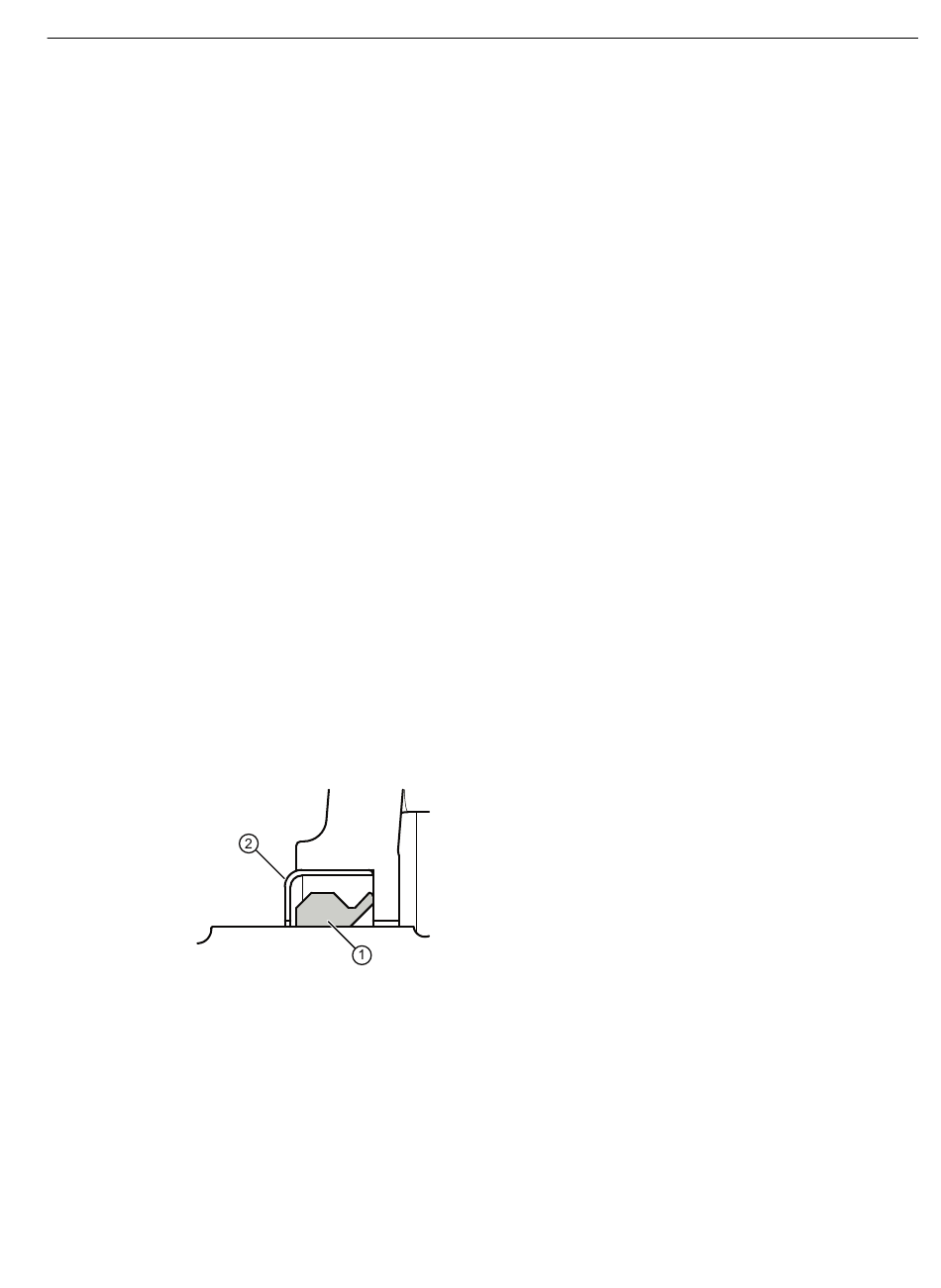

Afbeelding 9-3
1. Markeer de onderdelen voor een correcte montage.
2. Verwijder V-ring
van de as.
1LE5, 1PC4 AH 400/450
Bedieningshandleiding, 04/2020
V-ring uitbouwen (Pagina 119).
Labyrintafdichting uitbouwen (Pagina 120).
lagerplaat is bevestigd.
het om een lagerkop- of een lagerhuisuitvoering.
V-ring demonteren
①
samen met het externe lagerdeksel of met een geschikt gereedschap
