Handelwijze
1. Verwijder de onderdelen van de lagerbevestiging.
2. Haal het walslager samen met de slingerschijf van de as af.
9.2.3.2
V-ring uitbouwen
Afhankelijk van de uitvoering is een V-ring gemonteerd. De V-ring moet worden vervangen
wanneer ongewoon veel vet uit het wentellager komt of de V-ring zichtbaar beschadigd is.

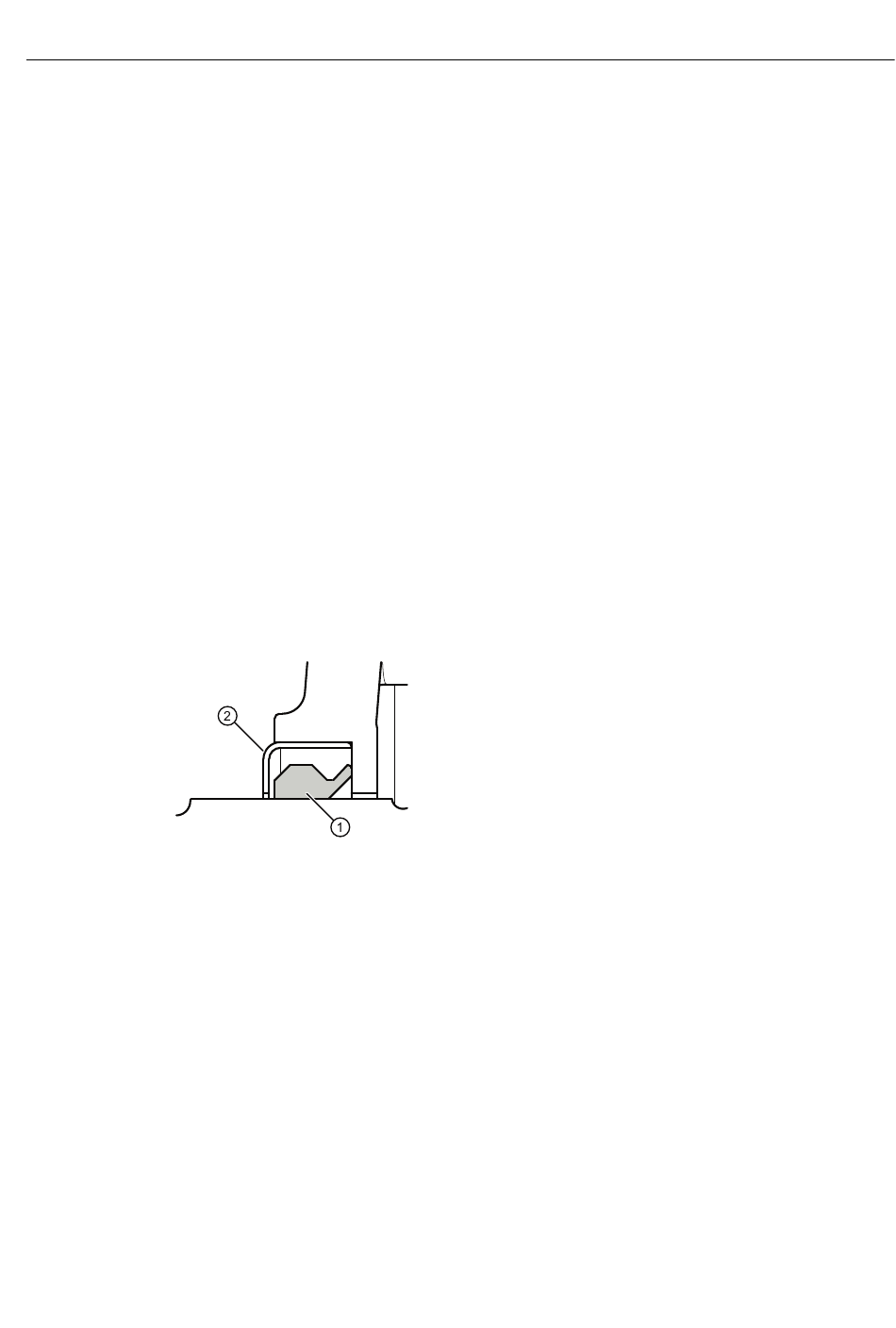

Afbeelding 9-1
1. Markeer de onderdelen voor een correcte montage.
2. Verwijder V-ring
Beschermring demonteren bij beschermingsklasse IP56
Bij beschermingsklasse IP56 is de V-ring voor de externe lagerafdichting met een
voorgeplaatste beschermring
lagerinzet niet worden verwijderd.
● Verwijder de beschermring samen met de V-ring en het externe lagerdeksel resp. lagerplaat
SIMOTICS FD 1MH1
Bedieningshandleiding 01/2019
– Verwijder het externe lagerdeksel.
Indien aanwezig: Demonteer de V-ring (Pagina 145).
Demonteer de labyrintafdichting (alleen bij de optie 'Verhoogde beschermingsgraad')
(Pagina 146).
– Zorg ervoor, dat het binnenste lagerdeksel niet meer aan de lagerbehuizing of de
lagerplaat is bevestigd.
Aan de binnenzijde van de lagerdeksel kunnen zich drukveren bevinden.
– Ondersteun de rotor voor de demontage van lagerhuis of lagerplaat.
– Verwijder eventueel de lagerbehuizing van de lagerplaat.
– Verwijder de lagerplaat. Afhankelijk van de ashoogte, walslagertype en -uitvoering gaat
het om een lagerkop- of een lagerhuisuitvoering.
– Verwijder de borgring op de as of de schroefdraadpen, afhankelijk van de uitvoering.
V-ring demonteren
①
samen met het externe lagerdeksel of met een geschikt gereedschap
van de as.
van de as.
②
uitgerust. De beschermring hoeft bij het demonteren van de
Instandhouden
9.2 Reparatie
145
