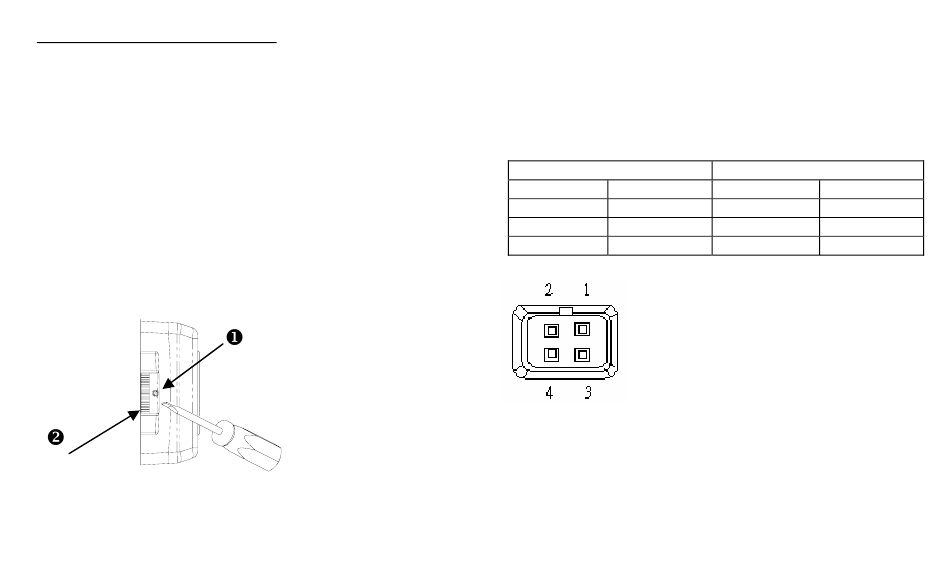

8.3 Description du foyer arrière et du connecteur A-I
Le réglage du foyer arrière permet de modifier la distance entre le capteur d'images et l'objectif.
1.
Préalablement au montage de l'objectif, vérifier que la distance sélectionnée entre
le capteur d'images CCD et la monture de l'objectif soit correcte. Dans le cadre d'objectifs à
monture C,
il convient d'augmenter la distance du capteur d'images.
2.
Desserrer à cet effet la vis de fixation (1) à l'aide du tournevis joint.
3.
Ensuite, à l'aide de la molette latérale (2), modifier la distance entre le capteur d'images et
l'objectif de manière à ce que l'image devienne nette. Dans le cadre d'objectifs à focale
variable, il convient d'adapter le foyer arrière aux deux distances focales extrêmes.
4.
Serrer fermement la vis de fixation à l'issue du réglage.
Remarque :
Si l'objectif n'est pas à même de fournir une image nette, il convient de vérifier le réglage du foyer
arrière et le cas échéant de le modifier.
Types d'objectifs possibles
Les types d'objectifs ci-dessous peuvent être utilisés sur cette série de caméras. Entre autres :
les objectifs à diaphragme manuel et fixe,
les objectifs à diaphragme asservi (DC/DD et VD),
les objectifs à commande directe (DC/DD).
Affectation de connecteur d'objectif à iris automatique
Connecteur DC
BROCHE 1
Damping -
BROCHE 2
Damping +
BROCHE 3
Driving +
BROCHE 4
Driving -
67
Connecteur vidéo
BROCHE 1
Tension
BROCHE 2
Libre
BROCHE 3
Signal vidéo
BROCHE 4
Blindage
