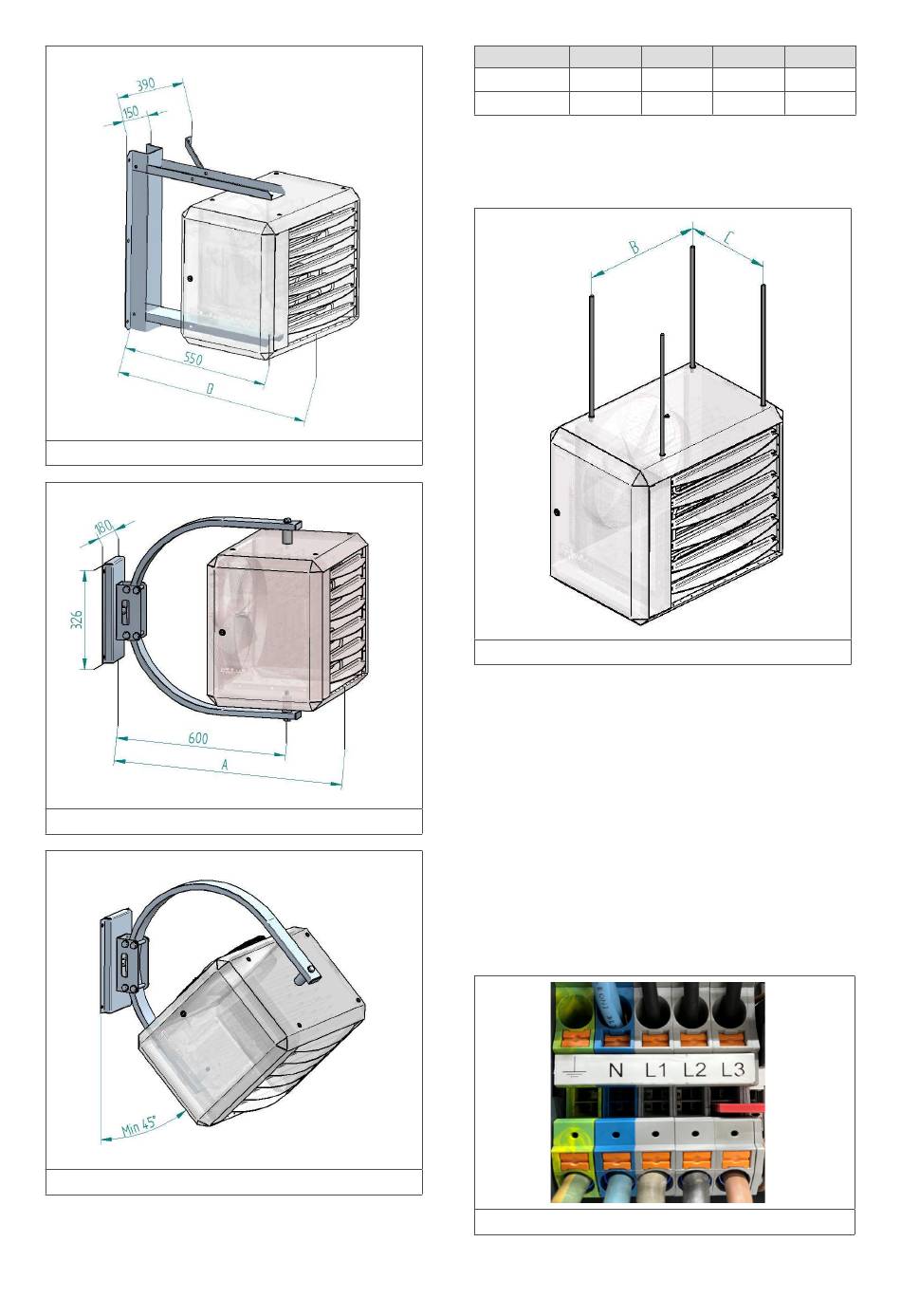

Figuur 3 - Muurconsole
Afbeelding 4 - Designconsole
Afbeelding 5 - Designconsole (min. 45 graden)
INSTALLATIEHANDLEIDING LUCHTVERWARMER TYPE EH
Modellen
A
EH5 - EH30
795
EH40
845
De luchtverwarmer is uitgerust met M10 schroefdraad
aansluitingen om het toestel op te hangen.
Figuur 6 - Verticale ophanging
4.3 Elektrische aansluiting
De elektrische installatie moet voldoen aan lokale en
nationale vereisten en aan de IEE-voorschriften.
4.3.1
Voedingsspanning
De luchtverwarmer heeft een geaarde voeding van 400 V
/ AC nodig. Een voeding 230 V / AC + Neutraal is optioneel
ALLEEN VOOR DE EH5 en EH10. Het besturingscircuit is
een tweedraads laagspanningsbuscommunicatie.
Figuur 7 - De verbindingsklemmen van de luchtverwarmer
B
C
D
380
280
745
490
380
795
7
