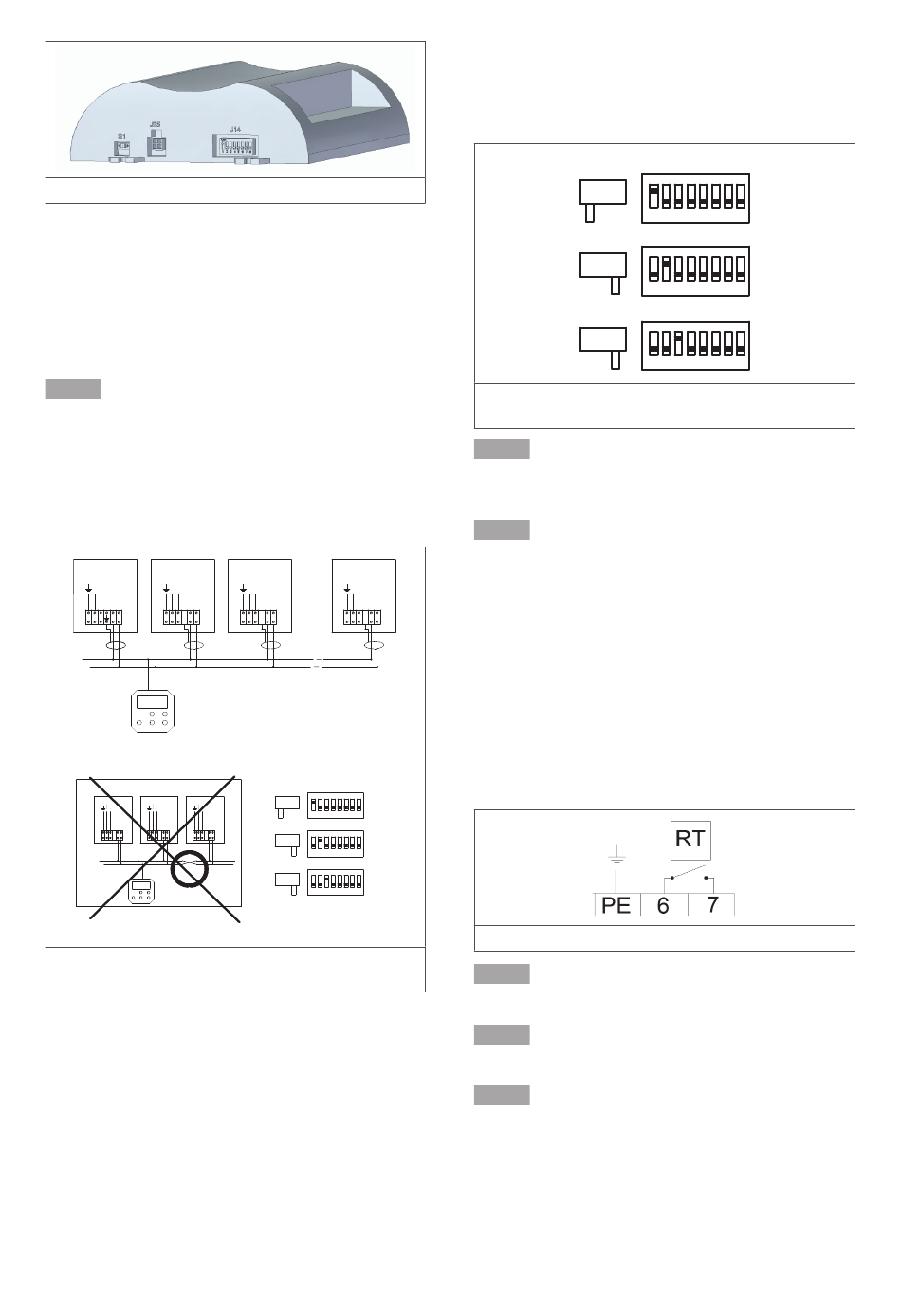

Figuur 10 - Locatie van de S1- en J14-schakelaars
4.4.3 Installatie van meerdere toestellen op één
regeleenheid
Een MTS- of MTC-kamerthermostaat, of interfacemodule
kan tot 8 toestellen regelen. Om de toestellen aan te
sluiten, doet u het volgende (figuur 11):
LET OP
Deze functionaliteit is niet van toepassing op een
AAN / UIT-thermostaat.
1. Verbind de twee draden van de thermostaat met de
klemmen 4 en 5 van de eerste luchtverwarmer.
2. Sluit de eerste luchtverwarmer aan op de tweede
luchtverwarmer.
3. Herhaal dit voor elke volgende luchtverwarmer.
2
1
L
L
N
N
PE
N
L
4
5
PE
N
L
4
5
22°C
4
5
4
5
4
5
22°C
Figuur 11 - Aansluiting van meerdere luchtverwarmers
op een modulerende kamerthermostaat
Elke luchtverwarmer heeft een uniek nummer nodig
dat wordt herkend door de kamerthermostaat. Dit
toestelnummer kan worden ingesteld met de J14-
schakelaar op de besturingsprint van elke luchtverwarmer:
1. Stel de S1- en J14-schakelaars op de
besturingprint als volgt in (figuur 12):
a. Zet de schakelaar S1 van de eerste luchtver-
warmer op 1.
b. Zet de S1-schakelaar van de andere
luchtverhitters op 0.
INSTALLATIEHANDLEIDING LUCHTVERWARMER TYPE EH
3
...8
L
N
N
L
PE
N
L
4
5
4
5
PE
N
L
S1
J14
1
ON
1
0
1 2 3 4 5 6 7 8
2
ON
1
0
1 2 3 4 5 6 7 8
3
ON
1
0
1 2 3 4 5 6 7 8
c. Zet de J14-schakelaar van de eerste
luchtverwarmer op 1.
d. Zet de J14-schakelaar van de tweede
luchtverwarmer op 2, enz.
S1
1
0
1
0
1
0
Figuur 12 - Posities van de S1- en J14-schakelaars voor
de eerste drie luchtverwarmers in een systeem
LET OP
Als de J14-schakelaar van meer dan één
luchtverwarmer op hetzelfde nummer is ingesteld, zal het
systeem niet werken.
LET OP
De luchtverwarmer moet worden uitgeschakeld
wanneer de schakelaars worden ingesteld. Anders hebben
de instellingen geen effect.
4.4.4 AAN / UIT thermostaatinstallatie
Om de luchtverwarmer aan te sluiten op een AAN / UIT
kamerthermostaat, doet u het volgende:
•
Sluit de twee thermostaatdraden aan op klem 6 en
7 (zie figuur 13 of het elektrisch schema in §11).
Dit is een 24 V-aansluiting voor het signaal van de
thermostaat.
Figuur 13 - Thermostaataansluiting AAN / UIT
LET OP
Combineer deze verbindingen nooit met de
terminals 6 en 7 van andere luchtverwarmers.
LET OP
Gebruik altijd afzonderlijke relais voor elke
luchtverwarmer.
LET OP
Sluit geen externe voedingsbron op deze
aansluitingen aan. Deze aansluiting heeft een droog
contact nodig.
J14
ON
1 2 3 4 5 6 7 8
ON
1 2 3 4 5 6 7 8
ON
1 2 3 4 5 6 7 8
9
