4 INSTALLATIE

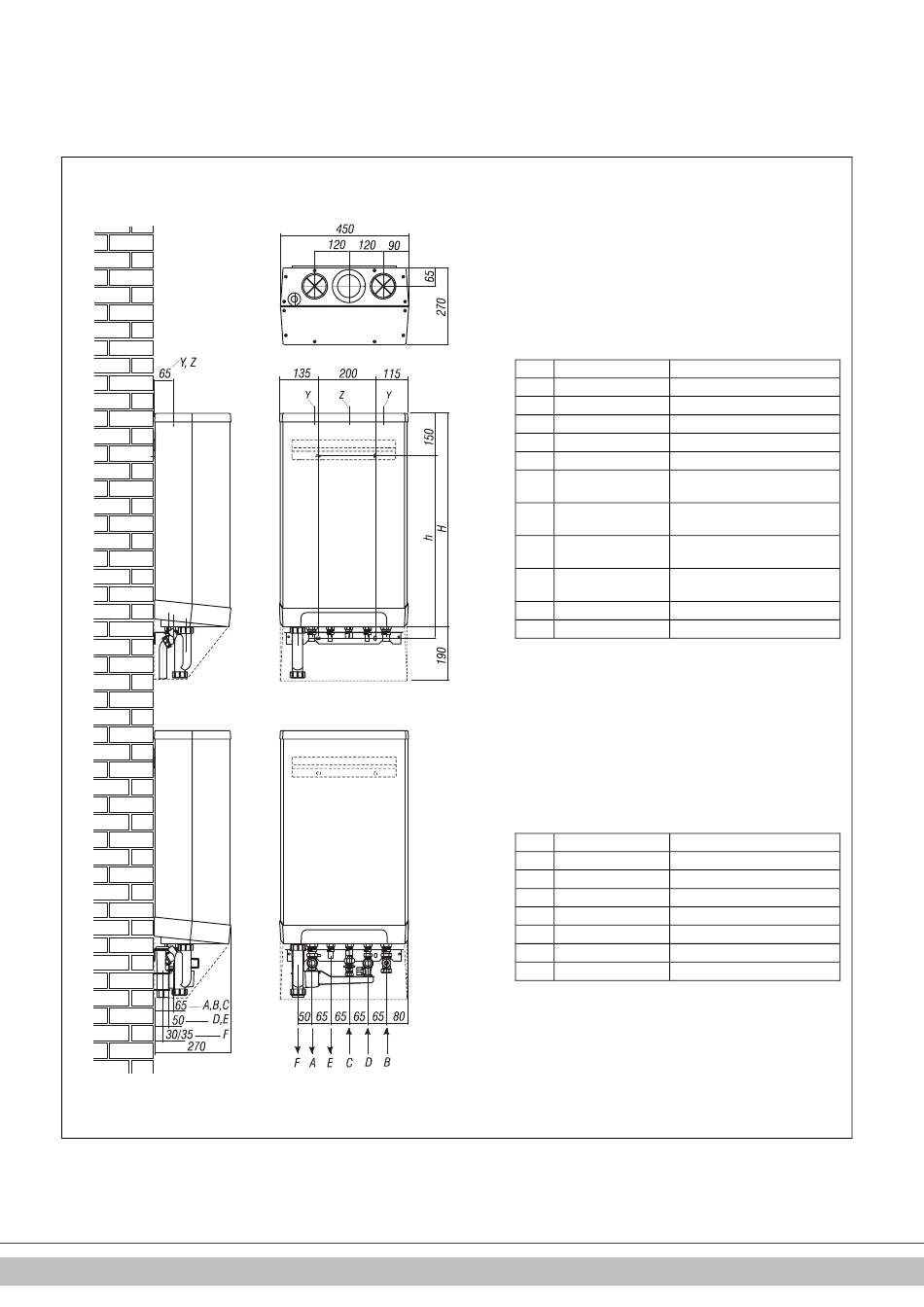

4.1 Inbouwmaten
Toestel met leidingen naar onderen aangesloten:
Intergas Verwarming BV
Toestel + montagebeugel
A =
Aanvoer CV
Ø22
B =
Retour CV
Ø22
C =
Gas
½"inw.
D =
Tapwater koud
Ø15
E =
Tapwater warm
Ø15
F =
Condensafvoer
Ø32 (afvoer sifon ø25 flexibel)
h =
640mm
Kombi kompakt HR 22 A
Kombi kompakt HR 28/24 A
700mm
Kombi kompakt HR 28 A
Kombi kompakt HR 36/30 A
H =
750mm
Kombi kompakt HR 22 A
Kombi kompakt HR 28/24 A
810mm
Kombi kompakt HR 28 A
Kombi kompakt HR 36/30 A
Z =
Rookgasafvoer
Ø80 (afdichtring)
Y =
Luchttoevoer
Ø80 (afdichtring)
Toestel + montagebeugel + aansluitset onder compleet
A =
Aanvoer CV
Ø22 (knel)
B =
Retour CV
Ø22(knel)
C =
Gas
Ø15(knel)
D =
Tapwater koud
Ø15(knel)
E =
Tapwater warm
Ø15(glad)
F =
Condensafvoer
Ø32 of Ø40 (spie)
Z =
Rookgasafvoer
Ø80 (afdichtring)
Y =
Luchttoevoer
Ø80 (afdichtring)
10
