5.3 Elektrisch aansluiten
VOORZICHTIG
Een wandcontactdoos met randaarde mag maximaal 1 meter
van het toestel verwijderd zijn.
De wandcontactdoos moet gemakkelijk bereikbaar zijn.
Voor opstelling in vochtige ruimten is een vaste aansluiting
verplicht middels een all-polige hoofdschakelaar met een
minimale contactopening van 3 mm.
Neem bij werkzaamheden aan het elektrisch circuit de steker
uit de wandcontactdoos.
Indien het netsnoer is beschadigd of om een andere reden
moet worden vervangen, moet het vervangende netsnoer bij
de fabrikant of diens vertegenwoordiger worden besteld. Neem
bij twijfel contact op met de fabrikant of diens
vertegenwoordiger.

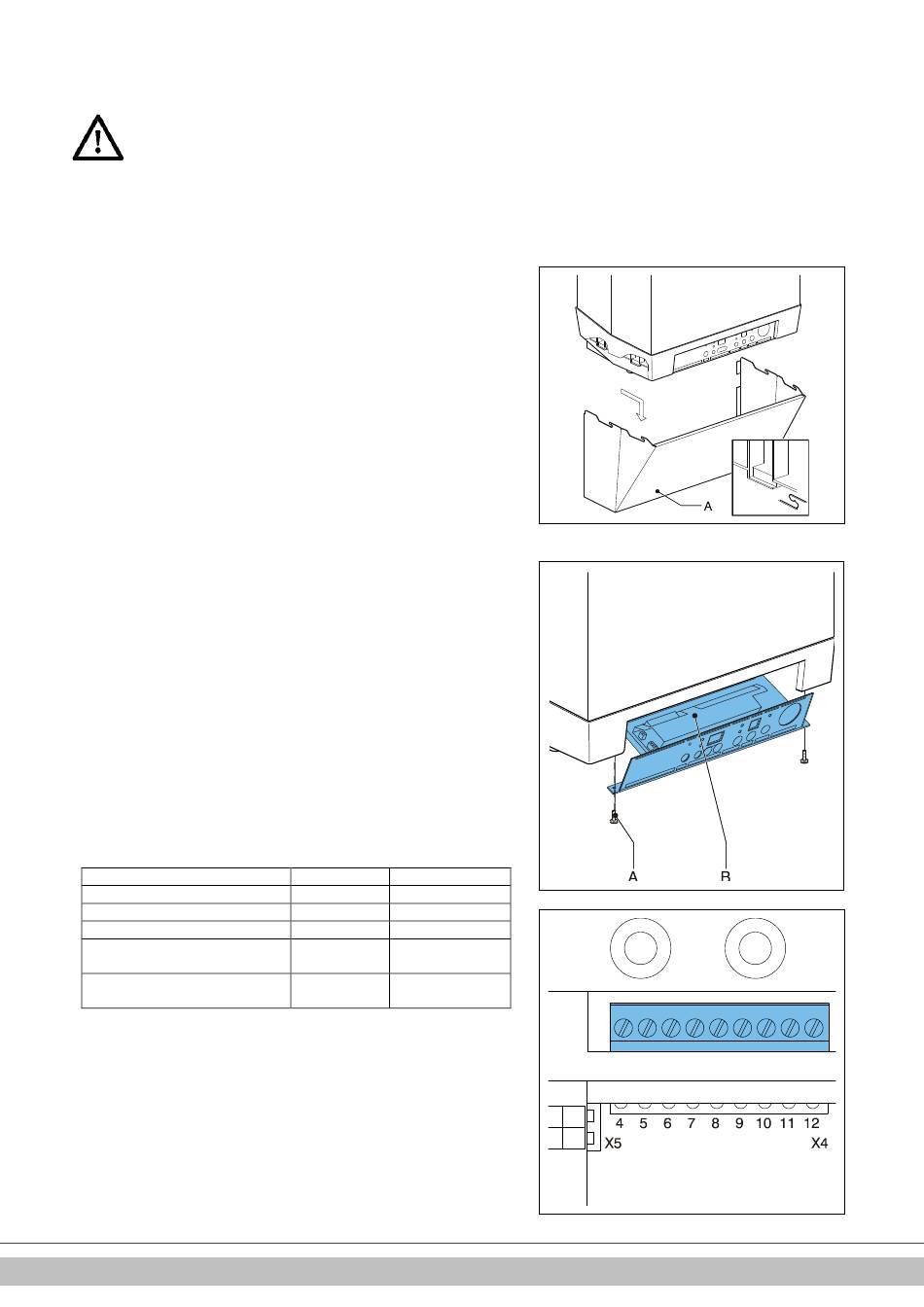

1.
Neem de schermplaat (A)naar voren toe weg.
2.
Draai de schroeven (A) los, om de ruimte van de branderautomaat (B) te
bereiken.
De afdekplaat scharniert naar beneden toe open. Houd hierbij het
displayvenster vast.
3.
Raadpleeg § 5.3 en § 10.2 voor het maken van de aansluitingen.
4.
Sluit na het maken van de gewenste aansluitingen het toestel aan op een
wandcontactdoos met randaarde.
5.3.1
Elektrische aansluitingen
Temperatuurregeling
Kamerthermostaat aan/uit
Modulerende thermostaat
Buitentemperatuurvoeler
Externe spaar- of MIT schakelaar.
N.v.t. bij PWM modulerende pomp
Vorstthermostaat
Intergas Verwarming BV
Connector X4
Opmerkingen
6 - 7
-
11 - 12
6 –7 open
8 - 9
-
4 - 5
Verwijder
doorverbinding
6 - 7
Parallel over
kamerthermostaat
18
