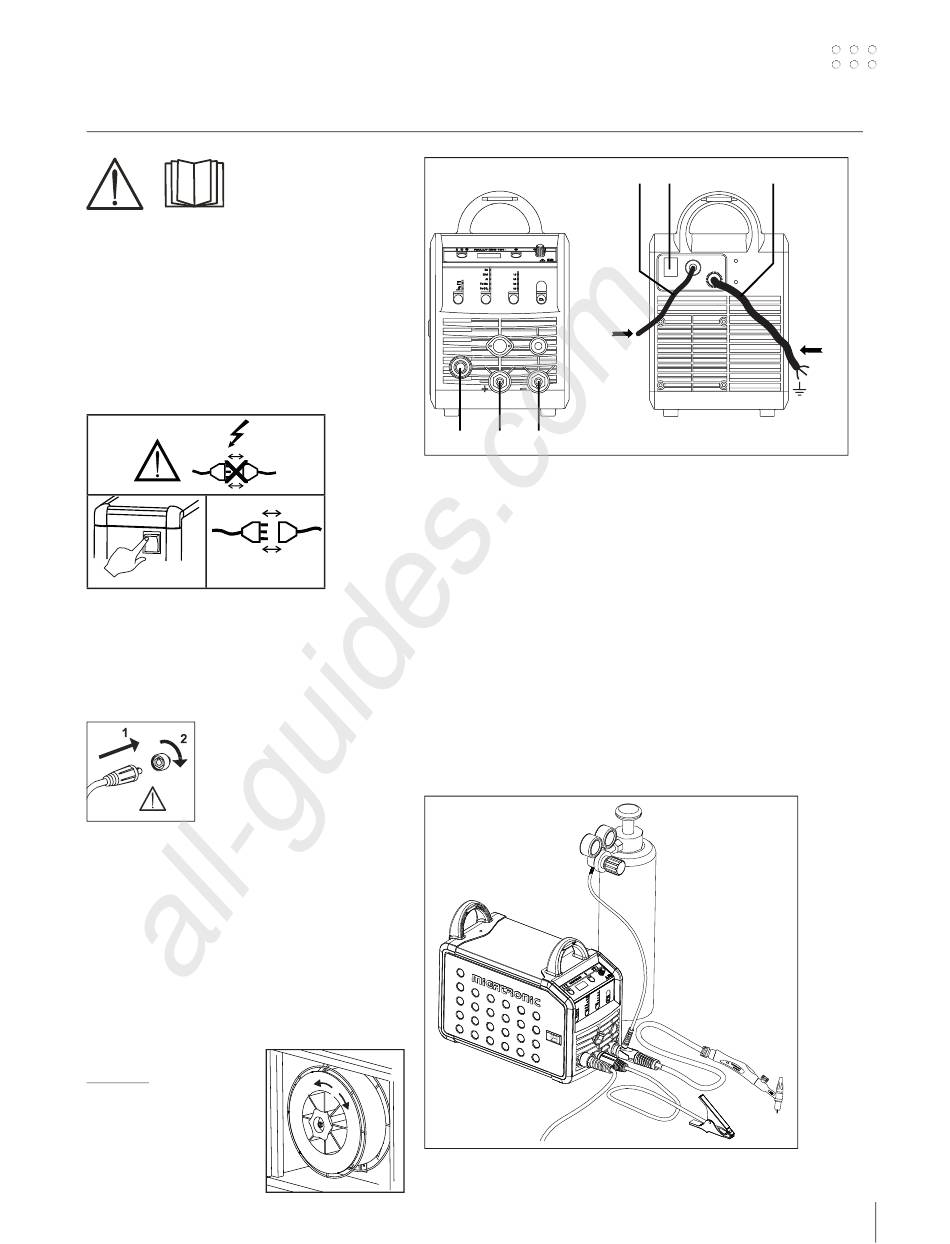

Anschluss und Inbetriebnahme
Warnung
Lesen Sie die Warnhinweise
und Betriebsanleitung
sorgfältig vor der Inbetrieb-
nahme und speichern Sie die
Information für den späteren
Gebrauch.
Installation
Netzanschluss
Die Maschine soll an eine Netzspannung angekuppelt
werden, die mit den Angaben auf dem Typenschild (U
hinter die Maschine übereinstimmt.
0
l
2
1
Schutzgasanschluss
Der Gasschlauch an der Rückseite der Maschine (Pos. 3)
wird an eine Gasversorgung mit Druckregler (max.
8 bar) angeschlossen.
Wichtig!
Achten Sie auf festen Sitz der
Anschlüsse von Massekabel und
Schweißschlauch.
Die Stecker und Kabel können
sonst beschädigt werden.
Anschluss des Elektrodenhalters für MMA
Elektrodenhalter und Massekabel werden an Pluspol
(6) und Minuspol (4) angeschlossen. Die zu wählende
Polarität ist von den zu verwendenden Elektroden
abhängig und wird gemäß den Herstellerangaben
(siehe Elektrodeverpackung) gewählt.
Justierung der Drahtbremse
Die Bremse wird so fest eingestellt, daß die Drahtrolle
stoppt, ehe der Schweißdraht über den Rand läuft.
Die Bremsekraft ist vom Gewicht der Drahtrolle und der
Drahtfördergeschwindigkeit
abhängig.
Justierung:
•
Die Drahtbremse kann
durch Festspannen oder
Lockern der Gegenmutter
auf die Achse der Draht-
nabe justiert werden.
All manuals and user guides at all-guides.com
)
1
5
1.
Netzanschluss
2.
Ein- und Ausschalter
3.
Schutzgasanschluss
4.
Anschluß für Masseklemme oder
Elektrodenhalter/WIG Schweißbrenner
5.
Anschluß - Schweißschlauch
6.
Anschluß für Masseklemme oder Elektrodenhalter
Brennerregulierung (Dialog brenner)
Wenn ein Schweißschlauch mit Dialog Brenner
angewendet wird, kann die Stromstärke sowohl von
der Maschine als auch dem Dialog Brenner eingestellt
werden. Die Brennerregulierung ist passiv ohne Dialog
Brenner
Montage des WIG-Brenners
3
2
GAS
max. 8 Bar
6
4
1
Power
N
F
11
