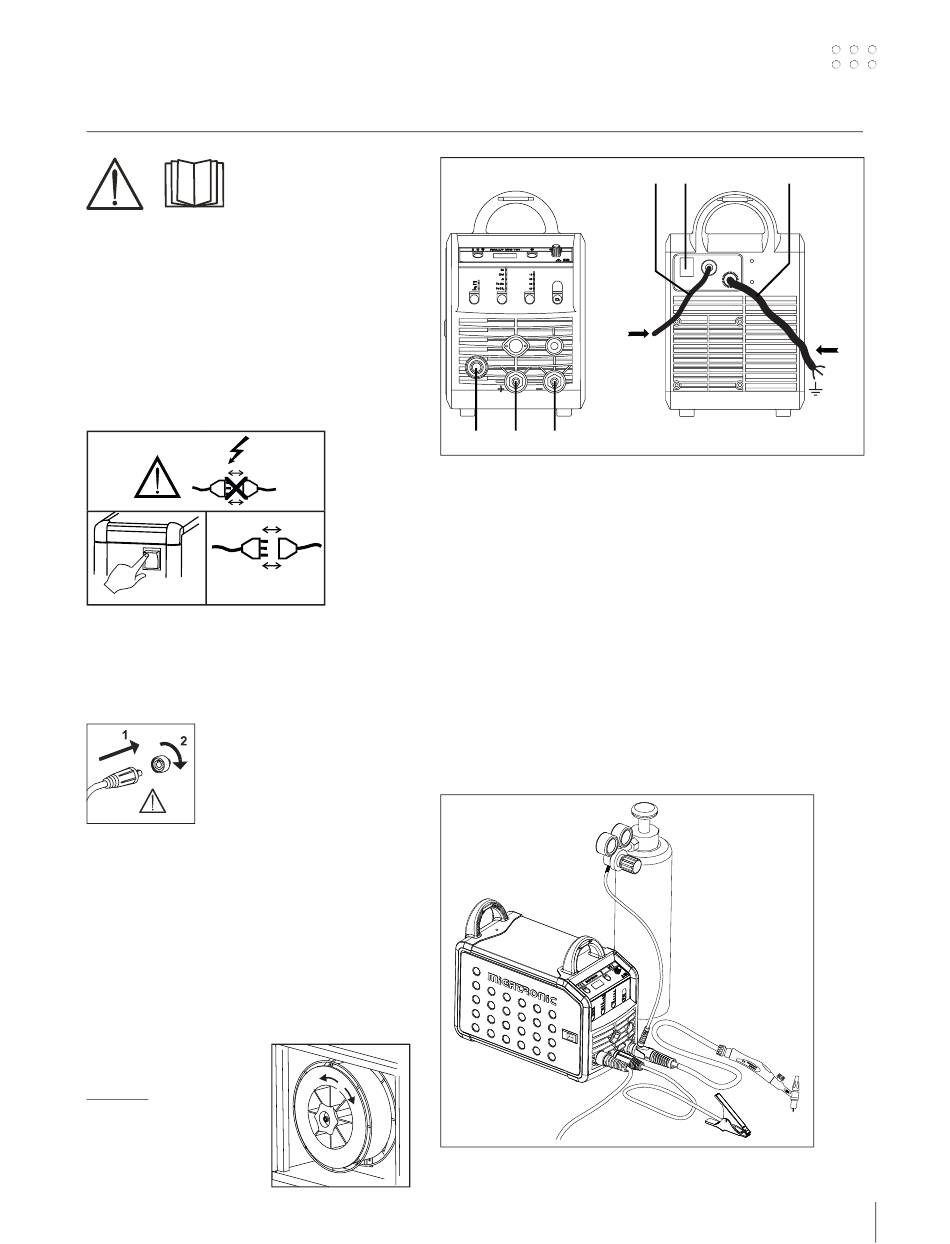

Podłączenie i eksploatacja
Ostrzeżenie
Przed rozpoczęciem pracy należy
uważnie przeczytać wskazówki
ostrzegawcze i instrukcję oraz
zapisać wprowadzone dane do
późniejszego wykorzystania.
Dopuszczalne instalowanie
Podłączanie zasilania
Podłącz spawarkę do odpowiedniego zasilania sieciowego.
Zapoznaj się z tabliczką znamionową (U
urządzenia.
0
l
2
1
Podłączanie instalacji z gazem ochronnym
Wąż gazu osłonowego przymocowany jest do tylnego
panelu zasilacza (3) i podłączony do źródła gazu z redukcją
ciśnienia maks. do 8 barów.
Ważne!
Aby uniknąć uszkodzenia wtyczek
i przewodów, zapewnij dobry styk
elektryczny podłączając przewody
uziemienia i węże spawalnicze do
spawarki.
Podłączanie uchwytu elektrody dla metody MMA
Uchwyt elektrody oraz przewód uziemiający podłącza się
do złącza dodatniego (6) oraz złącza ujemnego (4). Przy
określaniu biegunowości należy przestrzegać instrukcji
dostawcy elektrod.
Regulacja hamulca posuwu drutu
Hamulec posuwu drutu musi zapewniać odpowiednio
wczesne zahamowanie szpuli zanim drut spawalniczy
wyjdzie poza krawędź szpuli.
Siła hamulca zależy od wagi
szpuli drutu oraz prędkości
podawania drutu.
Regulacja:
•
Wyreguluj hamulec
drutu dokręcając lub
poluźniając nakrętkę
samozabezpieczającą na
osi piasty szpuli.
All manuals and user guides at all-guides.com
) na tylnej stronie
1
5
1.
Podłączenie do sieci
2.
Włącznik zasilania
3.
Podłączenie gazu osłonowego
4.
Podłączenie zacisku do masy lub uchwytu elektrody/
palnika TIG
5.
Podłączenie węża spawalniczego
6.
Podłączenie zacisku do masy lub uchwytu elektrody
Regulacja uchwytem (Uchwyt dialogowy)
Wartość prądu można regulować zarówno z poziomu
spawarki, jak i uchwytu, jeśli używany jest wąż spawalniczy
z uchwytem dialogowym. Bez uchwytu dialogowego
regulacja z poziomu uchwytu pozostaje pasywna.
Montaż uchwytu TIG
3
2
GAS
max. 8 Bar
6
4
1
Power
N
F
43
