9.3
SITRANS TS200
B
Lengte van meetinzet
H
Hoogte van kop
①
Basissensor
②
Flying Leads
③
Koppeling LEMO 1S
④
M12-connector
⑤
Thermokoppel koppeling
⑥
Mini aansluitkop

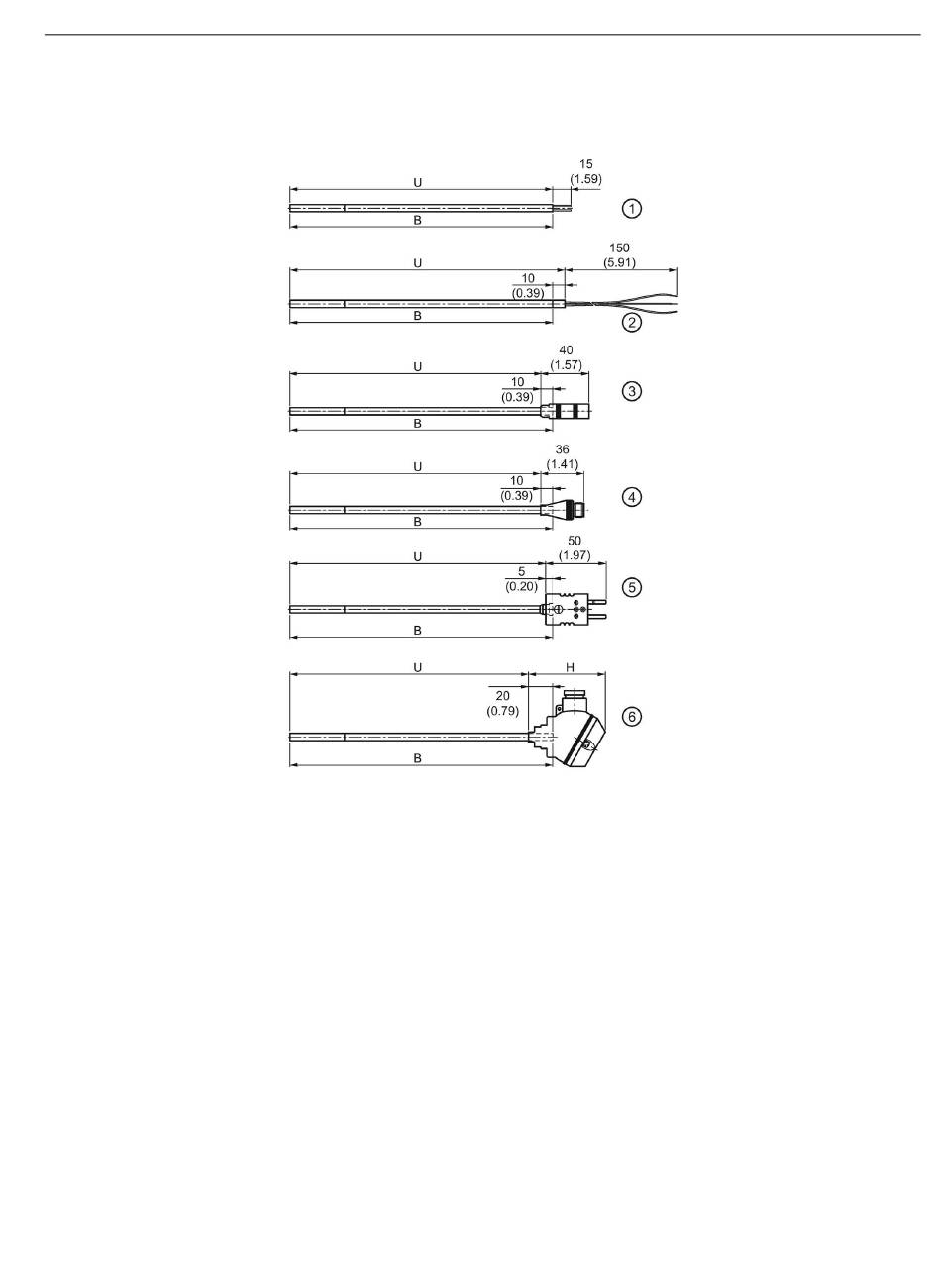

Afbeelding 9-1
Maattekeningen SITRANS TS200 - maten in mm (inch)
SITRANS TSinsert/TS100/TS200/TS300/TS500 (7MC71.. 7MC72.. 7MC80.. 7MC75.. 7MC65.. 7MC55..)
Beknopte bedieningshandleiding, 04/2017, A5E03920348-AD
U
Montagelengte
U = B
U = B + 10 (0.39)
U = B - 10 (0.39)
U = B - 10 (0.39)
U = B - 5 (0.20)
U = B - 20 (0.79)
Maattekeningen
9.3 SITRANS TS200
69
