Maattekeningen
9.5 SITRANS TS500
9.5.18
SITRANS TS500, type SWT, conische dompelhuls met steeksokkel (7MC65..)
∅d
∅d
∅D2
∅D8

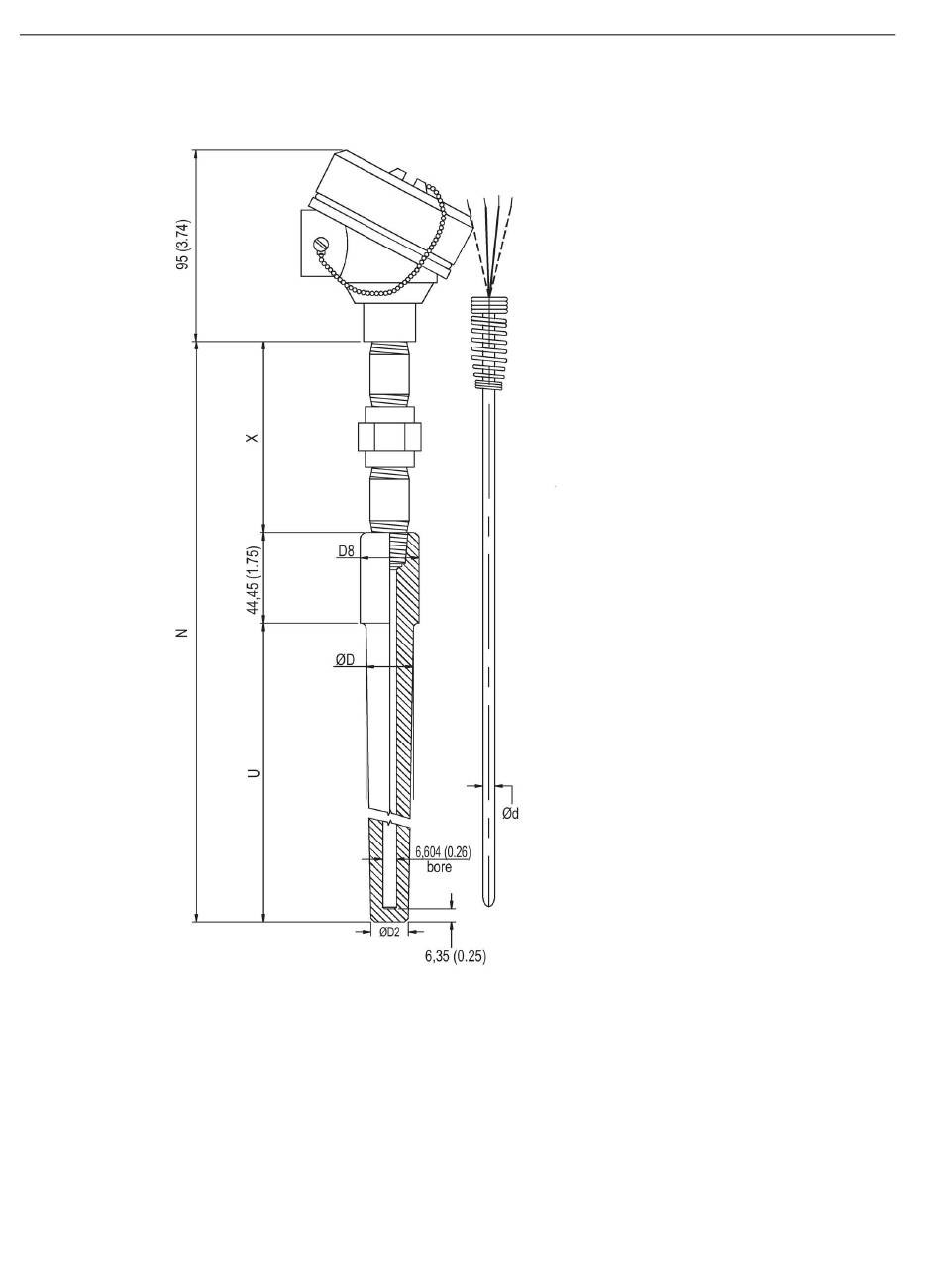

Afbeelding 9-21 Maattekeningen SITRANS TS500, type SWT, conische dompelhuls met steeksokkel
94
Buitendiameter van meetinzet (6 (0,24))
Buitendiameter van procesaansluiting
Buitendiameter van punt
Binnendiameter van beschermhuls
- maten in mm (inch)
SITRANS TSinsert/TS100/TS200/TS300/TS500 (7MC71.. 7MC72.. 7MC80.. 7MC75.. 7MC65.. 7MC55..)
N
Nominale lengte
U
Montagelengte
X
Verlengstuk
Beknopte bedieningshandleiding, 04/2017, A5E03920348-AD
