6 Technische gegevens
NL
Blokschema zie pagina 61.
B
Uitgangsvermogen
Sinusvermogen
op luidsprekers van 4 Ω: 2 × 400 W
op luidsprekers van 8 Ω: 2 × 300 W
brugwerking: . . . . . . 1 × 700 W op 8 Ω
Maximaal vermogen: . 2 × 600 W op 4 Ω
Ingangen
(Gevoeligheid / impedantie; aansluiting)
Mic: . . . . . . . . . . . . . . 0,5 mV/ 3 kΩ;
XLR, gebalanceerd
Line (monokanaal): . . 2 mV/10 kΩ;
6,3 mm-jack,
gebalanceerd
Line (stereokanaal): . . 8 mV/10 kΩ;
6,3 mm-jack,
gebalanceerd
Tape In: . . . . . . . . . . . 60 mV/ 8 kΩ;
Cinch, 3,5 mm-jack,
ongebalanceerd
Aux Return: . . . . . . . . 80 mV/ 10 kΩ;
6,3 mm-jack,
gebalanceerd
Insert (return): . . . . . . 80 mV/ 9 kΩ;
6,3 mm-jack,
ongebalanceerd
Uitgangen
(Niveau / impedantie; aansluiting)
Main Mix Out, stereo: . 1,5 V (bij weergave
0 dB) /120 Ω;
XLR, gebalanceerd
en 6,3 mm-jack,
ongebalanceerd
Mono Out: . . . . . . . . . 500 mV/120 Ω;
6,3 mm-jack,
ongebalanceerd
Tape Out, stereo: . . . . 680 mV/1 kΩ; Cinch
Aux Sends, mono: . . . 10 V/120 Ω;
6,3 mm-jack,
ongebalanceerd
Hoofdtelefoonimpedantie: ≥ 8 Ω
Frequentiebereik: . . . . . 20 – 20 000 Hz
THD: . . . . . . . . . . . . . . . < 0,04 %
Signaal /
Ruis-verhouding: . . . . . . 89 dB
Overspraak: . . . . . . . . . -63 dB
Equalizer
Lage tonen: . . . . . . . . ±15 dB / 80 Hz
Hoge tonen: . . . . . . . . ±15 dB / 12 kHz
Middentonen
monokanaal: . . . . . . . ±15 dB / 100 – 8000 Hz
Middentonen
stereokanaal: . . . . . . . ±15 dB / 500 Hz
±15 dB / 3 kHz
Equalizer: . . . . . . . . . . . ±15 dB bij
63 / 160 / 400 Hz /
1/ 2,5 / 6,3 /16 kHz
Low Cut-filter: . . . . . . . . 75 Hz, 18 dB / oct.
Compressor
Drempelwaarde
(Threshold): . . . . . . . . .
-
40 dB tot +22 dB
Ratio: . . . . . . . . . . . . . 2 : 1 tot ∞ : 1
Aanspreektijd (Attack): 1 ms
Resettijd (Release): . . . 2 s
42
All manuals and user guides at all-guides.com
Fantoomvoeding
voor Mic 1 – 12: . . . . . . . +48 V
Spanning voor
paneelverlichting: . . . . . 12 V /500 mA
Netspanning: . . . . . . . . . 230 V~/ 50 Hz
Vermogensverbruik
bij nullast: . . . . . . . . . . 60 VA
bij maximaal
uitgangsvermogen: . .1250 VA
Omgevings-
temperatuurbereik: . . . . 0 – 40 °C
Afmetingen (B × H × D): 545 × 145 × 465 mm
Gewicht: . . . . . . . . . . . . 12,5 kg

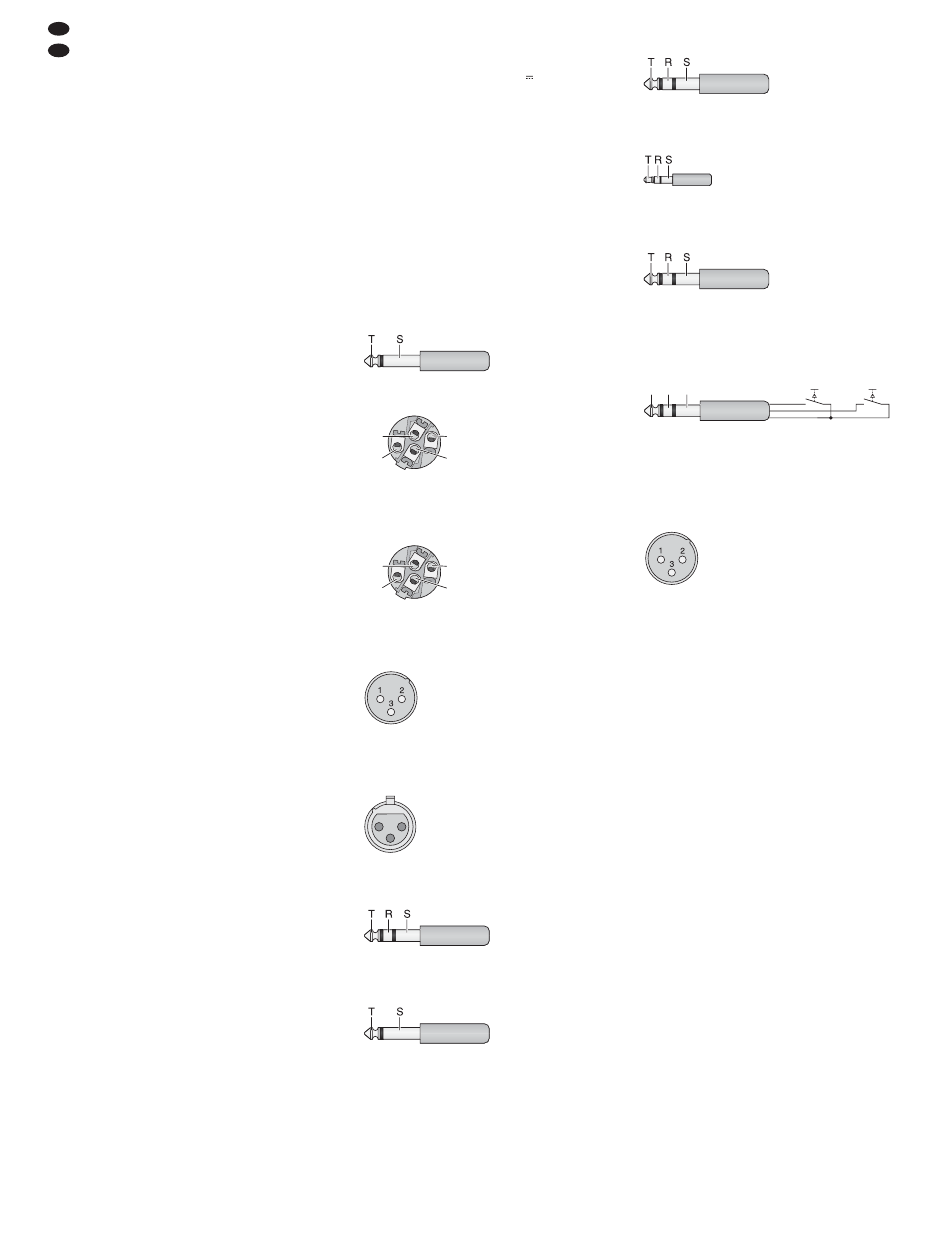

6.1 Stekkerconfiguratie
Luidsprekeraansluitingen
voor de stereo- of 2-kanaalwerking
2-polige 6,3 mm-stekker
SPEAKON
®
-compatibele stekker
1+ = positieve pool
2+
1-
1- = negatieve pool
2-
1+
Luidsprekeraansluiting op de jack "A"
voor de brugwerking
SPEAKON
®
-compatibele stekker
1+ = positieve pool
2+
1-
2+ = negatieve pool
2-
1+
Microfoonaansluitingen
XLR-stekker voor gebalanceerde aansluiting
1 = massa
2 = signaal +
3 = signaal
-
Aansluitingen lijnsignaalniveau
XLR-koppeling voor gebalanceerde aansluiting
1 = massa
2
1
2 = signaal +
3
3 = signaal
-
3-polige 6,3 mm-stekker
voor gebalanceerde aansluiting
2-polige 6,3 mm-stekker
voor ongebalanceerde aansluiting
Deze gebruiksaanwijzing is door de auteurswet beschermd eigendom van MONACOR
GmbH & Co. KG. Een reproductie – ook gedeeltelijk – voor eigen commerciële doeleinden is verboden.
6,3 mm-stereostekker
voor stereosignalen (Phones / CTRL-Room)
3-polige 3,5 mm-stekker
voor stereosignalen (AUX IN)
3-polige 6,3 mm-stekker
voor de jacks INSERT
T = positieve pool
Aansluiting voor twee voetdrukknoppen
S = negatieve pool
3-polige 6,3 mm-stekker
T R S
FX 1, FX 2 = Knoppen voor de effectengenera-
Aansluiting voor een paneelverlichting
XLR-stekker
T = signaal +
R = signaal
-
S = massa
T = signaal
S = massa
Wijzigingen voorbehouden.
T = linker kanaal
R = rechter kanaal
S = massa
T = linker kanaal
R = rechter kanaal
S = massa
T = Send (uitgang)
R = Return (ingang)
S = massa
FX1
FX2
T
R
S
tors FX 1 en FX 2
1 = negatieve pool 12 V
2 = positieve pool 12 V
3 = niet aangesloten
®
