4 Podłączanie
Przed przystąpieniem do podłączania/zmiany
połączeń oraz przed pierwszym uruchomieniem,
należy ustawić na to minimum regulatory/fadery
na poszczególnych kanałach.
4.1 Źródła audio
Ze względu na brak możliwości przełączania
między wejściami na kanałach mono, jedno-
cześnie można wykorzystywać tylko wejście
mikrofonowe (16) lub wejście liniowe (15); nie
można wykorzystywać obu wejść jednocześnie.
4.1.1 Mikrofony
Mikrofony ze złączem XLR należy podłączać do
symetrycznych gniazd XLR MIC (16). Włączenie
zasilania phantom 48 V, wymaganego w przy-
padku mikrofonów pojemnościowych, możliwe
jest dla czterech wejść mikrofonowych jedno-
cześnie: Aby włączyć zasilanie phantom, należy
wcisnąć przycisk PHANTOM (18). Włączenie
zasilania phantom sygnalizowane jest zapale-
niem się diody obok przycisku.
Uwaga: Przy włączonym zasilaniu phantom, nie
wolno podłączać mikrofonów z niesymetrycz-
nym wyjściem; mogą one ulec uszkodzeniu.
Aby zapobiec trzaskowi podczas włączania,
należy włączać i wyłączać zasilanie phantom
tylko przy wyłączonym mikserze, przy wciśnię-
tym odpowiednich przyciskach MUTE (4) oraz
skręconym na minimum regulatorze PHONES /
CTRL-ROOM (42).
4.1.2 Urządzenia audio z wyjściem liniowym
Urządzenia audio z wyjściem liniowym (np.
odbiorniki mikrofonów bezprzewodowych, instru-
menty muzyczne, odtwarzacze) należy podłą-
czać do gniazd 6,3 mm LINE IN (14, 15) na kana-
łach wejściowych. Gniazda przystosowane są do
sygnałów symetrycznych. Możliwe jest także
podłączanie urządzeń z wyjściem niesymetrycz-
nym, za pomocą 2-polowego wtyku 6,3 mm.
— Urządzenia mono podłączać do gniazd (15)
na kanałach mono CH 1 do CH 12. W przy-
padku podłączania urządzeń mono na kanał
stereo, wykorzystywać tylko lewe gniazdo
LEFT (MONO). Sygnał wejściowy zostanie
wówczas wewnętrznie przełączony na lewy i
prawy kanał.
— Urządzenia stereo podłączać do gniazd (14)
na kanałach stereo CH 13/14 oraz CH 15/16
Możliwe jest również podłączenie źródła ste-
reo na dwa kanały mono: Na kanale mono,
na który podłączono lewy kanał, skręcić regu-
lator PAN (5) maksymalnie w lewo na pozy-
cję "L"; na kanale mono, na który podłączono
prawy kanał, skręcić regulator PAN maksy-
malnie w prawo na pozycję "R".
Jeżeli potrzebna jest większa liczba wejść, do
podłączania źródeł liniowych można również
wykorzystać wejścia:
1. wejścia AUX RETURN 1 i 2 (28)
Do podłączania urządzeń mono, wykorzys-
tać tylko gniazdo LEFT (MONO); sygnał wej-
ściowy zostanie wówczas wewnętrznie prze-
łączony na lewy i prawy kanał.
2. wejście AUX IN / TAPE IN (29)
np. do podłączania odtwarzacza CD dla
emisji tła muzycznego
All manuals and user guides at all-guides.com
4.2 Urządzenia efektowe
4.2.1 Podłączanie urządzeń efektowych
Urządzenia efektowe (np. kompresor, korektor
barwy lub bramka szumów) mogą być podłą-
czane bezpośrednio do kanałów wejściowych
mono: Sygnał pobierany jest wówczas zza regu-
latora TRIM (12) i filtru low cut (11), przetwa-
rzany w urządzeniu efektowym i wprowadzany
do kanału wejściowego w tym samym miejscu.
Urządzenie efektowe należy podłączać do
gniazda INSERTS (13) odpowiedniego kanału
wejściowego. Konfiguracja styków musi być
następująca:
czubek
= Send (wyjście)
pierścień = Return (wejście)
obudowa = masa
Do podłączania urządzenia z niezależnymi wej-
ściami i wyjściami wykorzystać kabel typu Y np.
MCA-202 marki MONACOR.

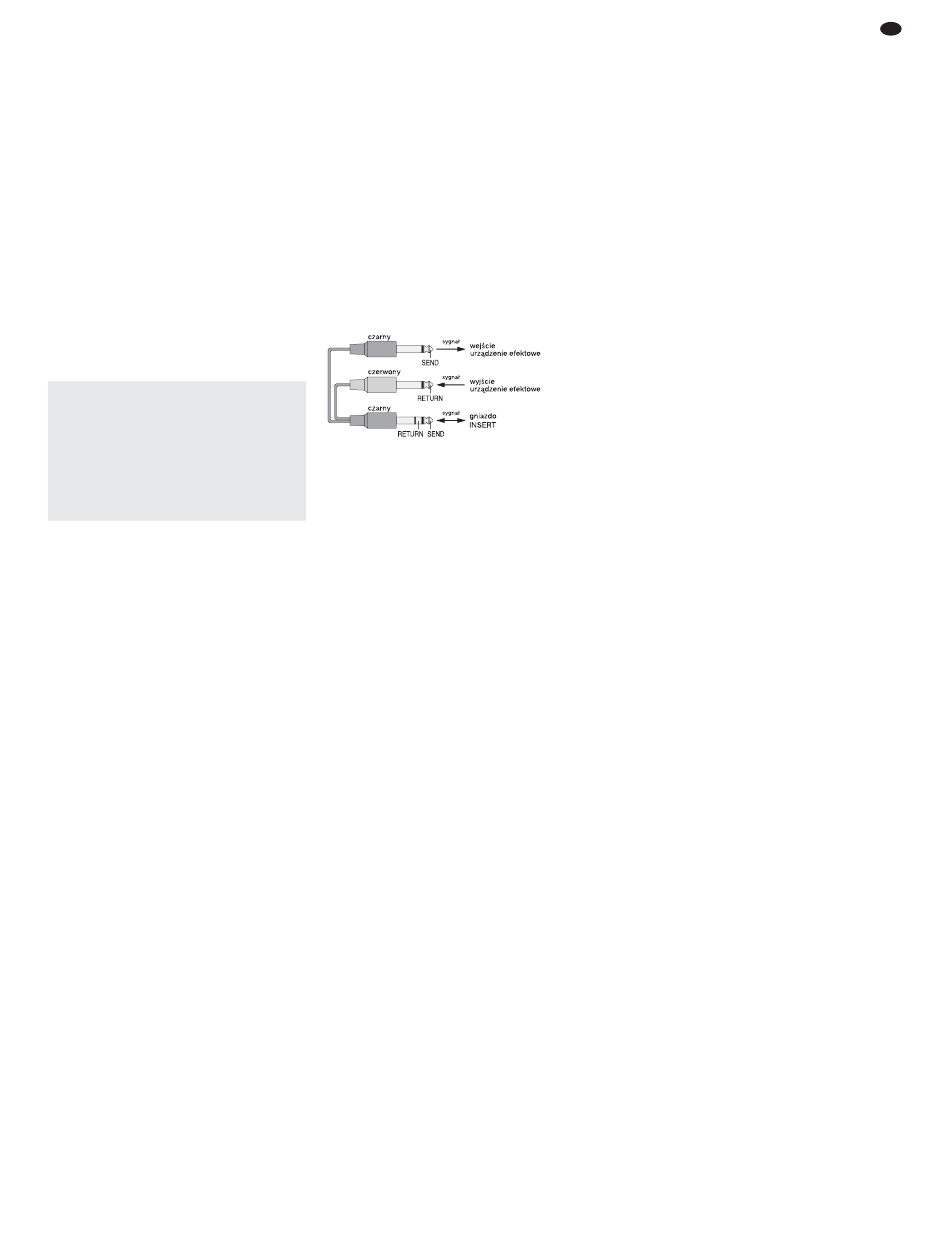

Rys. 7 Podłączanie za pomocą kabla MCA-202 typu Y
4.2.2 Wykorzystywanie wysyłek
Poprzez wysyłki AUX 1 – 4, części sygnału mogą
być pobierane z kanałów wejściowych, przetwa-
rzane w urządzeniu efektowym (np. urządzeniu
pogłosowym) i wprowadzane ponownie do
miksera poprzez wejścia Return. Standardowo,
sygnał pobierany jest do wysyłek post-fader, tzn.
zza fadera (1). Dzięki temu, przetworzona część
sygnału jest proporcjonalna do poziomu usta-
wionego na danym kanale.
Możliwe jest także przełączenie wysyłki
AUX 1 i AUX 2 na post-fader, dla każdego
kanału, za pomocą przełącznika PRE / POST (8).
Wysyłki AUX 3 i AUX 4 ustawione są jako post-
fader i nie można tego zmienić. Wysyłki AUX 3 i
AUX 4 służą także do przesyłania sygnału do
wbudowanych procesorów efektowych.
1) Zależnie od wykorzystywanej wysyłki, podłą-
czyć wejście urządzenia efektowego do wyj-
ścia mono AUX SENDS 1, 2, 3 lub 4 (38).
2) Do ponownego podłączenia sygnału z urzą-
dzenia efektowego służą wejścia AUX RE -
TURN (28).
Uwaga: W przypadku podłączania urządzeń mono,
wykorzystać tylko lewe gniazdo LEFT (MONO).
Sygnał wejściowy zostanie wówczas wewnętrznie
przełączony na lewy i prawy kanał.
3) Alternatywnie, można podać sygnał z urzą-
dzenia efektowego do wejścia liniowego na
wolnym kanale wejściowym CH 1 – 16.
Wskazówka: Aby dodać sygnał efektowy na
wysyłkę, musi być dostępny wolny kanał wejściowy,
gdyż sygnał można podać na wysyłkę tylko za
pomocą regulatorów AUX 1 – 4 (7, 9).
4.3 Rejestrator
Urządzenie rejestrujące należy podłączać do
gniazd AUX IN / TAPE IN oraz TAPE OUT (29)
[L= lewy kanał, R = prawy kanał]:
1) W celu nagrywania, podłączyć wejście urzą-
dzenia rejestrującego do gniazd RCA na wyj-
ściu TAPE OUT. Na wyjściu tym dostępny
jest zsumowany sygnał, regulowany za
pomocą fadera MAIN MIX (39).
2) W celu sprawdzenia nagrań poprzez mikser
(rozdz. 5.7), podłączyć wyjście urządzenia
rejestrującego do gniazd RCA TAPE IN lub
gniazda 3,5 mm AUX IN.
4.4 System odsłuchowy i słuchawki
Za pomocą systemu odsłuchowego i / lub słucha-
wek stereo, można monitorować następujące
sygnały:
– sygnały z każdego kanału wejściowego
– zsumowany sygnał stereo
– zsumowany sygnał mono
– sygnał wejściowy z gniazd AUX RETURN 1 i 2
(38)
– sygnał wejściowy z gniazd AUX IN / TAPE IN
(29)
Wzmacniacz systemu odsłuchowego lub słu-
chawki (minimalna impedancja 8 Ω) należy pod-
łączać do gniazda PHONES / CTRL-ROOM (51).
4.5 System odsłuchowy dla muzyków
W przypadku wykorzystywania odsłuchów sce-
nicznych, wysyłki AUX 1 i AUX 2 mogą służyć do
celów odsłuchowych.
Sygnały do odsłuchu mogą być pobierane z
gniazd AUX SENDS 1 i 2 (38). Alternatywnie, w
przypadku systemów monofonicznych PA, do
wzmocnienia sygnału odsłuchowego z wysyłek
AUX 1 i AUX 2 można wykorzystać wbudowany
wzmacniacz: Ustawić przełącznik (37) na środ-
kową pozycję. Więcej informacji można znaleźć
w rozdz. 4.7.
4.6 Dodatkowy wzmacniacz dla
zsumowanego sygnału
Urządzenie posiada wbudowaną końcówkę
mocy. Jeżeli jej moc jest zbyt niska, lub koniecz -
ne jest wykorzystanie osobnego wzmacniacza
np. w innym pomieszczeniu, można podłączyć
go do gniazd MAIN MIX OUT (53). Na wyjściu
tym, dostępny jest zsumowany sygnał stereo,
regulowany faderem MAIN MIX (39). Alternatyw-
nie lub dodatkowo, można wykorzystać do tego
celu gniazda RCA TAPE OUT (29).
W przypadku systemów monofonicznych
PA, można wykorzystać wyjście MONO (52). Na
wyjściu tym dostępny jest zsumowany sygnał w
postaci mono, regulowany faderem MONO (30).
Do jego wzmocnienia można również wyko -
rzystać wbudowaną końcówkę mocy (patrz
rozdz. 4.7).
4.7 Głośniki
Do podłączania głośników służą gniazda 6,3 mm
(57) oraz SPEAKON
®
(58). Po włożeniu wtyku
SPEAKON
®
do gniazda, należy przekręcić go
zgodnie z ruchem wskazówek zegara, aż zosta-
nie zablokowany. Aby odłączyć wtyk, należy naj-
pierw przekręcić go w drugą stronę.
Sposób podłączania głośników zależy od
trybu pracy wbudowanego wzmacniacza, wy -
branego za pomocą przełącznika (37):
Tryb stereo (przełącznik w górnej pozycji)
Wzmacniacz pracuje z zsumowanym sygnałem
stereo. Podłączyć głośniki (minimalna impedan-
cja: 4 Ω) do gniazd A (lewy kanał) oraz B (prawy
kanał).
Tryb 2-kanałowy
(przełącznik w środkowej pozycji)
Na kanale A, dostępny jest sygnał z wysyłki
AUX 1; na kanale B, dostępny jest sygnał z
wysyłki AUX 2. Podłączyć głośniki (minimalna
impedancja wypadkowa: 4 Ω) dla sygnału z
wysyłki AUX 1 do gniazda A (lewy kanał), nato-
miast głośniki dla sygnału z wysyłki AUX 2 (mini-
malna impedancja wypadkowa: 4 Ω) do gniazda
B (prawy kanał).
Tryb mostkowy (przełącznik w dolnej pozycji)
Wzmacniacz pracuje z zsumowanym sygnałem
mono i oferuje podwójną moc wyjściową. Głoś-
nik (minimalna impedancja: 8 Ω!) lub system
głośników o wypadkowej impedancji 8 Ω należy
PL
53
