OVERZICHT
Trek ca. 20 cm draadeinde plat en snijd de draad in het platte deel.
Open de hendel om de druk in te stellen waarna de toevoer opent.
Trek de draad door de achtergeleiding van de draad naar de draadgeleiding van het pistool.
Sluit de toevoer en maak deze vast met de hendel om de druk in te stellen. Zorg ervoor dat de
draad in de groef van de aanvoerwals loopt.
Pas de compressiedruk aan met behulp van de hendel om de druk in te stellen. Deze mag niet
hoger zijn dan het midden van de schaal. Indien de druk te hoog is, dan worden de metalen
fragmenten van het draadoppervlak verwijderd en dan kan de draad beschadigd worden. Indien
de druk anderzijds te laag is, dan slipt de toevoer en dan zal de draad niet vlot lopen.
Druk op de schakelaar van het laspistool en wacht tot de draad eruit komt.
Sluit de kap van de rolbehuizing.
Opmerking: richt het pistool niet op uzelf of anderen terwijl u de draad in het pistool
brengt.

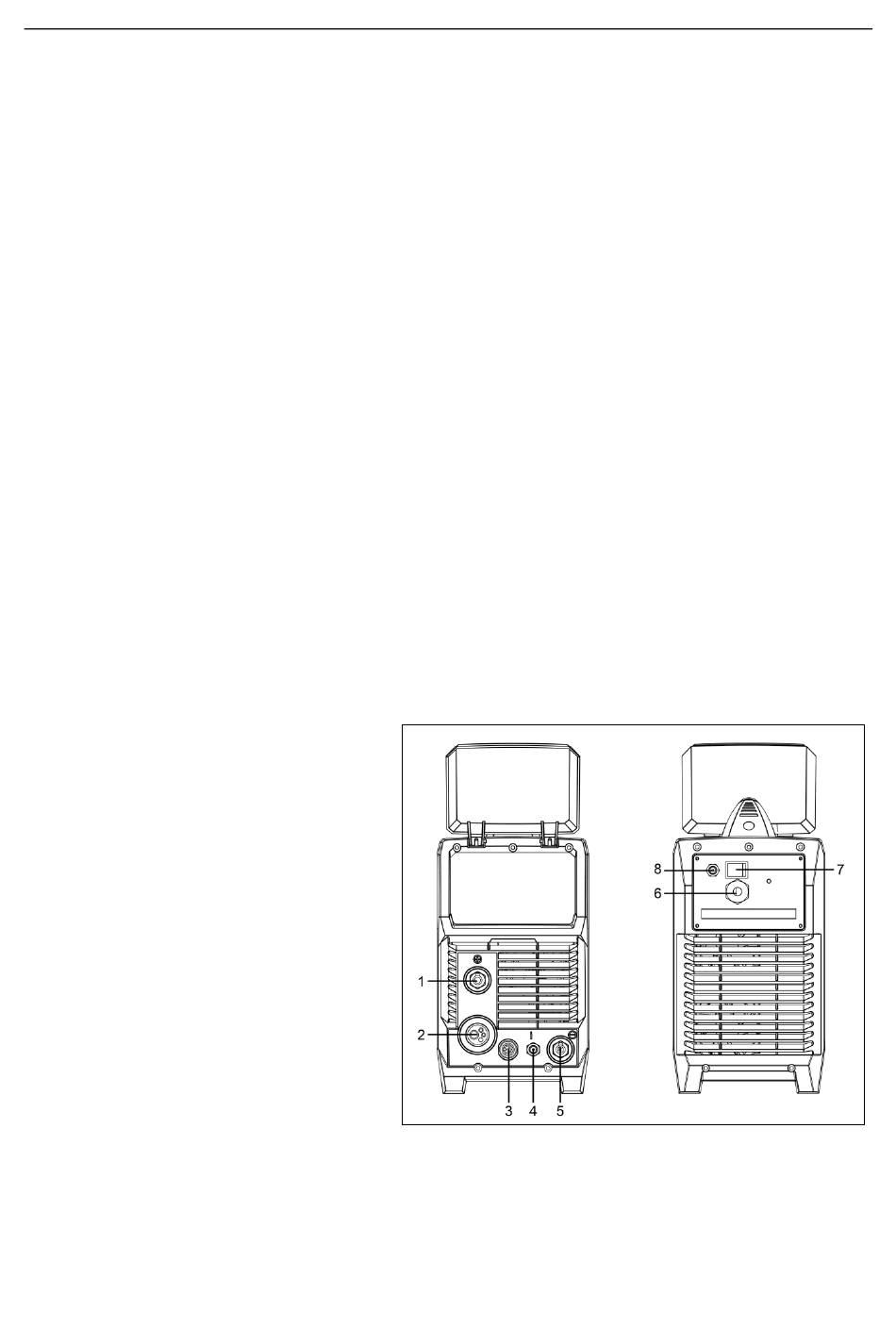

Ontwerp van het voor- en achterpaneel van de lasmachine
1. Positieve (+) uitgangscontactdoos met lasstroom.
2. Euro-aansluiting van de MIG-toorts.
3. Aansluiting afstandsbediening.
4. Gasaansluiting van de TIG-toorts.
5. Negatieve (-) uitgangscontactdoos
met lasstroom.
6. Ingang stroomkabel.
7. Aan-/uitschakelaar.
8. Aansluiting gasingang.
Draadaanvoer van de lasmachine
9. Spoelhouder
10. Aansluiting om de polariteit van de
stroom voor de MIG-toorts te wijzigen.
11. Motor draadaanvoer
§4.1 Beschrijving van het machine-ontwerp
§4 Werking
-31-
