Bedrijfsklaar maken
• VVóór de ingebruikname het netsnoer (1), netsnoer koppeling (2), stekker en het verlengsnoer controleren op elek-
trische mechanische schade.
• Naar behoefte aandrukrol, mondstuk, handgreep en steunwiel(en) monteren.
• Monteren van toebehoren
– Handgreep (15) op aandrijfeenheid (5) op de gewenste stand schuiven. Vastzetten door de handgreep met
de klok mee te draaien.
– Dubbele steunwielen (8) of enkelvoudig steunwiel (9) met vier bevestigingschroeven voor steun-
wiel(en) drager (10) op aandrijfeenheid (5) monteren.
– Aandrukrol (11) met bevestigingschroef voor aandrukrol (12) monteren.
– Heteluchtapparaat TRIAC AT of TRIAC ST (13) in de föhnhouder (6) schuiven.
moet zover ingeschoven worden dat de afstand tussen de rand van de beschermbuis en de föhnhouder (6)
10 mm is (zie Detail A).
– Bevestigingschroef voor heteluchtapparaat (14) vastdraaien.
– Overlaplasmondstuk (16) opschuiven.
• Instellen steunwiel(en) op materiaaldikte (Detail B).
– Vier bevestigingschroeven voor steunwiel(en) drager (10) losdraaien.
– Een deel van het lasmateriaal tussen aandrijfeenheid (5) en dubbele steunwielen (8) of enkelvoudig steunwiel
(9) steken.
– Dubbele steunwielen (8) of enkelvoudig steunwiel (9) tegen lasmateriaal aanschuiven.
– Vier bevestigingschroeven voor steunwiel(en) drager (10) vastdraaien.
– Lasmateriaal verwijderen.
– Instelling controleren zie Detail C.
• Instellen overlaplasmondstuk (Detail D).
– Overlaplasmondstuk (16) parallel aan aandrukrol (11) afstellen.
– Bevestigingschroef voor overlaplasmondstuk (17) vastdraaien.
– Twee instelschroeven voor föhnhouder (7) losdraaien.
– Het overlaplasmondstuk (16) parallel aan het te verlassen materiaal af stellen door het heteluchtapparaat
TRIAC AT of TRIAC ST (13) te draaien (Detail F). Om scheef werken te voorkomen, moeten de dubbele steun-
wielen (8) of enkelvoudig steunwiel (9) en de aandrukrol in de zelfde richting als het lasproces gepositioneerd
worden.
– Twee instelschroeven voor föhnhouder (7) vastdraaien.

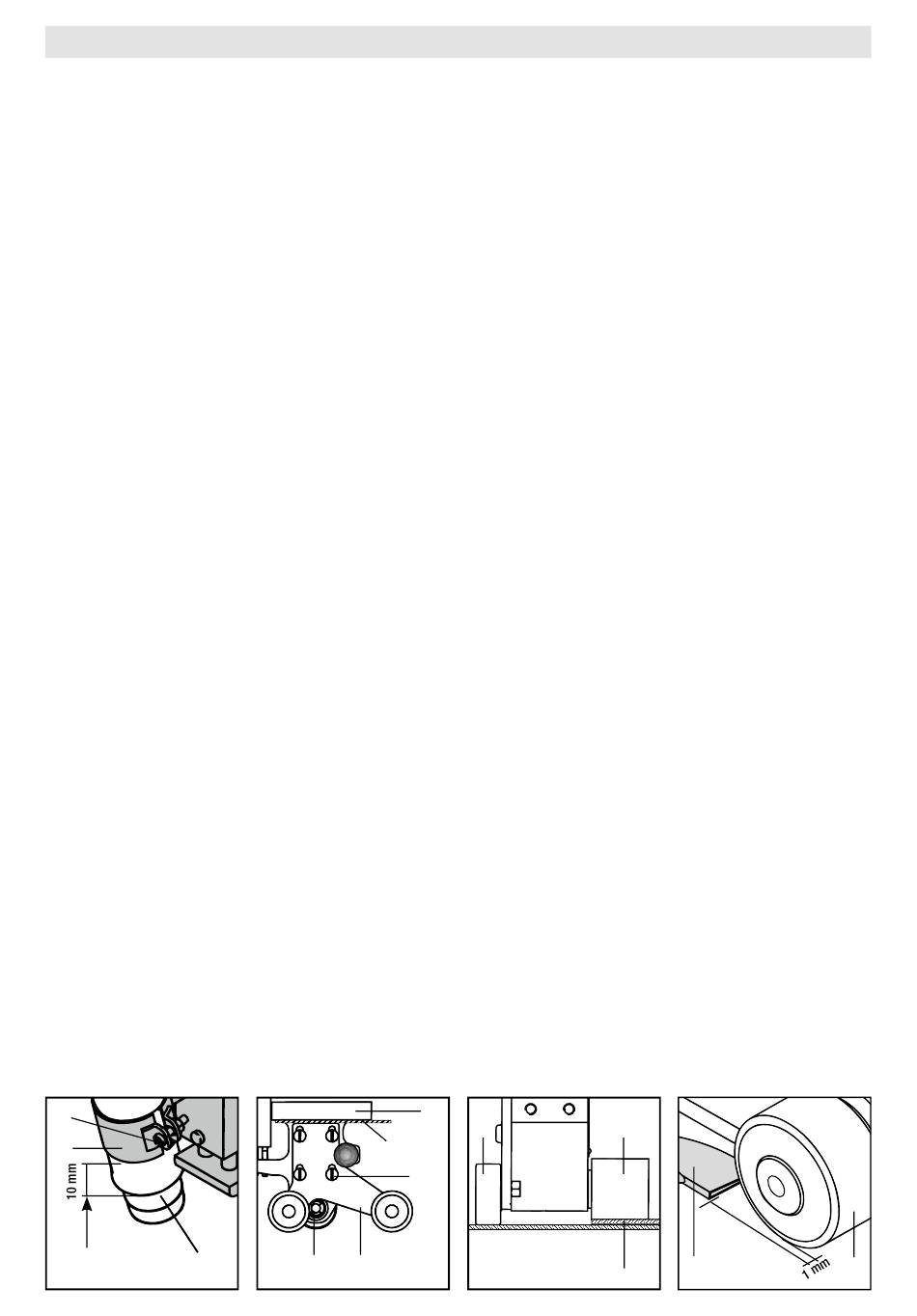

Detail A
