Wykonanie podłączeń elek-
trycznych
Przed podłączeniem urządzenia należy
sprawdzić, czy:
Napięcie sieciowe jest takie samo jak
wymienione na tabliczce znamionowej
umieszczonej na tylnym panelu płyty
grzewczej.
Obwód zasilania jest przystosowany do
przyłączenia urządzeń o odpowiedniej
mocy (patrz tabliczka znamionowa).
Źródło zasilania jest uziemione zgod-
nie z wymogami aktualnych przepisów
i jest ono w dobrym stanie.
Przełącznik z bezpiecznikiem powinien
być łatwo dostępny po zainstalowaniu
płyty grzewczej.
Jeśli brakuje oddzielnego obwodu
zasilania płyty grzewczej i przełączni-
ka z bezpiecznikiem, instalację płyty
grzewczej należy powierzyć wykwalifi-
kowanemu elektrykowi.
Odpowiedni kabel należy podłączyć
do skrzynki głównego bezpiecznika
sieciowego i powinien być on chro-
niony bezpiecznikiem topikowym lub
bezpiecznikiem Micro Circuit Breaker
(MCB) o wartości 32 A. Elektryk wyko-
nujący instalację powinien zapewnić
przełącznik z bezpiecznikiem, który
umożliwia rozłączenie linii napięciowej
i neutralnej o separacji styku przynaj-
mniej 3,0 mm dla każdego bieguna.
Przełącznik z bezpiecznikiem należy
zamontować na ścianie kuchennej, po-
wyżej powierzchni roboczej i obok płyty
grzewczej, a nie nad płytą, zgodnie z
przepisami IEE. Podłącz przełącznik z
bezpiecznikiem do skrzynki połącze-
niowej, którą należy zamontować na
ścianie ok. 61 cm powyżej podłogi i
za płytą grzewczą. Następnie można
podłączyć kabel zasilający płyty grzew-
czej. Podłącz jeden koniec przewodu
do skrzynki połączeniowej, a drugi do
skrzynki podłączenia zasilania w płycie
grzewczej, znajdującej się na tylnym
panelu płyty. Zdejmij osłonę skrzynki
podłączenia zasilania i zainstaluj kabel
zgodnie ze schematem instalacji elek-
trycznej.
Kabel zasilający należy umieścić z
dala od bezpośrednich źródeł ciepła.
Temperatura otoczenia nie powinna
przekraczać 50°C.

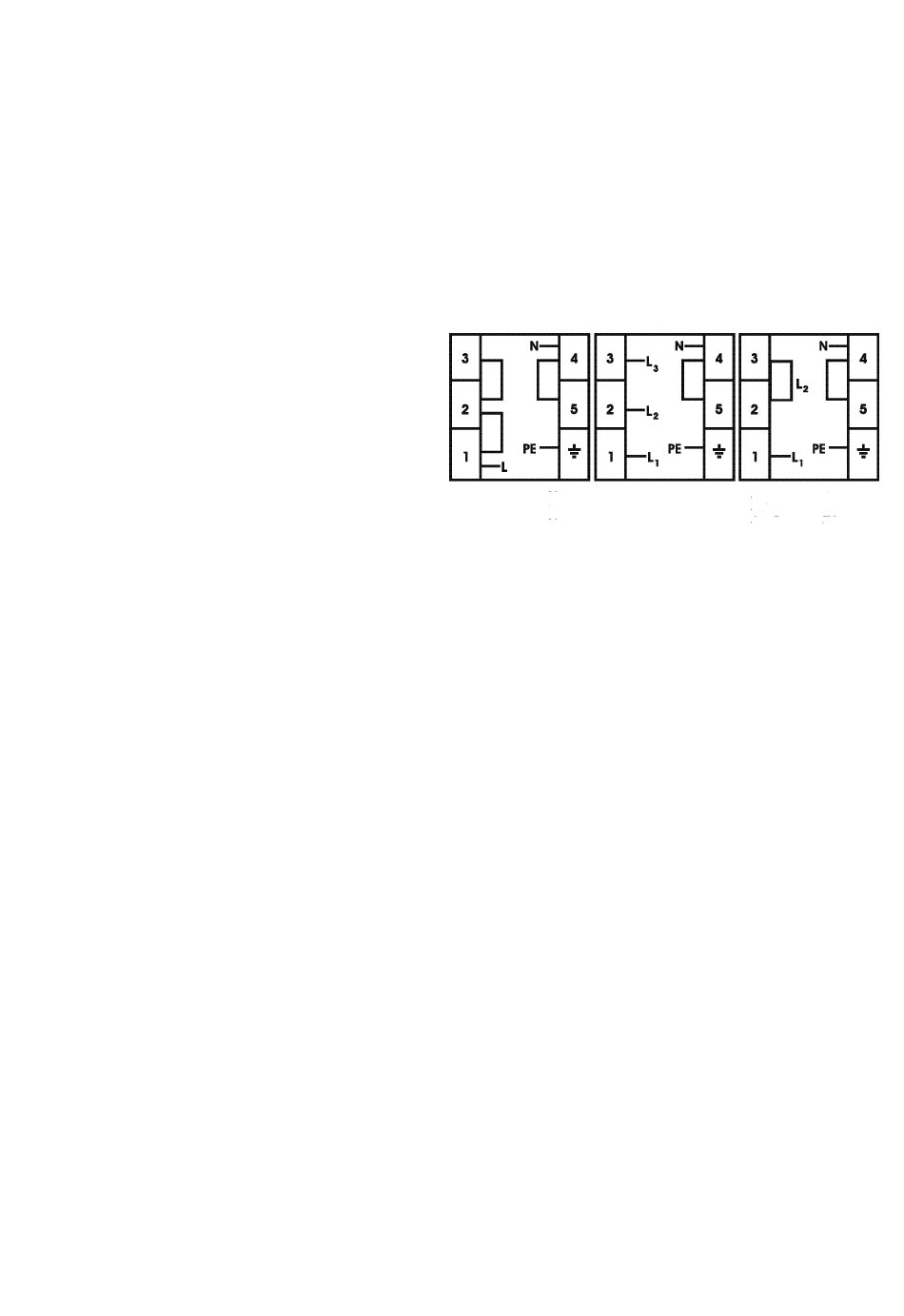

3x2,15 mm• 220V-
3x2,t!i mm• 230V-
3x2,5 mm• 24ıOV-
Do podłączenia sterowania indukcyjnej
płyty grzewczej należy zastosować
przewód H05VV-F 3x2,5 mm² 60227
IEC 53 ••. Schemat podłączeń elek-
trycznych znajduje się na dolnym
panelu urządzenia.
PL - 123
5x1 .5 mm" 3SOV 3N
4x2
S mm• 3flOV-, 2N-
J
4x2.tl mm• 400V-, :ZN-
!x1 .9 mm
11
400V 3N-
4JC2J5 mm• 415V-, 2N-
5xU mm' 415V lM-
