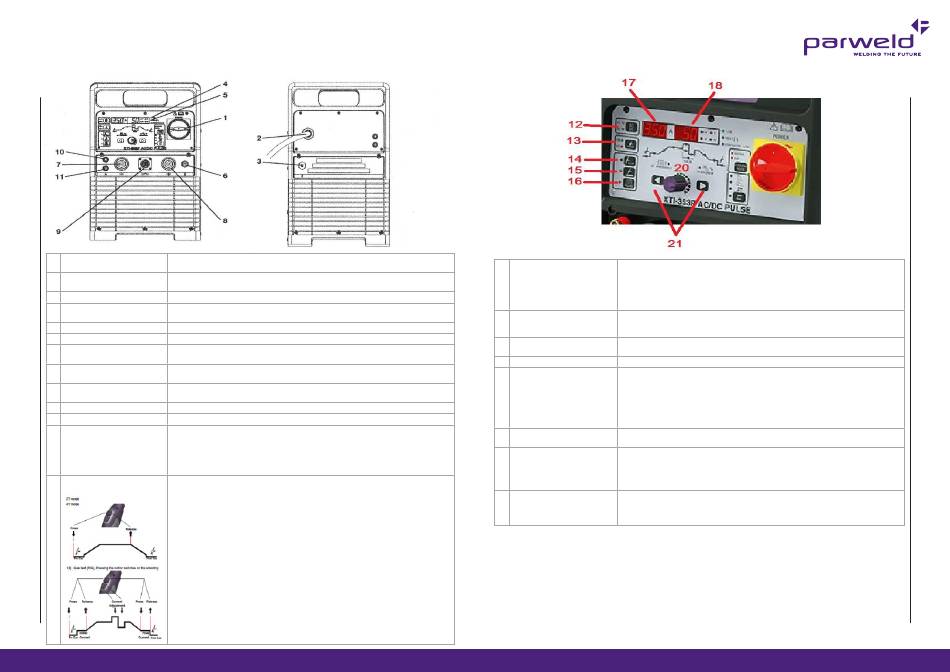

1
Aan/Uit schakelaar
Voor het aan en uitzetten van de machine. Weet dat de output spanning steeds aanwezig is
als de machine op ON staat bij MMA.
2
Primaire voedingskabel met
Controleer steeds of de juiste spanning wordt aangesloten (3x400V).
primaire stekker
3
Gasaansluiting
Hierop wordt de gasslang aangesloten die van de gasontspanner komt.
4
Power Led
Licht op als het toestel aangesloten is op het primaire net en de ON/OFF schakelaar op ON
staat.
5
Fout Led
Geeft aan dat er een fout is opgetreden. Kijk in de foutenlijst voor mogelijke storingen.
6
Gas Output
Aansluitpunt voor het gas aan de tigtoorts.
7
Negatieve Connectie
Verbindingsplug voor de las en/of massakabel in MMA en de verbindingsplug voor de tigtoorts
in TIG.
8
Positieve Connectie
Verbindingsplug voor de las en/of massakabel in MMA en de verbindingsplug voor de tigtoorts
in TIG.
9
Stuurstekker
Verbindingsplug voor de stuurstekker van de tigtoorts en/of de voetpedaal - lasstroomregeling
op de tigtoorts.
10 Input Water
Aansluitpunt blauwe waterslang voor een watergekoelde TIG toorts.
11 Ouptut Water
Aansluitpunt rode waterslang voor een watergekoelde TIG toorts.
12 Output Lasstroom
Met deze druktoets maakt u de selectie tussen de output lasspanning.
(zie tekening volgende pagina)
•
AC bij MMA en TIG-lassen
•
DC bij MMA en TIG-lassen
Uw keuze wordt bevestigd door de LED die gaat branden. Om uw keuze te veranderen drukt u
op de druktoets.
13 2 Takt / 4 Takt Functie
Met deze druktoets maakt u de selectie tussen de werking van uw tigtoorts (zie tabel
(zie tekening volgende pagina)
hieronder).
•
2 Takt: Bij de selectie werken NIET alle functies van het TIG lassen. Bij 2 takt drukt u op
de schakelaar van de tigtoorts. Het lastoestel start op en u gaat onmiddelijk van de pre-
flow gastijd via de up-slope naar de ingestelde lasstroom. U blijft zolang u drukt op de
schakelaar, op de ingestelde lasstroom werken. Als u de schakelaar van de tigtoorts lost
start de down-slope functie en zal na het uitdoven van de lasboog de nablaastijd starten.
•
4 Takt: In deze functie werken alle functies van het TIG lassen. Bij 4 takt drukt u op de
schakelaar van de tigtoorts. Het lastoestel start op en u gaat van de pre-flow gastijd
naar de ingestelde startstroom zolang u de druktoets ingedrukt houdt. Als u vervolgens
de druktoets los laat gaat u via de up-slope naar de ingestelde lasstroom. U blijft op de
ingestelde lasstroom todat u de druktoets van de tigtoorts indrukt. U start dan de down-
slope op en komt op de ingestelde eindstroom terecht. U blijft hier zolang u de druktoets
ingedrukt houdt. Als u vervolgens de druktoets los laat dooft de vlamboog en start de
nablaastijd op.
•
Up/Down stroomregeling op de toorts: U kan de lasstroom regelen vanop de tigtoorts.
Hiervoor het u optie PRO3MS nodig. Tijdens het lassen in 4 takt kan u via de 2 extra
druktoetsen de lasstroom hoger of lager brengen door op de betreffende toets te
drukken. Elke druk op de toets is 1A. Bij langdurig indrukken gaat de stroom met 10A
omhoog.
www.parweld.com
14
15
16
17
18
19
20
21
www.parweld.eu.com
Gas Test
Als u op de betreffende druktoets drukt zal het beschermgas gedurende 15 seconden
stromen. Hiermee spoelt u de toorts met Argon voor een eventueel eerste gebruik of na
plaatsing van een nieuwe gasfles. Ook kan u de hoeveelheid gas meten met een gasflowtester.
Als deze functie actief is brandt de bijhorende led. U kan deze ook manueel stoppen door
opnieuw op de gastest druktoets te drukken. De betreffende led dooft en het gas stopt met
doorstromen.
HF Start
Door op de druktoets te drukken kan u wisselen tussen het gebruik maken van hoog-
frequentie ontsteking of lift-tig starten. Voor het lassen in AC-modus moet u de hoog-
frequentie inschakelen. Als de functie actief is licht de led op.
Puls Functie
Als u deze functie inschakelt via de betreffende druktoets gaat het led oplichten. De puls
functie wordt verder in deze handleiding beschreven.
Amp-meter
De display toont de ingestelde stroom en tijdens het lassen de werkelijke stroom.
Multifunctionele Display
Deze display geeft alle overige nuttige informatie voor het instellen van de lasparameters. Bij
elke desbetreffende functie zal de juiste waarde en eenheid getoond worden.
•
Bij voor - en na blaastijd zullen de aantal seconden getoond worden (de S licht op).
•
Bij de pulsfunctie zullen hier het aantal Hertz getoond worden (Hz licht op).
•
Tijdens het lassen zal de lasspanning getoond worden, zowel bij TIG als MMA (V licht op).
•
Bij instellingen van procentuele waarden - pulslassen, zie later. (de led % licht op)
MMA keuzetoets
Door deze functie in te schakelen licht de bijhorende led op. Dan staat het toestel in de MMA
(elektroden lassen) functie. De andere functies worden verder besproken - zie MMA lassen.
Regelknop
Tijdens het lassen kan men met deze regelknop de stroom hoger of lager zetten. In de
functie toepassing kan men bij de opgevraagde functie de instellingen wijzigen. Dit is een
digitale draaiknop en kent geen start of eind draaimoment. U kan deze dus onbeperkt blijven
ronddraaien. Als een maximale of minimale waarde bereikt is kan u verder draaien, maar
heeft dit geen verder gevolg voor de intelling.
Functie doorloop druktoetsen
Deze 2 druktoetsen naast de regelknop gebruikt u om door de lasfuncties te gaan. Elke functie
die u aanloopt zal oplichten door middel van een led. Op dat ongeblik kan u de lasfunctie
wijzigen via de regelknop. Tevens zal op de multifunctie display de waarde weergegeven
worden met de juiste eenheid (bijhorende led licht op, bv S van seconden).
