- Pagina 1 Handleiding Booster B-4 Artikelnummers 40-19407 | 40-19417 40-1942x | 40-1943x tams elektronik n n n...
-
Pagina 2: Inhoudsopgave
7.1.De B-4 programmeren............19 7.2.De B-4 via jumpers instellen..........22 8. Werking..................24 9. Checklist voor storingen.............26 10. Garantieverklaring..............29 11. EU-conformiteitsverklaring............30 12. Verklaringen bij AEEA-richtlijn............30 © 12/2016 Tams Elektronik GmbH Alle rechten voorbehouden. Niets uit deze publicatie mag worden vermenig-vuldigd opgeslagen openbaar gemaakt, zonder voorafgaande schriftelijke toestemming van Tams Elektronik GmbH. -
Pagina 3: Waarom Een Booster
Booster B-4 Nederlands 1. Waarom een Booster? Boosters hebben drie basis functies: 1. Het leveren van stroom die voor digitale locomotieven, wissels en andere decoders nodig is. 2. De nodige rail spanning leveren zodat digitale rij en schakel commando's bij alle decoders aankomen. 3. -
Pagina 4: Starten
Nederlands Booster B-4 2. Starten Hoe deze handleiding u verder helpt Deze handleiding helpt u stap voor stap bij het inbouwen en het in bedrijf nemen van de booster. Voor u met het in bedrijf stellen begint, raden wij u aan deze handleiding geheel te lezen, in het bijzonder de veiligheidsvoorschriften en het hoofdstuk over mogelijke fouten en hun oplossingen. - Pagina 5 Booster B-4 Nederlands Benodigde materialen Voor het aansluiten van de booster heeft u het volgende nodig: Draad, aanbevolen doorsnede: voor de trafo- en railaansluiting: > 1,5mm² voor de aansluiting op de digitale centrale: > 0,25 mm² Een trafo. De aanbevolen spanning en het minimale vermogen van de trafo zijn afhankelijk van de gewenste instellingen.
-
Pagina 6: Veiligheidsvoorschriften
Nederlands Booster B-4 3. Veiligheidsvoorschriften Brandgevaar De booster wordt door een ventilator gekoeld, om oververhitting te voorkomen. Let daarom op, dat een ongehinderde luchtstroom via de luchtsleuven op de boven- en achterkant van de booster mogelijk is. Wordt de luchtstroom verhinderd dan kunnen onderdelen oververhit raken en in brand vliegen. -
Pagina 7: De B-4

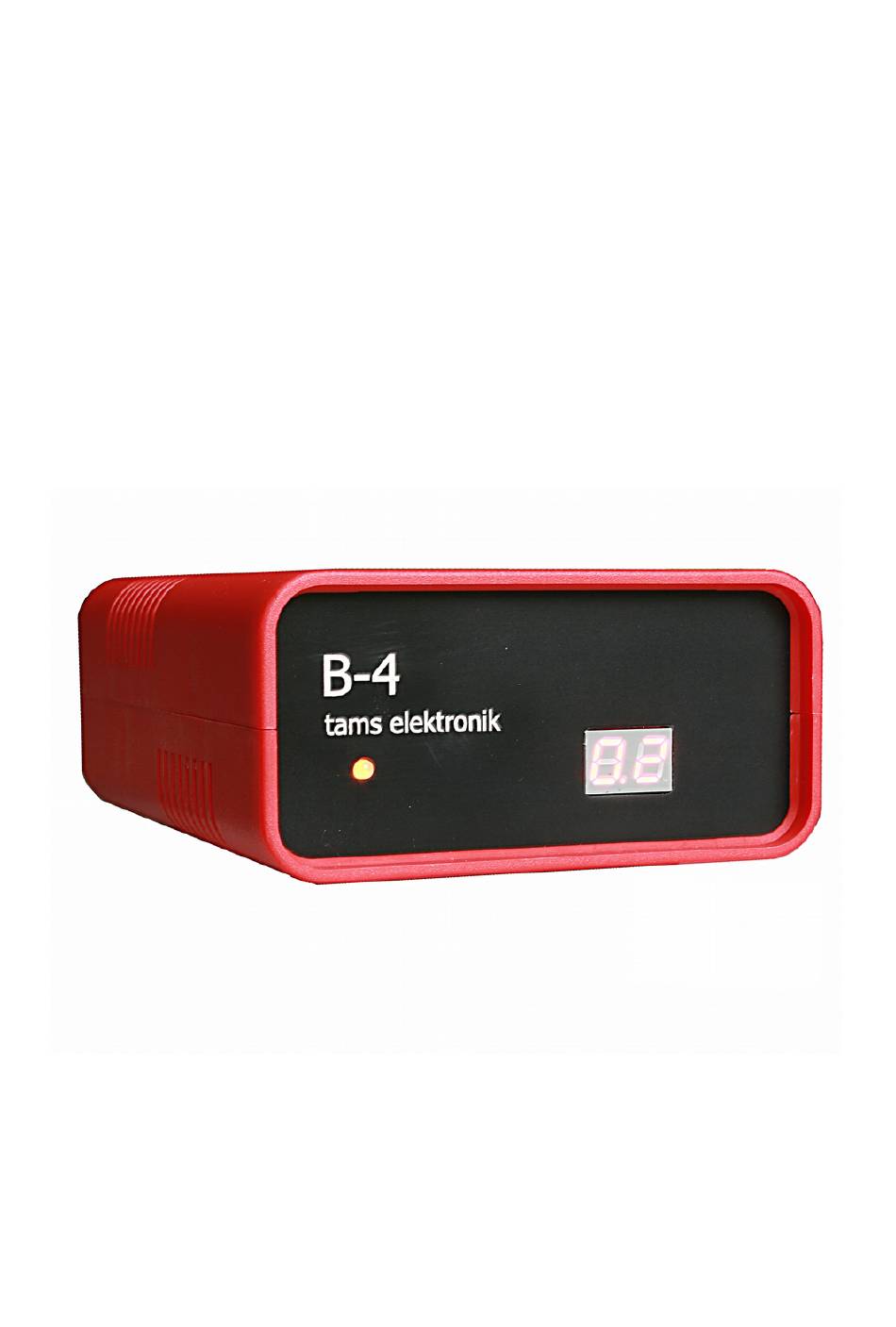

Booster B-4 Nederlands 4. De B-4 Technische gegevens Voedingsspanning 12 – 20 V wisselspanning 12 – 26 V gelijkspanning Max. uitgangsstrom 2, 3, 4 of 5 A Uitgangsspanning 10 – 24 Volt digitaalspanning Vermogensopname max. 120 Watt Digitaalformat DCC, Motorola mfx (rij opdrachten) Terugmeldprotocol RailCom... - Pagina 8 Nederlands Booster B-4 Voorzijde B-4 7-Segmentdisplay (art.-nr. 40-19417 en 40-1943x) Dataformats en aansluitingen De booster B-4 is geschikt voor multiprotocol, hij kan data in Motorola- en in DCC-format versterken. Hij kan ook rij-opdrachten in het mfx- format versterken, maar geen mfx terugmeldingen. Hij kan optioneel op een DCC-compatibel boosteraansluiting of op de railuitgang van een centrale worden aangesloten.
-
Pagina 9: Kortsluitbeveiliging
Booster B-4 Nederlands Toepassen van het ABC remprotocol Het railsignaal wordt door de Booster B-4 volledig symmetrisch versterkt. Hierdoor is toepassen van het ABC remprotocol in DCC aangestuurde modelspoorbanen mogelijk. De DCC-ingang van de Boosters B-4 is door optocouplers volledig galvanisch gescheiden. Geregelde railspanning De booster B-4 stelt een geregelde gelijkspanning beschikbaar, die in stappen van 1 V op een waarde tussen 10 en 24 V kan worden... - Pagina 10 Nederlands Booster B-4 worden ingesteld. Om in geval van een kortsluiting schade te verhinderen, mag de kortsluitgevoeligheid niet te hoog worden ingesteld. Schaal Aangeraden Waard bij uitlevering kortsluitgevoeligheid (= afschakelstroom) Z en N TT en H0 0, I en II >...
-
Pagina 11: Kortsluitwaarschuwing
Booster B-4 Nederlands Kortsluitwaarschuwing Als basis voor een PC gestuurd boostermanagment kan de B-4 bij het overschrijden grenswaarde, onder ingestelde uitschakelstroom ligt, een kortsluitwaarschuwing afgeven. De PC sturing kan dan (wanneer een kortsluiting dreigt door overbelasting) bv. de rijtuigverlichting in de overbelaste boosterkring afschakelen. De grenswaarde voor de kortsluitwaarschuwing kan op een waarde worden ingesteld, die ca. - Pagina 12 Nederlands Booster B-4 In- en uitschakelen van de B-4 met een DCC-wisselopdracht De B-4 kan via een DCC-wisselopdracht, die naar een toegewezen wisseladres gezonden worden, in- en uitgeschakeld worden: Wissel “rechtuit” à B-4 in Wissel "afgebogen" à B-4 uit Speciale uitvoering "LocoNet" In de speciale uitvoering "LocoNet"...
-
Pagina 13: De Modelspoorbaan Verdelen
Booster B-4 Nederlands 5. De modelspoorbaan verdelen Deel uw modelspoorbaan in verschillende, elektrisch van elkaar gescheiden stukken op, die telkens met een eigen booster worden gevoed. In ieder boosterdeel kunnen maximaal drie tot vijf locs gelijktijdig rijden. Een indeling zoals hieronder is gebruikelijk: ... -
Pagina 14: De Booster Aansluiten
Nederlands Booster B-4 6. De booster aansluiten Aansluitingen centrale Kortsluitmeldingsdraad Massa Data Aansluitingen Achterzijde B-4 Aansluitingen op de centrale Aansluitingen op de trafo en volgende booster en de rails Data (+) Trafo Massa / Data (-) Trafo Kortsluitterugmelding Buitenste / linker railstaaf Middengeleider / rechter railstaaf Pagina 14... - Pagina 15 Booster B-4 Nederlands Gebruik bij het aansluiten van de draden op de booster de bijgevoegde stekkerverbindingen, waarin de draden worden vastgeschroefd. Let op: Via de luchtsleuven aan de boven- en achterzijde van de booster moet voortdurend een ongehinderde luchtstroom mogelijk zijn, daar de booster anders oververhit kan raken.
- Pagina 16 Nederlands Booster B-4 Aansluiten van de rails Verbind de railaansluiting van de Booster met de rails (bij 2-geleider- systemen) resp. met één rail en de middengeleider (bij 3- geleidersystemen). De toevoer van de Boosterstroom op de rails moet om de 2 a 3 meter gescheiden, daar de weerstanden van de railovergangen vrij hoog zijn.
-
Pagina 17: Instellingen
Booster B-4 Nederlands Aansluiten van LocoNet apparaten U kunt de beide LocoNet stekkers naar behoefte voor het aansluiten van LocoNet apparaten gebruiken (b.v. digitale centrale, digitale handbediening, meerdere boosters). Achterzijde B-4 Speciale uitvoering "LocoNet" Let op: U mag niet gelijktijdig de aansluitingen A en een LocoNet stekker voor het aansluiten van digitale centrales gebruiken. - Pagina 18 Nederlands Booster B-4 Mogelijke Default Voor- Instelling instellingen waarde instellingen uitvoering jumpers "LocoNet" Railspanning 10 – 24 V, 18 V 14 V instelbaar in 16 – 22 V stappen van 1 V Inschakeltijd na 4 – 10 sec., 4 sec. 4 sec.
-
Pagina 19: De B-4 Programmeren
Booster B-4 Nederlands 7.1. De B-4 programmeren De B-4 kan via hoofdspoorprogrammering (POM) worden ingesteld. Dit is alleen mogelijk met centrales die deze methode van programmeren ondersteunen. Om het programmeren van de booster te beginnen, voert u voor CV#7 van een willekeurig DCC-locadres de waarde "62" in. Doe dat volgens de beschrijving van uw centrale. - Pagina 20 Nederlands Booster B-4 Functie Waarde Instelling / opmerkingen voor CV#7 Reset Stelt de default waarde (=waarde bij aflevering) weer in. Railspanning 10 Volt (uitgangs- 11 Volt spanning) 12 Volt default waarde: 13 ... 23 Volt 18 V 24 Volt Inschakeltijd na 4 seconden een kortsluiting 5 seconden...
- Pagina 21 Booster B-4 Nederlands Functie Waarde Instelling/opmerkingen voor CV#7 Watchdog actief default waarde: niet actief niet actief Wissel naar de programmeermode. Wordt binnen 30 sec. een DCC-wisselopdracht verzonden, dan neemt de B-4 het bijbehorende wisseladres over voor het uitvoeren van de Watchdog functie Voorwaarde: Watchdog-functie = "actief".
-
Pagina 22: De B-4 Via Jumpers Instellen
Nederlands Booster B-4 7.2. De B-4 via jumpers instellen Bij gebruik van centrales, die geen hoofdspoorprogrammering (POM) ondersteunen, booster door plaatsen kortsluitstekkers (jumpers) worden ingesteld. Let op: het is door het plaatsen van jumpers niet mogelijk alle mogelijke waarden in te stellen. Voor het plaatsen van jumpers moet u de behuizing van de booster openen. - Pagina 23 Booster B-4 Nederlands Jumper Instelling JP1 dicht, JP2 open railspanning = 16 Volt JP1 + JP2 open railspanning = 18 Volt (bij aflevering) of de laatst geprogrammeerde waarde JP2 dicht, JP1 open railspanning = 20 Volt JP1 + JP2 dicht railspanning = 22 Volt JP3 + JP4 dicht Max.
-
Pagina 24: Werking
Nederlands Booster B-4 8. Werking Overbruggen van de scheidingen tussen twee Boosterdelen Let er op dat locs of treinen niet zodanig blijven staan dat ze een scheiding tussen twee Boosterdelen overbruggen. De uitgangen van de beide bijbehorende Boosters worden daardoor met elkaar verbonden en de Boosters mogelijk worden beschadigd. - Pagina 25 Booster B-4 Nederlands Weergave De boosters B-4 in de versies artikelnummers 40-19417 en 40-1943x hebben een tweedelig 7 segmentdisplay. Tijdens het gebruik wordt de actuele stroom [A] weergegeven. Na een kortsluiting worden de resterende seconden tot het her inschakelen weergegeven. In het display worden bovendien de volgende bedrijfsmodi weergegeven: Weergave Betekenis...
-
Pagina 26: Checklist Voor Storingen
Nederlands Booster B-4 9. Checklist voor storingen De Booster wordt heet en/of begint te roken. Haal direct de spanningstoevoer weg! Mogelijke oorzaak: aansluitingen voor rails stroomtoevoer zijn verwisseld. à Verander de aansluitingen. Het is niet uit te sluiten dat de Booster door de verkeerde aansluiting werd beschadigd. - Pagina 27 Booster B-4 Nederlands Mogelijke oorzaak: Op de railuitgang is een kortsluiting. De booster schakelt daardoor automatisch uit en na de ingestelde inschakeltijd automatisch weer aan. Is de kortsluiting na het opnieuw inschakelen nog steeds aanwezig, dan schakelt de booster direct weer uit. Dit wordt vijf maal herhaald, dan volgt een pauze van 1 minuut.
- Pagina 28 Nederlands Booster B-4 Hotline: Bij problemen met uw module kan onze hotline u helpen (mail-adres op de laatste pagina). Reparaties: Een defecte module kunt u voor reparatie naar ons toezenden (adres op de laatste pagina). Schade die onder de garantie valt wordt gratis gerepareerd.
-
Pagina 29: Garantieverklaring
Booster B-4 Nederlands 10. Garantieverklaring Op dit product wordt twee jaar garantie gegeven vanaf de datum van aankoop aan de eerste koper, met een maximum van drie jaar na de productie van het product. De eerste koper is de gebruiker die als eerste het product bij ons gekocht heeft, bij een winkelier of een ander, juridisch gezien, persoon, die het product in het kader van zijn zelfstandige beroep doorverkoopt of inbouwt. -
Pagina 30: Eu-Conformiteitsverklaring
Nederlands Booster B-4 11. EU-conformiteitsverklaring Dit product voldoet aan de hierna genoemde EG- Richtlijnen en heeft hiervoor het CE – certificaat. 2004/108/EG inzake elektromagnetische compatibiliteit. Als basis dienende normen : EN 55014-1 and EN 61000-6-3. Om de elektromagnetische verdraagzaamheid bij gebruik te garanderen dient u de volgende voorzorgsmaatregelen in acht te nemen: ... - Pagina 31 Booster B-4 Nederlands Pagina 31...
