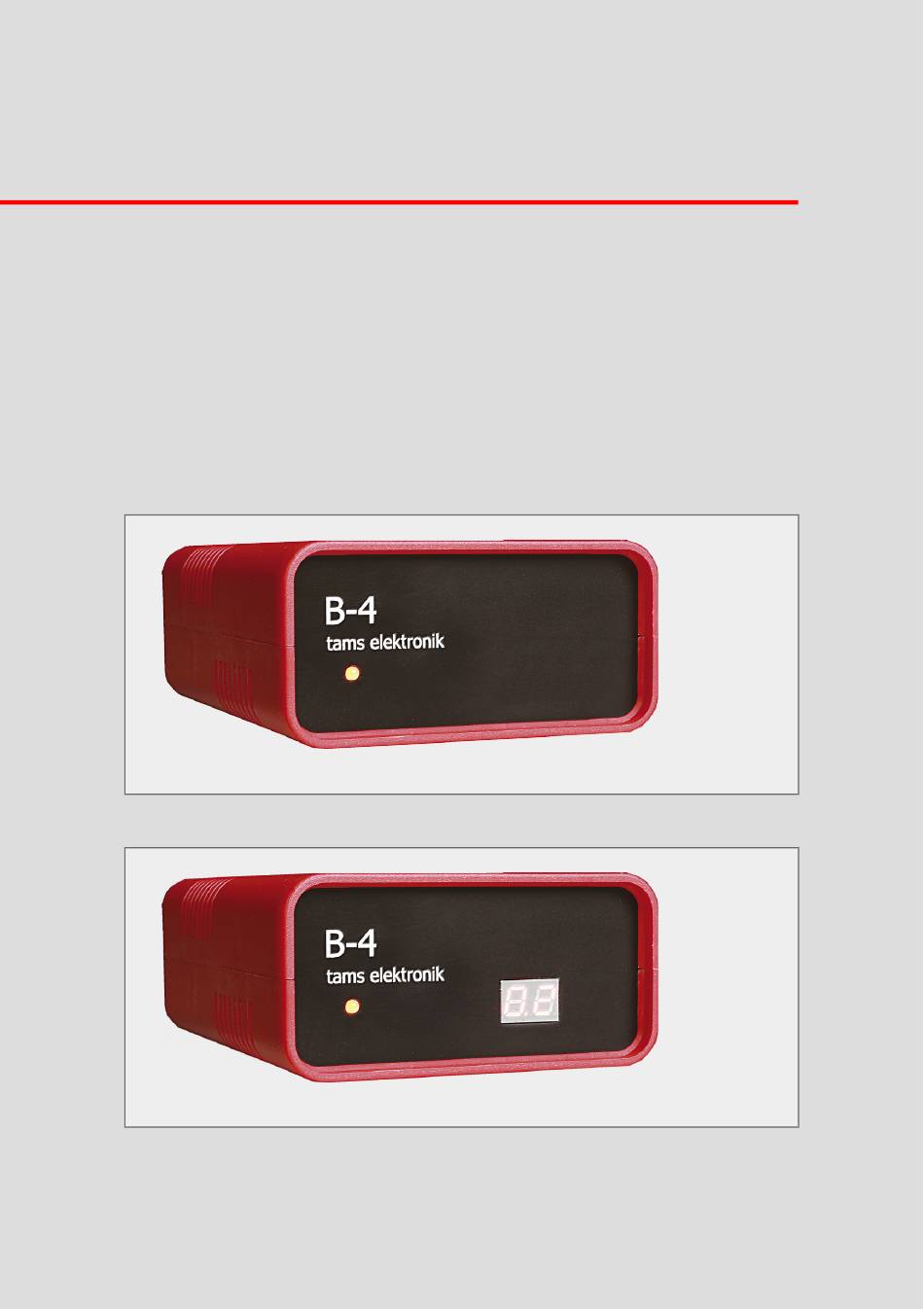

- Pagina 1 Booster voor digitale modelspoorbanen Artikel nummers: 40-19407 | 40-19417 | 40-19427 | 40-19437 Handleiding B-4 zonder display. Artikel nummers 40-19407 | 40-19427 B-4 met display. Artikel nummers 40-19417 | 40-19437 tams elektronik n n n...
- Pagina 2 DIN A5. Als u de voorkeur geeft aan een grotere weergave, wordt het aanbevolen op DIN A4 af te drukken. ** De sterren De sterretjes geven andere producten uit het assortiment van Tams Elektronik GmbH aan : Power-Splitter | Artikelnummers 40-20106, 40-20107...
-
Pagina 3: Inhoudsopgave
4.2. Aansluiten van de rails..................19 4.3. Aansluiten op de centrale..................19 4.4. Aansluiten van een volgende booster..............20 4.5. Aansluiten van LocoNet apparaten...............20 5. Instellingen / configuratie....................21 5.1. Hoofdspoorprogrammering (POM)...............22 5.2. De B-4 via jumpers instellen................23 Aanbevelingen voor de instellingen..............26 Inhoud | 3... - Pagina 4 Booster B-4 tams elektronik 6. Bediening........................27 6.1. Weergave van de bedrijfsstatussen..............27 6.1.1. LED-weergave..................27 6.1.2. Indicaties op het display................27 6.2. Activeren van de watchdog.................28 6.3. Spoorspanning in- en uitschakelen...............29 6.3.1. In- en uitschakelen met wisselopdrachten..........29 6.3.2. Automatische uitschakeling van de spoorspanning........29 6.4.
-
Pagina 5: Starten
Verdeling van de boosterstroom Om de stroom van 5 A die de B-4 kan leveren ook bij kleinere nominale afmetingen te benutten, kan een stroomverdeler Power-Splitter** worden gebruikt. De stroomverdeler verdeelt de stroom bijvoorbeeld over 2 booster secties met elk 2 A. -
Pagina 6: Achtergrondinformatie: Keuze Van De Voeding
Booster B-4 tams elektronik Achtergrondinformatie: Keuze van de voeding Bepalen van de benodigde uitgangsspanning van de voeding ("Trafospanning"): Gewenste Aanbevolen Trafospanning railspanning Wisselspanning Gelijkspanning 10 – 12 V 12 V 12 – 15 V 15 V Gewenste railspanning 15 – 18 V... -
Pagina 7: Beoogd Gebruik
Booster B-4 1.3. Beoogd gebruik De booster B-4 is bedoeld voor gebruik op digitale modelspoorbanen zoals aangegeven in de handleiding. Elk ander gebruik is niet zoals bedoeld en maakt de garantie ongeldig. Tot beoogd gebruik behoort ook het lezen, begrijpen en opvolgen van alle onderdelen van de instructies. -
Pagina 8: Uw B-4
→ Aanbevelingen voor de instellingen op pagina 26 Verdeling van de boosterstroom Om de stroom van 5 A die de B-4 kan leveren ook bij kleinere nominale afmetingen te benutten, kan een stroomverdeler Power-Splitter** worden gebruikt. De stroomverdeler verdeelt de stroom bijvoorbeeld over 2 booster secties met elk 2 A. -
Pagina 9: Displays En Bediening
De huidige CV-instellingen van de booster kunnen ook worden uitgelezen en weergegeven op het display. In- en uitschakelen met een DCC wisselopdracht De baanspanning aan de uitgang van de B-4 kan worden in- en uitgeschakeld via wisselopdrachten die naar een toegewezen wisseladres worden gestuurd. Configuratie De B-4 booster kan worden aangepast aan individuele eisen: ... -
Pagina 10: Interfaces Van De B-4
(DCC-conform) Aansluitingen op voeding en spoor Stroomvoorziening De B-4 en de aangesloten booster worden gevoed via een wisselstroomtransformator of een gelijkstroomvoeding. De uitgangsspanning van de spanningsbron moet gekozen worden aan de hand van de benodigde baanspanning en de benodigde stroom. -
Pagina 11: Achtergrondinformatie: Uitgangssignaal
De in- en uitgangen van de B-4 zijn door optocouplers galvanisch van elkaar gescheiden. Dit betekent dat er geen elektrische verbinding bestaat tussen de digitale centrale en de boosteruitgang. -
Pagina 12: Railcom
RailCom-uitschakeling is ingeschakeld. Met niet voor RailCom geschikte DCC-geluidsdecoders kan de geluidsweergave worden verstoord. Daarom biedt de B-4 de mogelijkheid om RailCom in of uit te schakelen (in de afleveringstoestand is RailCom ingeschakeld). Bij Motorola-only centrales zijn storingen in de gegevensoverdracht door de RailCom- uitschakeling in principe uitgesloten. -
Pagina 13: Kortsluitwaarschuwing
Als de digitale centrale geen terugmelder kan ontvangen of is geconfigureerd om deze melding te negeren, schakelt de booster B-4 na een kortsluiting automatisch het spoorsignaal weer in aan de uitgang. De inschakeltijd na een kortsluiting kan in stappen van 1 seconde worden ingesteld op een waarde tussen 4 en 10 seconden. -
Pagina 14: Conceptie Van Het Digitale Systeem
Booster B-4 tams elektronik 3. Conceptie van het digitale systeem 3.1. Verdeling van de baan Verdeel uw modelbaan in afzonderlijke, elektrisch gescheiden secties (booster-circuits), elk voorzien van een eigen booster. In elk boostercircuit mogen maximaal drie tot vijf locomotieven tegelijk rijden. De volgende onderverdelingen zijn nuttig: ... -
Pagina 15: Voeding Met Meerdere Boosters
Booster B-4 Knip de overgangen tussen de boostercircuits door. Zorg ervoor dat de scheidingspunten permanent geïsoleerd zijn! Voor systemen met 2 geleiders: één rail. Let erop dat u in alle boostercircuits dezelfde rail ("links" of "rechts") doorknipt. Bij grotere, onduidelijke systemen is het aan te bevelen beide rails door te knippen. - Pagina 16 Booster B-4 tams elektronik Egalisatiestromen en dubbele spoorspanning Bij het passeren van de scheidingspunten ontstaan er vereffeningsstromen tussen de (kortstondig verschillend gepolariseerde) boosterkringen, ook bij gebruik van identieke boosters van dezelfde fabrikant. Deze stromen zijn ongevaarlijk voor rails en voertuigen en beïnvloeden de werking niet.
-
Pagina 17: Tip: Egalisatiestromen Opsporen
Booster B-4 Tip: Egalisatiestromen opsporen De vraag of bij een uitschakelpunt van een booster gevaarlijke vereffeningsstromen optreden of niet, kan relatief eenvoudig worden gedetecteerd met behulp van een modelspoor gloeilamp, die op de rails of de middengeleiders tegenover het uitschakelpunt wordt aangesloten. -
Pagina 18: Aansluitingen
Booster B-4 tams elektronik 4. Aansluitingen Vermijd oververhitting van de booster! Via de luchtsleuven aan de boven- en achterzijde van de booster moet voortdurend een ongehinderde luchtstroom mogelijk zijn, daar de booster anders oververhit kan raken. Brandgevaar! De luchtsleuven mogen daarom in geen geval worden afgesloten. Let bij het aansluiten van de booster erop, dat aan de boven- en achterkant voldoende ruimte overblijft tussen de andere apparaten, en muren, etc. -
Pagina 19: Aansluiten Van De Rails
4.3. Aansluiten op de centrale Gebruik de boosteraansluiting "CDE" (aansluiting A) om de B-4 booster aan te sluiten op de centrale: ... -
Pagina 20: Aansluiten Van Een Volgende Booster
Booster B-4 tams elektronik 4.4. Aansluiten van een volgende booster Voor het aansluiten van een volgende booster sluit je een extra kabel aan op elk van de drie "CDE"-aansluitingen (aansluiting A). Zorg ervoor dat de pintoewijzing van de boosterinterfaces van de twee boosters overeenkomen. -
Pagina 21: Instellingen / Configuratie
Booster B-4 5. Instellingen / configuratie De booster B-4 kan via hoofdspoorprogrammering (POM) of door het plaatsen van kortsluitstekkers (jumpers) op de individuele wensen worden ingesteld. Functie Mogelijke Voor-instellingen Instelling instellingen Default Versie jumpers waarde "LocoNet" 10 – 24 V... -
Pagina 22: Hoofdspoorprogrammering (Pom)
5.1. Hoofdspoorprogrammering (POM) De B-4 kan via hoofdspoorprogrammering (POM) worden ingesteld. Dit is alleen mogelijk met centrales die deze methode van programmeren ondersteunen. Om het programmeren van de booster te beginnen, voert u voor CV 7 van een willekeurig DCC-locadres de waarde "62"... -
Pagina 23: De B-4 Via Jumpers Instellen
5.2. De B-4 via jumpers instellen Bij gebruik van centrales, die geen hoofdspoorprogrammering (POM) ondersteunen, kan de booster B-4 door het plaatsen van kortsluitstekkers (jumpers) worden ingesteld. Let op: het is door het plaatsen van jumpers niet mogelijk alle mogelijke waarden in te stellen. - Pagina 24 Booster B-4 tams elektronik aansluitingen geen jumper aanwezig is, zijn de geprogrammeerde waarden ingesteld. Plaatsing van de programmeer jumpers (THT versie van de B-4) Plaatsing van de programmeer jumpers (SMD versie van de B-4) 24 | Instellingen / configuratie...
- Pagina 25 Booster B-4 Instellen van de spoorspanning 16 V 18 V 20 V 22 V of de laatst geprogrammeerde waarde JP1 ingesteld JP1 open JP1 open JP1 ingesteld JP2 open JP2 open JP2 ingesteld JP2 ingesteld Instellen van de maximale spoorstroom (uitschakelstroom)
-
Pagina 26: Aanbevelingen Voor De Instellingen
Maximale Spoorstroom (uitschakelstroom bij kortsluiting) Het idee om de stroom van 5 A, die de Booster B-4 kan leveren, te gebruiken om grote baanvakken of zelfs de hele modelbaan te voeden, ligt voor de hand. Deze oplossing, die op het eerste gezicht rendabel lijkt, belooft een minimale installatie-inspanning en voorkomt problemen die kunnen ontstaan bij het kruisen van uitschakelpunten tussen boostercircuits. -
Pagina 27: Bediening
2x knipperen... uitgeschakeld. 6.1.2. Indicaties op het display De booster B-4 heeft een tweecijferig 7-segments display in de versies met artikelnummers 40-19417 en 40-1943x (x = 1...7). Tijdens de werking wordt het volgende weergegeven het huidige stroomverbruik in het boostercircuit [A] ... -
Pagina 28: Activeren Van De Watchdog
Weergave van de huidige instellingen Bij de B-4 versies met display is het ook mogelijk om de huidige instellingen van de booster uit te lezen en weer te geven. Om de instellingen uit te lezen, voer je de waarde “62” in voor CV 7 van een willekeurig DCC-locadres. -
Pagina 29: Spoorspanning In- En Uitschakelen
De kortsluiting wordt aangegeven doordat de LED continu rood oplicht. Na een kortsluiting schakelt de B-4 na 4 tot 10 seconden automatisch weer in. Als er nog steeds kortsluiting is, schakelt hij onmiddellijk weer uit. Bij levering wordt de automatische inschakelfunctie gedurende een minuut onderbroken nadat de booster zichzelf vijf keer heeft in- en uitgeschakeld. -
Pagina 30: Reset
(POM) (→ hoofdstuk 5.1., ingangswaarde voor CV 7: 8). Let op: Bij de "LocoNet" versie van de B-4 worden na een reset ook de standaardwaarden ingesteld en niet de LocoNet voorinstellingen. 6.5. Rijbedrijf Let erop dat locomotieven of treinen niet gedurende langere tijd scheidingspunten tussen twee boostercircuits overbruggen. -
Pagina 31: Checklist Voor Het Oplossen Van Problemen En Het Corrigeren Van Fouten
Controleer de aansluitingen en verander ze indien nodig. Het is niet uitgesloten dat de booster beschadigd is door de verkeerde aansluiting. Stuur de B-4 op voor inspectie. 7.2. Automatische uitschakeling De spanning op de circuituitgang van de booster is uitgeschakeld, de LED knippert of brandt rood. -
Pagina 32: Problemen Met De Watchdog-Functie
(telefoonnummer en e-mailadres op de laatste pagina). 7.6. Reparaties U kunt ons een defecte B-4 ter inspectie/reparatie toesturen (adres op de laatste pagina). Gelieve uw retourzending niet collectief naar ons op te sturen. In geval van een garantieclaim vergoeden wij u de reguliere verzendkosten. -
Pagina 33: Technische Gegevens
Booster B-4 8. Technische gegevens Digitale protocollen Gegevensformaten Motorola-I en -II DCC (volgens NMRA en RCN standaard) m3 en mfx (beperkt tot de aansturing van mfx-decoders) Feedback formaat RailCom (RailCom-uitschakeling kan worden uitgeschakeld) Interfaces Voor de aansluiting van DCC-conform ("CDE") - Pagina 34 Booster B-4 tams elektronik Milieu Voor gebruik binnenshuis Opmerking: Om een ongehinderde luchtuitwisseling mogelijk te maken en het toestel tegen oververhitting te beschermen, moet tussen de zijoppervlakken, de bovenoppervlakken en de achteroppervlakken een afstand van ten minste 20 cm tot de omgevingsoppervlakken worden aangehouden.
-
Pagina 35: Garantie, Eu-Conformiteit & Weee
Booster B-4 9. Garantie, EU-conformiteit & WEEE 9.1. Garantieverklaring Op dit product wordt twee jaar garantie gegeven vanaf de datum van aankoop aan de eerste koper, met een maximum van drie jaar na de productie van het product. De eerste koper is de... -
Pagina 36: Eg-Verklaring Van Overeenstemming
Booster B-4 tams elektronik 9.2. EG-verklaring van overeenstemming Dit product voldoet aan de eisen van de volgende EU-richtlijnen en is daarom voorzien van de CE-markering. 2001/95/EU-richtlijn inzake productveiligheid 2015/863/EU betreffende beperking van het gebruik van bepaalde gevaarlijke stopen in elektrische en elektronische apparatuur (RoHS) 2014/30/EU inzake elektromagnetische compatibiliteit (EMC-richtlijn). - Pagina 37 Booster B-4...
- Pagina 38 Booster B-4 tams elektronik...
- Pagina 39 Booster B-4...
- Pagina 40 Meer informatie en tips: http://www.tams-online.de Garantie en service: tams elektronik GmbH Fuhrberger Str. 4 30625 Hannover / DUITSLAND Telefoon: +49 (0)511 / 55 60 60 Fax: +49 (0)511 / 55 61 61 E-mail: support@tams-online.de...
