In bedrijf nemen
6.4.3 Doorstroomhoeveelheid instellen
Bij zonnesystemen tot 4 vlakke collectoren (of 3 vacuümbuiscollecto-
ren) kan het nodig zijn het debiet te reduceren.
B Stel op de zonneregelaar het toerental in op 100 % (
van de regelaar: "Functietest").
Wanneer het maximaal debiet (
B Smoor het debiet via de debietbegrenzer [3] zover, tot het maximaal
debiet weer wordt onderschreden.
B Kies op de regelaar de bedrijfsmodus "Auto". De doorstroomhoeveel-
heid wordt afhankelijk van de bedrijfstoestand via het toerental van
de zonnepomp geregeld.
B Sluit de instelschroef van de doorstroombegrenzer [3] zover tot in het
venster de rand van de vlotter [4] het aanbevolen debiet aanwijst
(
tab. 12).
SKN/SKS
Aantal
l/min
1
2,5
2
5
3
7,5
4
10
Tabel 12 Debiet (maximale doorstroming) bij 30 - 40 °C in de retour af-
hankelijk van type en aantal collectoren
B Kies op de regelaar de bedrijfsmodus "Auto".
Na de inbedrijfname
Door de viscositeit van de solarvloeistof wordt de lucht wezenlijk sterker
vastgehouden dan in schoon water.
B Zonnesysteem via ontluchting in het zonnestation [5] en via de ont-
luchter op het dak (indien aanwezig) na een aantal uren bedrijf van de
zonnepomp ontluchten.
60
40
°C 80
20
100
0
120
1
2
4
3

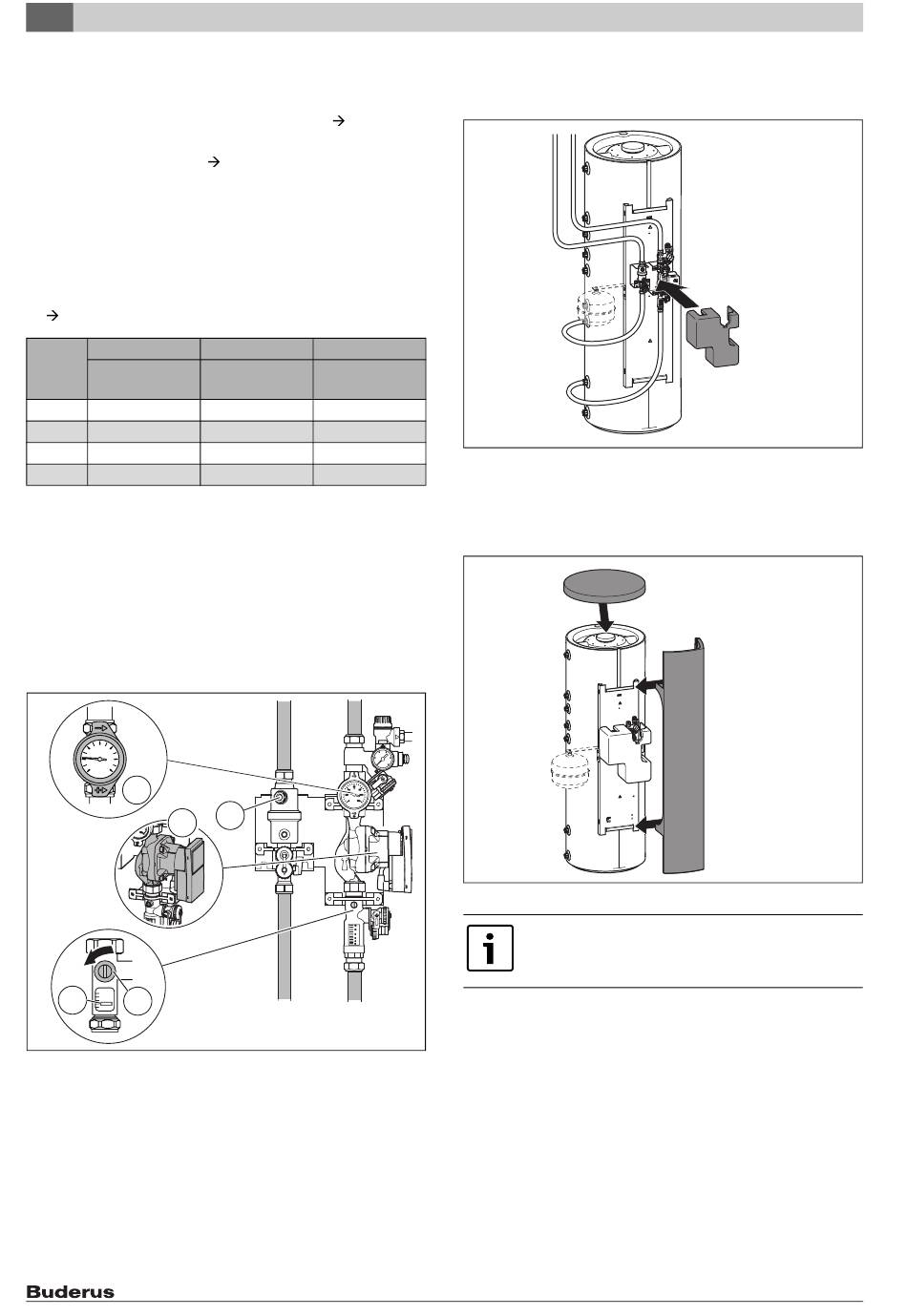

Afb. 24
[1]
Terugslagklep bedrijfsklaar
[2]
Zonne-energiepomp
[3]
Instelschroef op de doorstroombegrenzer
[4]
Afleeszijde voor de doorstroomhoeveelheid
[5]
Ontluchting op luchtafscheider
16
handleiding
tab. 12) wordt overschreden:
SKR6
SKR12
6 buizen
12 buizen
l/min
l/min
--
5
5
10
7,5
--
10
--
5
6 720 802 132-31.1ITL
6.5
Afsluitende werkzaamheden
Om het zonnestation te sluiten:
B Isolatiekap op het zonnestation schuiven.
Afb. 25 Plaatsen isolatiekap
B Schuif de mantel zijwaarts op het zonnestation en til deze aan het eind
iets op.
De mantel wordt door inhaken vastgezet.
B Plaats het deksel van de boiler.
Afb. 26 Monteer de mantel en plaats het deksel
Om het zonnestation af te tappen:
B Maak de slang onder de pomp los en tap de inhoud af
in een container.
Design-zonnestation – 6 720 803 531 (2012/08)
6 720 802 132-33.1ITL
6 720 802 132-25.1ITL
