Specificaties zonnestation
2
Specificaties zonnestation
2.1
Productbeschrijving
Het zonnestation is leverbaar als uitvoering met geïntegreerde regelaar
(KS0105 T SM 100) en als uitvoering zonder geïntegreerde regelaar
(KS0105 T).
De regelaar SM100 kan naderhand worden ingebouwd.
De regelaar SM 10 kan alleen naderhand worden toege-
voegd door wandmontage of inbouw in de ketel.

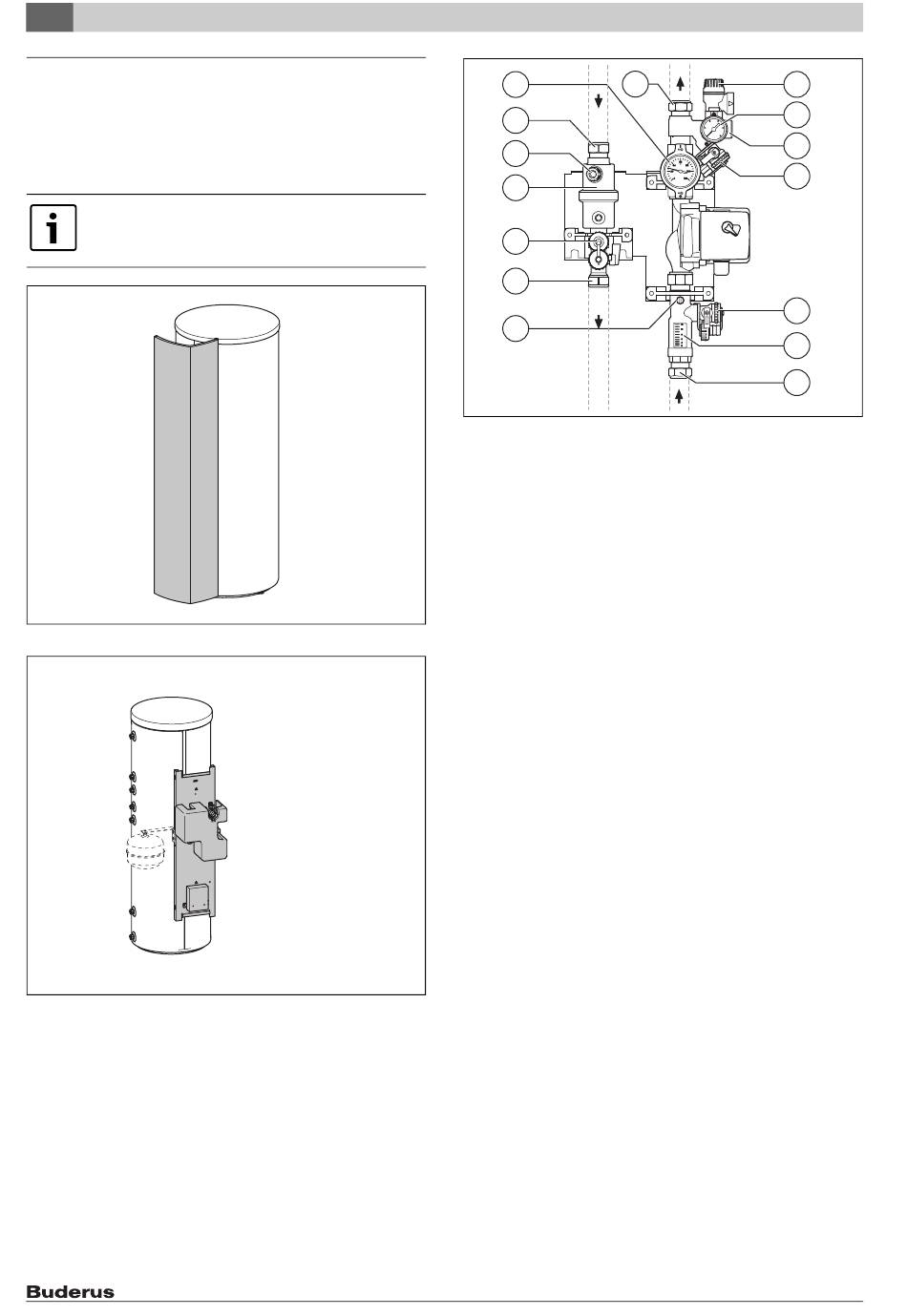

Afb. 1 Zonnestation op boiler
Afb. 2 Zonnestation zonder mantel
4
6 720 802 132-34.1ITL
6 720 802 132-36.1ITL
10
7
7
9
8
4
7
6
Afb. 3 Zonnestation zonder isolatiekap en zonder geïntegreerde rege-
laar en module
[1]
Overstortventiel
[2]
Manometer
[3]
Aansluiting voor expansievat
[4]
Vul- en aftapkraan
[5]
Debietaanduiding
[6]
Regel-/afsluitklep
[7]
Knelkoppeling
[8]
Luchtafscheider
[9]
Ontluchting
[10] Kogelkraan met geïntegreerde terugslagklep
(stand 0° = standby, 45° = handmatig openen)
2.2
Gebruik
B Zonnestation alleen voor gebruik van zonnesystemen in combinatie
met geschikte regelaars gebruiken.
B Zonnestation alleen verticaal en in binnenruimten monteren.
B Zonnestation alleen op daarvoor bedoelde 290 l en 400 l boiler mon-
teren.
Het zonnestation uitsluitend met propyleenglycol-watermengsels (solar-
vloeistof L of LS) gebruiken. Er mag geen andere medium gebruikt wor-
den.
Design-zonnestation – 6 720 803 531 (2012/08)
1
2
3
4
4
5
7
