Zwenkarm monteren
Deze LCD-monitor is ontworpen voor gebruik met een zwenkarm.
Ga als volgt te werk om de monitor voor te bereiden voor andere montagedoeleinden:
OPMERKING: het installeren of verplaatsen van de monitor moet door twee of meer mensen worden gedaan.
•
Volg de instructies van de fabrikant van het monitormontagesysteem.
•
De monitor moet op een arm worden bevestigd die het gewicht van de monitor ondersteunt om aan de
veiligheidsvoorschriften te voldoen. Zie pagina 28 voor meer informatie. Verwijder de monitorvoet voordat u monteert.
* Neem contact op met uw leverancier voor meer informatie.
Monitorvoet verwijderen voor permanente montage
Ga als volgt te werk om de monitor voor te bereiden voor andere montagedoeleinden:
1. Koppel alle kabels los.
2. Plaats uw handen aan beide zijden van het beeldscherm en schuif het naar
de hoogste stand.
3. Plaats de monitor met de voorzijde omlaag op een niet-schurend

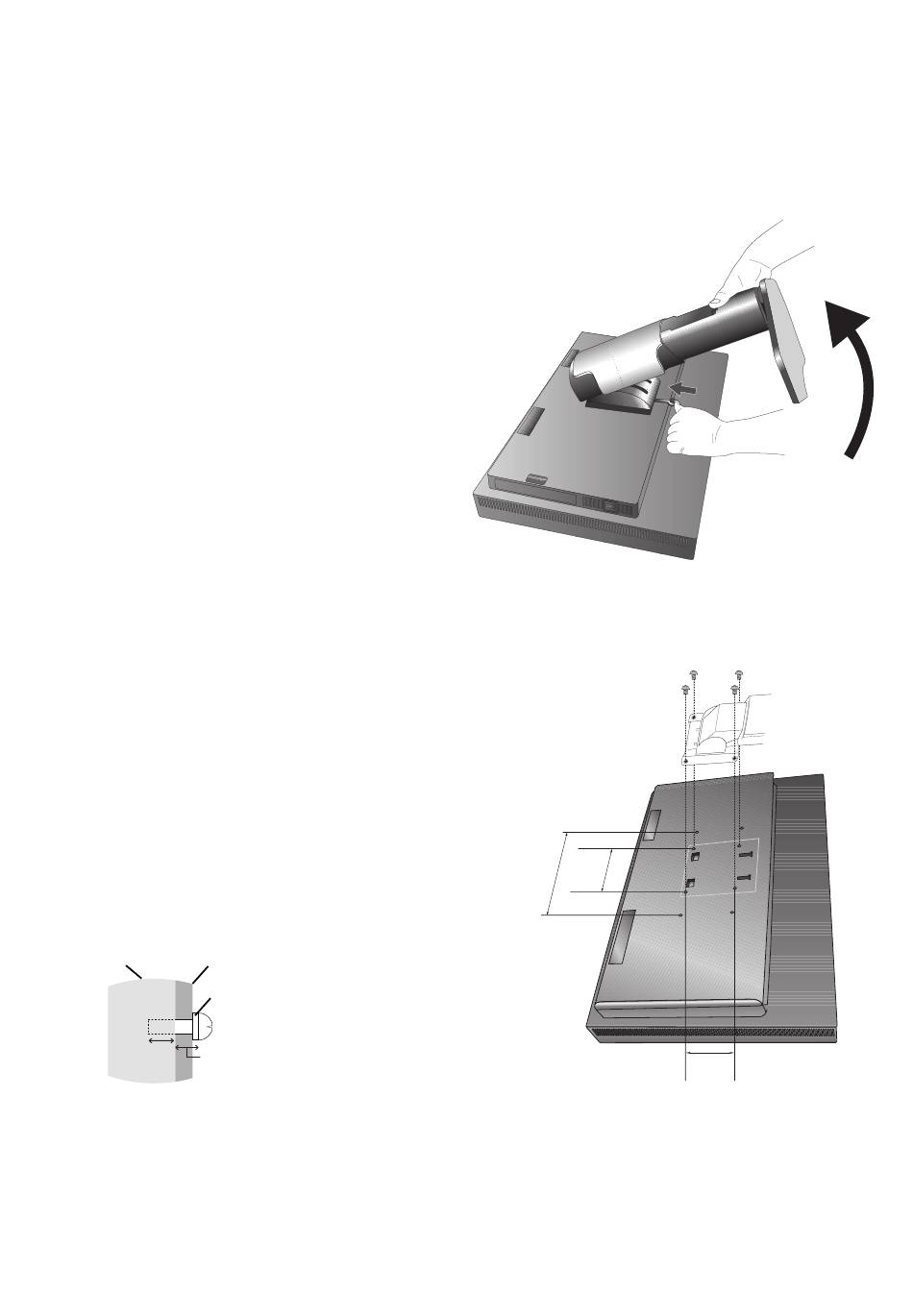

oppervlak (Illustratie S.1).
4. Plaats één hand rond het voetstuk en de andere hand op de
ontsluitingshendel.
Duw en houd de ontsluitingshendel in de richting van de pijlen
(Illustratie S.1).
5. Til het voetstuk op om deze van de monitor te verwijderen
(Illustratie S.1).
De monitor kan nu worden gemonteerd volgens een
alternatieve methode.
Als u de voet opnieuw wilt bevestigen, voert u deze procedure
in omgekeerde richting uit.
OPMERKING: ga voorzichtig te werk als u de monitorvoet verwijdert.
Zwenkarm monteren
Deze LCD-monitor is ontworpen voor gebruik met een zwenkarm.
1. Verwijder de voet volgens de instructies in de sectie Monitorvoet verwijderen voor
permanente montage.
2. Bevestig de arm aan de monitor met behulp van de bijgevoegde vier schroeven
(Illustratie F.1).
Let op!
gebruik bij installatie UITSLUITEND de schroeven (4 stuks) die zijn
meegeleverd of schroeven in maat M4 (Lengte: dikte van beugel en
sluitring + 10 12 mm) om schade aan de monitor en de
steun te voorkomen. Om te beantwoorden aan de
veiligheidsvoorschriften, moet u de monitor monteren
op een arm die de nodige stabiliteit garandeert
in overeenstemming met het gewicht van de monitor.
Gebruik de lcd-monitor alleen in combinatie met een
goedgekeurde arm (bijvoorbeeld met TUEV GS-keurmerk).
Eenheid
Montage
beugel
10-12 mm
Dikte
van beugel
en sluitring
OPMERKING: draai alle schroeven vast.
(aanbevolen bevestigingsdruk: 98 - 137N•cm)
Sluitring
Schroef
200 mm
100 mm
Nederlands-10
Illustratie S.1
100 mm
Gewicht van gemonteerde lcd: 14,2 kg
Illustratie F.1
