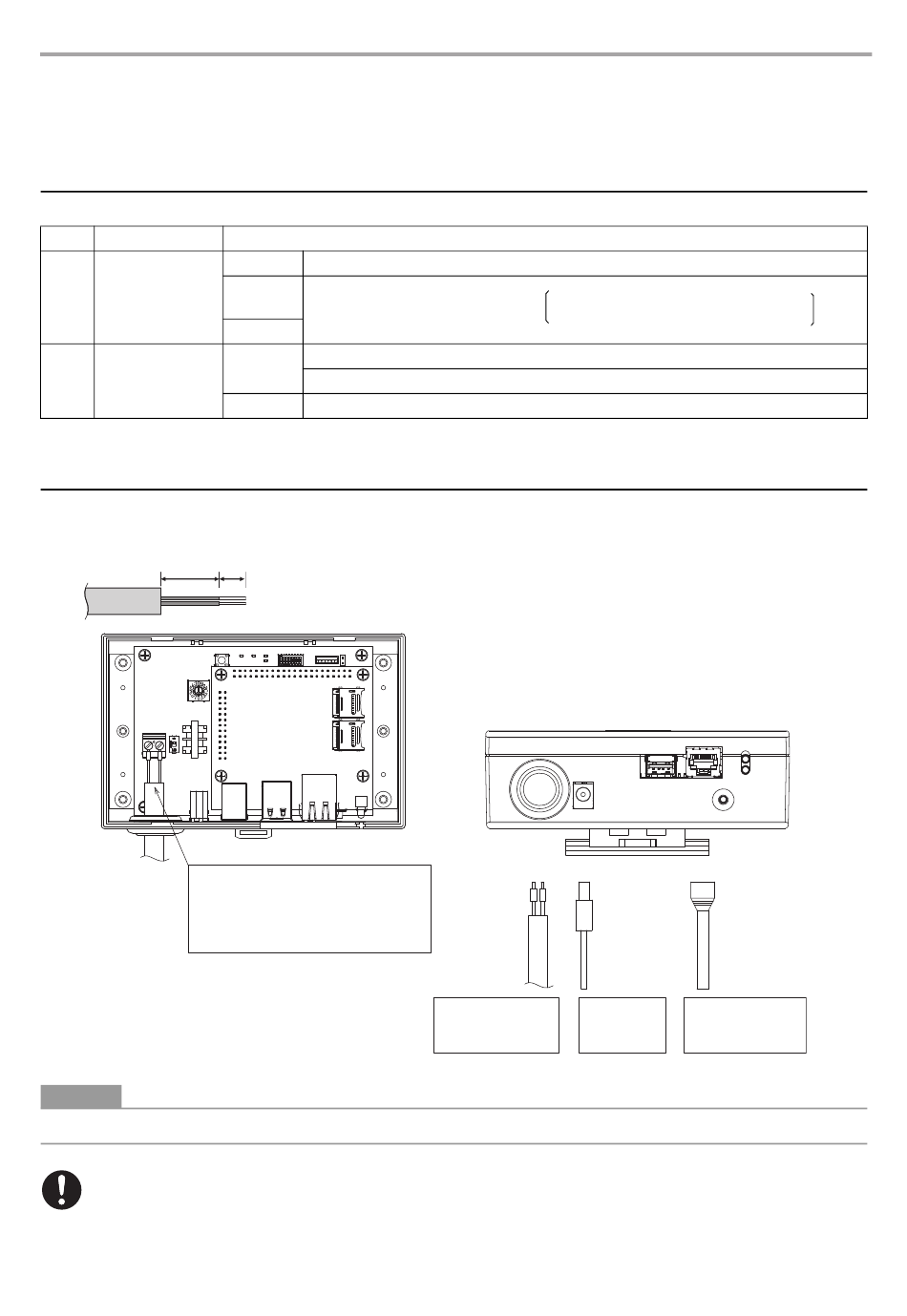

Verbinden van stroom- en signaal draden
Kabels
Gebruik de volgende kabel voor de signaalbedrading. (Los verkrijgbaar)
Nr.
Draad
1
Voor TCC-LINK
®
2
Voor Ethernet
®
Ethernet
is een geregistreerd handelsmerk van Xerox Co., Ltd.
Verbinden van kabels
Verbind de kabels met de opgegeven aansluitingen.
Lengte van ontblote TCC-LINK communicatiekabel
50
Airconditioner
De TCC-LINK communicatiekabel moet
geaard zijn aan de airconditioner.
Verbind het afgeschermde draad niet met
de aansluiting. Die moet open en
geïsoleerd zijn.
LET OP
De TCC-LINK communicatiekabel bevat geen polariteit.
* Zet de TCC-LINK communicatiekabel en stroomkabel vast aan het schakelbord etc. met gebruik van de bijgeleverde
kabelklem zodat er geen overmatige druk op de stroomkabelverbinding en TCC-LINK communicatiekabelverbinding
wordt uitgeoefend.
Type
2-kernen afgeschermde draden
Formaat
1,25 mm
, 1.000 m max.
2
draad
Lengte
2,00 mm
, 2.000 m max.
2
LAN-kabel (hoger dan Categorie 5, UTP)
Type
Gebruik een geschikte rechte kabel/kruiskabel afhankelijk van het systeem
Lengte
100 m max.
Verbind als vereist de meegeleverde pinaansluiting met de
10
TCC-LINK communicatiekabel.
Beschrijving
totale lengte
inclusief lengte bedrading airconditioner
TCC-LINK
5V DCIN
Verbinden van de
Sluit de
TCC-LINK
meegeleverde
communicatiekabels
stroomadapter aan
Installatiehandleiding
Ethernet(LAN)
Verbind de LAN-
kabel
-NL
9
