4.10

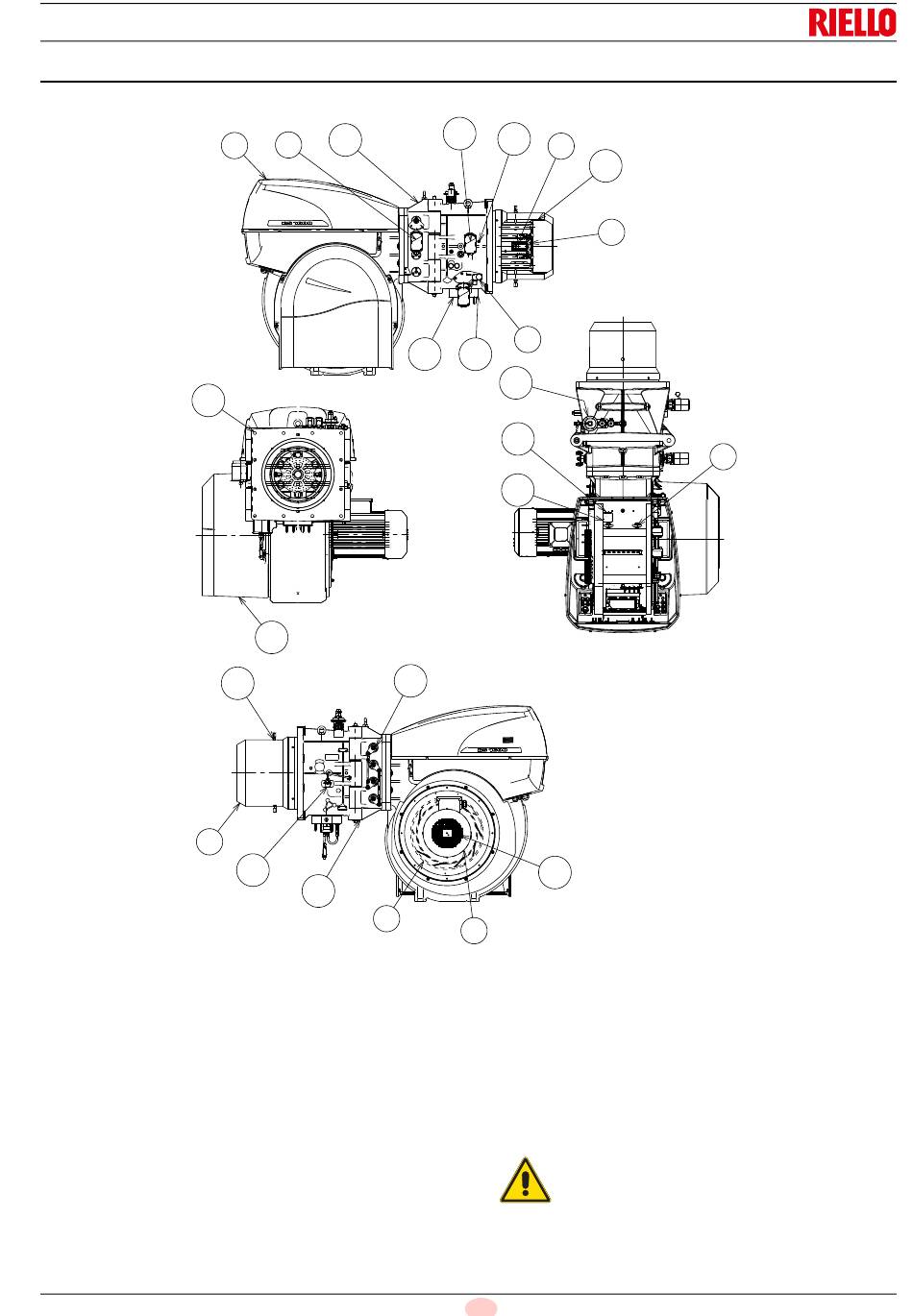

Beschrijving van de brander
13
6
20094547
1
Hefringen
2
Waaier
3
Motor van de ventilator
4
Servomotor van de luchtklep
5
Ontstekingsvlam
6
Branderkop
7
Drukafnamepunt gas branderkop van maximum gasdruk-
schakelaar
8
Schijf vlamstabiliteit
9
Kap schakelbord
10 Scharnier om brander te openen
11 Luchttoevoer van de ventilator
12 Mof
13 Scherm die op de brander bevestigd wordt
14 Gasregelaar
15 Afsluiter
16 Servomotor voor verplaatsing branderkop
Technische beschrijving van de brander
12
9
4
11
24
21
10
2
16
19
5
7
23
14
25
22
18
17
20
3
17 Hendels voor beweging luchtklep
18 Luchtdrukschakelaar (type differentieel)
19 Drukafnamepunt lucht branderkop
20 Toerensensor motor
21 Cel QRI
22 Drukafnamepunt voor luchtdrukschakelaar "+"
23 Servomotor gassmoorklep
24 Blokkeerschroeven van de afsluiter tijdens het transport
(vervangen met de bijgeleverde schroeven M12x16)
25 Gasstraat ontstekingsvlam
De brander kan zowel links als rechts geopend
worden zonder hinder vanwege de brandstoftoe-
voer.
VOORZICHTIG
Als de brander gesloten is, kan de scharnier aan
de andere zijde geplaatst worden.
11
NL
15
8
1
Afb. 5
20089413
