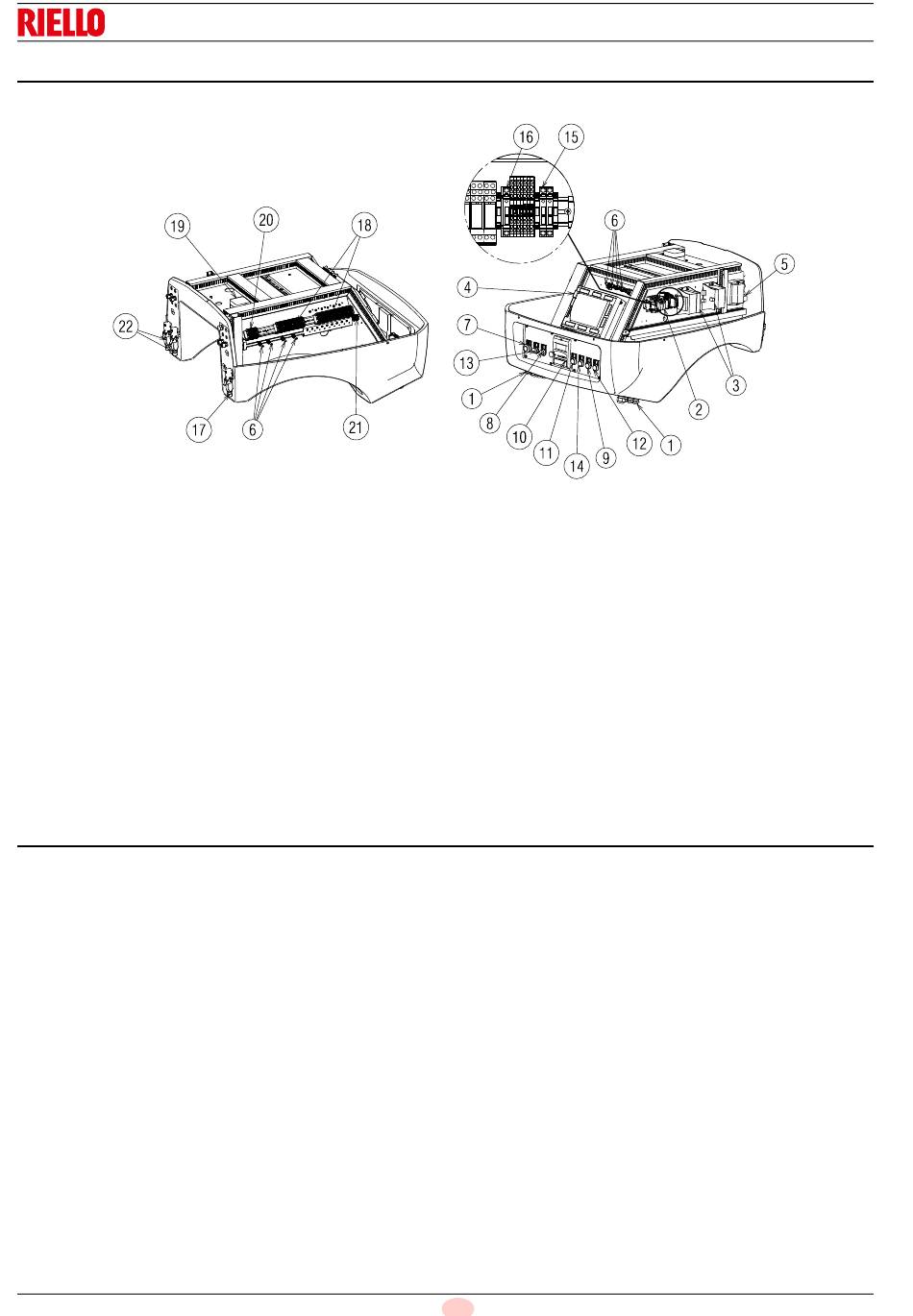

Beschrijving van het schakelbord
20094548
1
Passage voedingskabels, externe aansluitingen en kit
2
Uitgang relais schone contacten
3
Transformator elektronische nok
4
Elektronische controledoos
5
Ontstekingstransformator
6
Klemmen voor afscherming
7
Stopknop
8
Keuzeschakelaar uit-automatisch
9
Lichtsignaal hoofdzakelijk brandstofventiel open
10 Display AZL
11 Lichtsignaal aanwezigheid stroomnet
12 Verlichte signalering vergrendeling motor ventilator
13 Lichtsignaal vergrendeling brander en ontgrendelingsknop
14 Signaal vraag om warmte
4.12
Geleverd materiaal
Pakking voor flens gasstraat . . . . . . . . . . . . . . . . . . . . . . . . N. 1
Hitteschild. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . N. 1
Schroeven M12x25 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . N. 2
Schroeven M16x50 voor bevestiging flens . . . . . . . . . . . . . N. 8
Schroeven M20x70 voor bevestiging branderflens op ketel N. 4
Handleiding . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . N. 1
Onderdelencatalogus . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . N. 1
20089413
Technische beschrijving van de brander
12
15 Zekeringen hulptransformator servomotoren
16 Zekering hulpcircuits
17 Stekker/stopcontact vlamsensor
18 Klemmenbord hoofdvoeding
19 Luchtdrukschakelaar
20 Klemmenbord voor kit O
21 Klemmenbord toerensensor
22 Stekker/stopcontact servomotoren
N.B.
De brander kent twee soorten vergrendelingen:
Vergrendeling van de brander: het oplichten van de knop
13)(Afb. 6) (rode led) waarschuwt dat de brander is ver-
grendeld. Druk om te ontgrendelen op de drukknop
13)(Afb. 6).
Vergrendeling van de motoren: om de motor te ontgrende-
len, wordt verwezen naar de handleiding van de Inverter.
