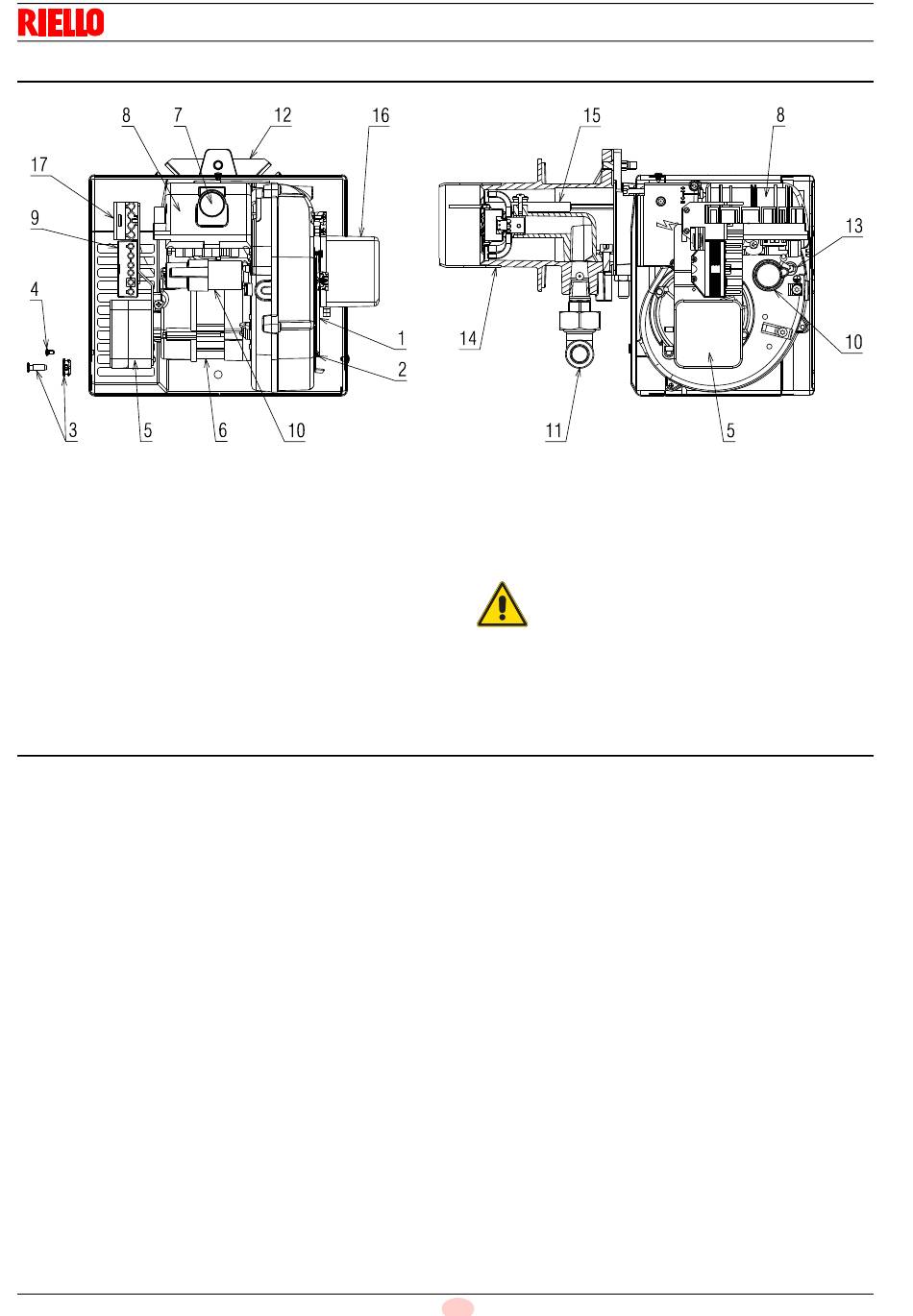

Beschrijving van de brander
1
Luchtkleppen
2
Blokkeerschroef luchtklep
3
Drukafnamepunt (-)
4
Schroef voor bevestiging kap
5
Luchtdrukschakelaar
6
Motor
7
Vergrendelingsignalisatie met ontgrendelingsknop
8
Controledoos
9
6-polig stopcontact voor gasstraat
10 Condensator
11 Kniestuk voor gasstraat
12 Flens
4.9
Geleverd materiaal
Schroeven met moeren . . . . . . . . . . . . . . . . . . . . . . . . . . . . N. 4
Afdichting . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . N. 1
Bevestigingsschroeven kap . . . . . . . . . . . . . . . . . . . . . . . . . N. 3
Draadleider. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . N. 1
Scharnier . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . N. 1
7-polige stekker . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . N. 1
4-polige stekker . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . N. 1
Handleiding . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . N. 6
Onderdelencatalogus . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . N. 1
20146130
Technische beschrijving van de brander
10
13 Drukafnamepunt (+)
14 Branderkop
15 Elektrode-sonde
16 Motortje voor opening klep
17 4-polig stopcontact voor 2° vlamgang
De draadleider en de bevestigingsschroef van de
kap die worden bijgeleverd, moeten aan dezelfde
kant van de gasstraat gemonteerd worden.
OPGELET
Controleer dat de bevestigingsschroeven van de
kap kunnen bereikt worden wanneer de brander is
geïnstalleerd. Vervang ze eventueel met diegene
die zijn bijgeleverd.
