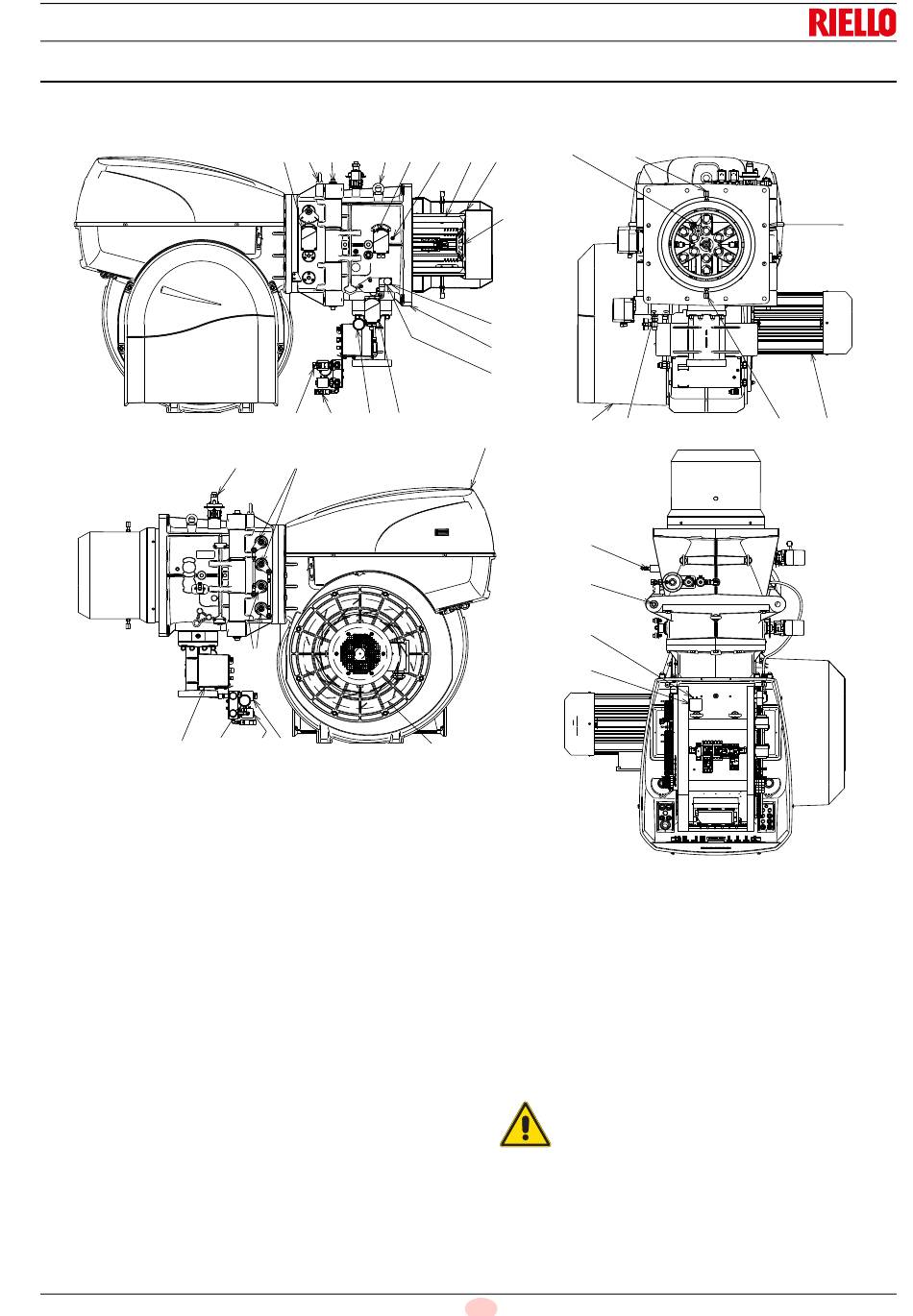

Beschrijving van de brander
14
32
1
Hefringen
2
Waaier
3
Motor van de ventilator
4
Servomotor van de luchtklep
5
Oliemodulator
6
Branderkop
7
Ontstekingsvlam
8
Schijf vlamstabiliteit
9
Kap schakelbord
10 Scharnier om brander te openen
11 Luchttoevoer van de ventilator
12 Mof
13 Scherm die op de brander bevestigd wordt
14 Manometer druk terugloop verstuiver
15 Afsluiter
16 Hendel voor verplaatsing van branderkop
17 Hendel voor beweging luchtklep
18 Luchtdrukschakelaar (type differentieel)
19 Drukafnamepunt lucht branderkop
20 Maximumgasdrukschakelaar met drukafnamepunt
21 Vlambeveilinging QRI
22 Drukafnamepunt voor luchtdrukschakelaar "+"
Technische beschrijving van de brander
4
1
10
1
30
24
23
27
26
16
17
17
29
25
19
6
15
7
8
20
12
28
11
9
21
10
22
18
2
23 Servomotor van gassmoorklep en olieregelventiel
24 Manometer druk op aanvoer
25 Veiligheidsventielen olie op aanvoer
26 Maximumoliedrukschakelaar op terugloop
27 Minimumoliedrukschakelaar
28 Drukafnamepunt gas branderkop
29 Veiligheidsventielen olie op terugloop
30 Servomotor regeling stand van afsluiter
31 Blokkeerschroeven van de afsluiter tijdens het transport
(vervangen met de bijgeleverde schroeven M12x25)
32 Kist Klemmenbord unit Aftakking
De brander kan zowel links als rechts geopend
worden zonder hinder vanwege de brandstoftoe-
voer.
VOORZICHTIG
Als de brander gesloten is, kan de scharnierpen
aan de andere zijde geplaatst worden.
