DX4020 | Installatie handleiding | 5.
4.2
DIP-schakelaar Adresinstellingen
voor de DS7240V2/DS7220V2
centrales
Zet het adres van de DX4020 op 134 als hij op een
DS7240V2 of DS7220V2 gebruikt wordt voor netwerk-
communicatie.

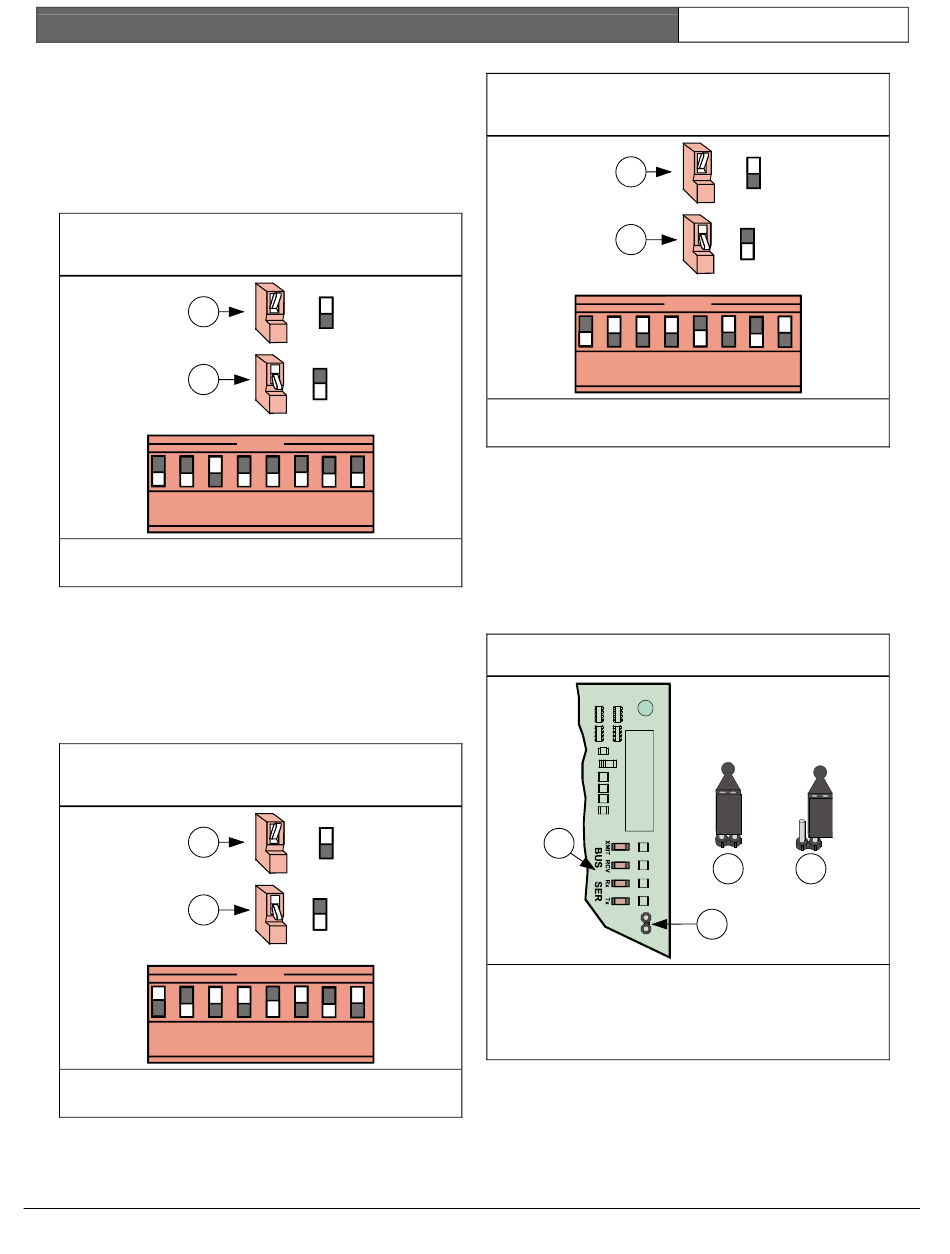

Figuur 7: DIP-schakelaarinstellingen voor
Adres 134
1
2
1 2 3 4 5 6 7 8
1 - OPEN (BOVEN) Positie
2 - GESLOTEN (BENEDEN) Positie
4.3
DIP-schakelaar Adresinstellingen
voor de DS7400Xi Centrale
Gebruik Optiebus-adressen 13 en 14 om rapporten te
sturen.
Gebruik Optiebus-adres 13 om aan te sluiten op RPS
voor programmeren op afstand.
Figuur 8: DIP-schakelaar Instellingen voor
Adres 13
1
2
1 2 3 4 5 6 7 8
1 - OPEN (BOVEN) Positie
2 - GESLOTEN (BENEDEN) Positie
Bosch Security Systems | 8/04 | F01U500987B
DX4020 LED's
=
=
OPEN
=
=
OPEN
Figuur 9: DIP-Schakelaar Instellingen voor
Adres 14
1
2
1 2 3 4 5 6 7 8
1 - OPEN (BOVEN) Positie
2 - GESLOTEN (BENEDEN) Positie
5.
DX4020 LED's
5.1
Ethernet/Seriële LED's
De DX4020 heeft vier Bus/Seriële status-LED's. Zie
Figuur 10 en Tabel 2 voor meer informatie.
Gebruik de P2 jumper om de LED aan (jumper
geplaatst) of uit (jumper verwijderd) te schakelen.
Figuur 10: DX4020 Ethernet/Seriële LED's
1
1 - Plaats van de Ethernet/Seriële LED's
2 - Plaats van de P2 Jumper
3 - LED Aan (Jumper Geplaatst) Positie
4 - LED Uit (Jumper Verwijderd) Positie
NL | 5
=
=
OPEN
3
4
2
