Bosch POPIT D9127U, D9127T - Module Installatiehandleiding
Overzicht

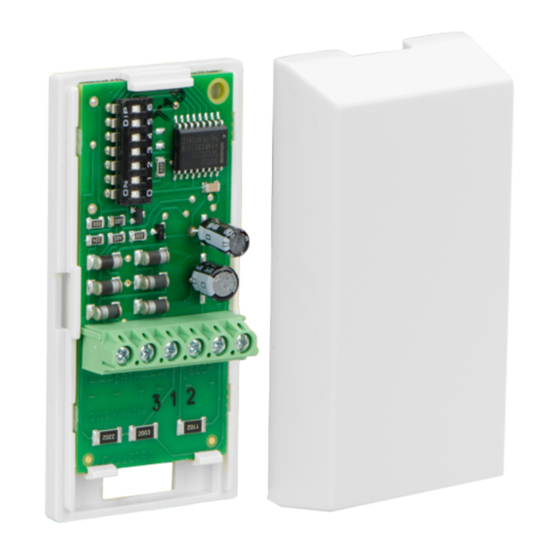

De D9127 Serie POPIT Modules omvat de D9127T (met magnetische sabotage schakelaar) en de D9127U (zonder sabotage). Ze worden gebruikt met een compatibel bedieningspaneel om uit te breiden buiten het standaard aantal ingebouwde initiatiepunten. Toekomstige systeemuitbreiding is zeer economisch, aangezien D9127 Serie POPIT's overal langs de tweedraads data-uitbreidingslus kunnen worden toegevoegd. Beide modules bevatten bewezen technologie die puntbewaking combineert met individuele apparaatadressering op één paar draden. Schroefklemmen bieden betrouwbare verbindingen voor de data-uitbreidingslus en de bedrading van de bewaakte sensorlus. De units zijn klein en eenvoudig te installeren in standaard inbouwdozen, boven verlaagde plafonds, kasten of andere toegankelijke locaties.
Installatie
Gebruik de stappen in dit gedeelte om de POPIT-module te installeren en te configureren.
Verwijder de afdekking
- Steek een kleine schroevendraaier met platte kop in een van de kleine sleuven aan de zijkant van de POPIT.
- Draai de schroevendraaier en verwijder de afdekking.
Verwijder de PCB
- Pak het klemmenblok op de PCB in één hand vast.
- Drie lipjes houden de PCB vast. Duw aan het uiteinde met de twee lipjes voorzichtig maar stevig één lipje weg van de PCB en til de hoek op.
- Duw voorzichtig maar stevig het andere lipje weg van de PCB en til de gehele PCB van de basis.
Monteer de POPIT-basis
Trek de bedrading door de bedradingsopening (zie Figuur 1). Monteer de POPIT-basis met behulp van de meegeleverde hardware om kortsluiting van de PCB te voorkomen.
Vervang de PCB
- Pak het klemmenblok op de PCB met één hand vast. Steek het DIP-schakelaar uiteinde van de PCB onder het enkele lipje.
- Trek voorzichtig maar stevig de twee lipjes aan de tegenoverliggende uiteinden weg van de PCB.
- Leg de PCB voorzichtig op zijn plaats en duw, indien nodig, de twee lipjes voorzichtig naar de PCB toe totdat de PCB stevig op zijn plaats zit.
Configuratie van DIP-schakelaar
Raadpleeg de onderstaande tabel voor DIP-schakelaar 0 instellingen en ZONEX en ZONEX 2 puntadres tabel voor DIP-schakelaar configuratie instellingen voor ZONEX en ZONEX 2.
| Bedieningspaneel | DIP-schakelaar 0 instelling |
| D7212B1 D8112 D9112B1 | Laat schakelaar 0 AAN staan. |
| D9412 | Raadpleeg de 9000 Serie Bedienings- en Installatiehandleiding (P/N: 74-07692-000). |
| D9412G D7412G | Raadpleeg ZONEX en ZONEX 2 puntadres tabel |
| D7212G | Raadpleeg ZONEX en ZONEX 2 puntadres tabel |
| D7212GV2 | Raadpleeg ZONEX en ZONEX 2 puntadres tabel |
| D7212GV3 | Raadpleeg ZONEX en ZONEX 2 puntadres tabel |
| D7212GV4 D9412GV4 D7412GV4 | Raadpleeg ZONEX en ZONEX 2 puntadres tabel. |
| B9512G B9512G-E B8512G B8512G-E | Raadpleeg ZONEX en ZONEX 2 puntadres tabel |
| Raadpleeg de installatiedocumentatie van het compatibele paneel voor aanvullende D9127 installatie-informatie. | |
Bedradingsinstructies
Raadpleeg de D8125 POPEX Bedienings- en Installatiehandleiding (P/N: 74-04247-000) en de bedienings-, installatie- en programmeerhandleidingen van het bedieningspaneel voor meer informatie over POPIT-installatie (inclusief type draad, lengte en geleiding) en programmering. Installeer een 33 kΩ eindweerstand op het verste punt van de lus voor een goede bewaking. Plaats de POPIT-afdekking terug wanneer de bedrading is voltooid.

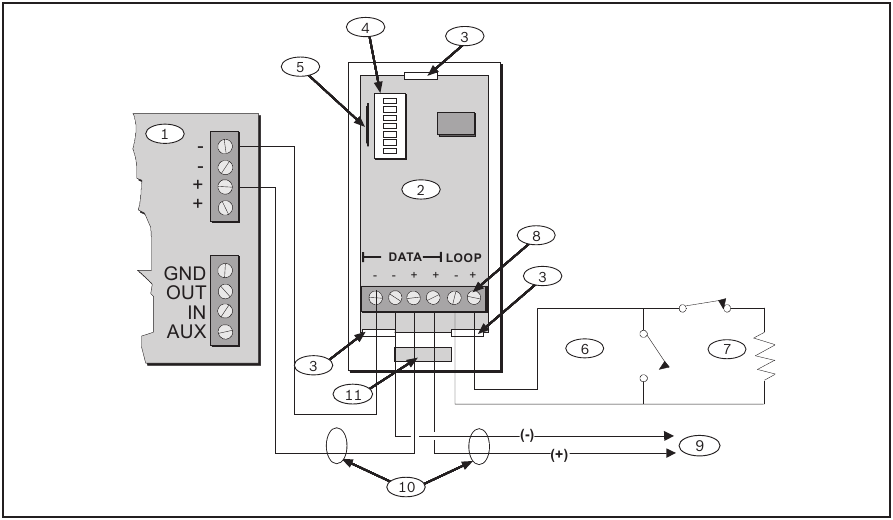

Figuur 1: POPIT-bedrading
LET OP!
Gebruik massieve draad bij gebruik van maximaal 12 AWG (0,1 mm) draad. Als u gevlochten draad gebruikt, zorg er dan voor dat u alle draden in het klemmenblok steekt.
| Oproep ― Beschrijving |
| 1 ― D8125 POPEX Module |
| 2 ― D9127U/T POPIT Module |
| 3 ― Lipje |
| 4 ― DIP-schakelaar |
| 5 ― Reed-schakelaar (alleen D9127T) |
| 6 ― Detectorlus |
| 7 ― 33 kΩ EOL-weerstand |
| 8 ― Aansluitingen (alle): 12 AWG massief (maximaal); 22 AWG (0,1 mm) gevlochten (minimaal) |
| 9 ― Zone uitbreidingslus naar andere POPIT's |
| 10 ― Bewaakt |
| 11 ― Draadopening van POPIT-basis |

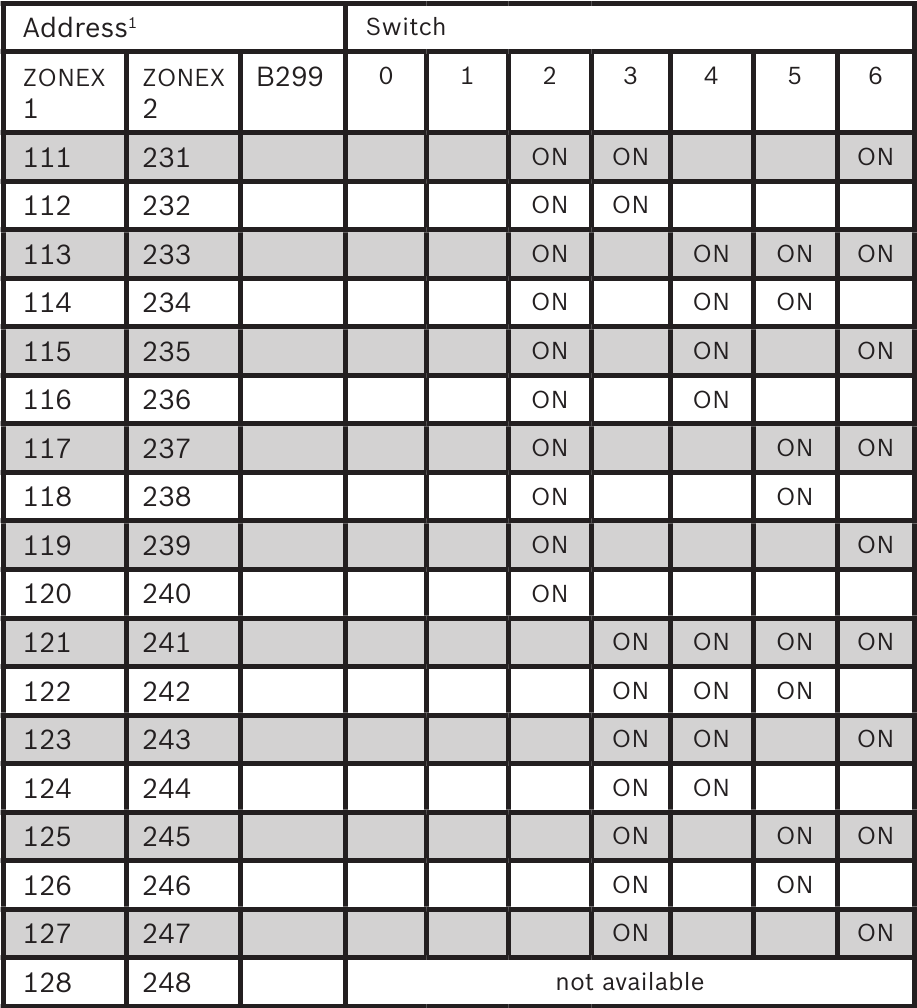

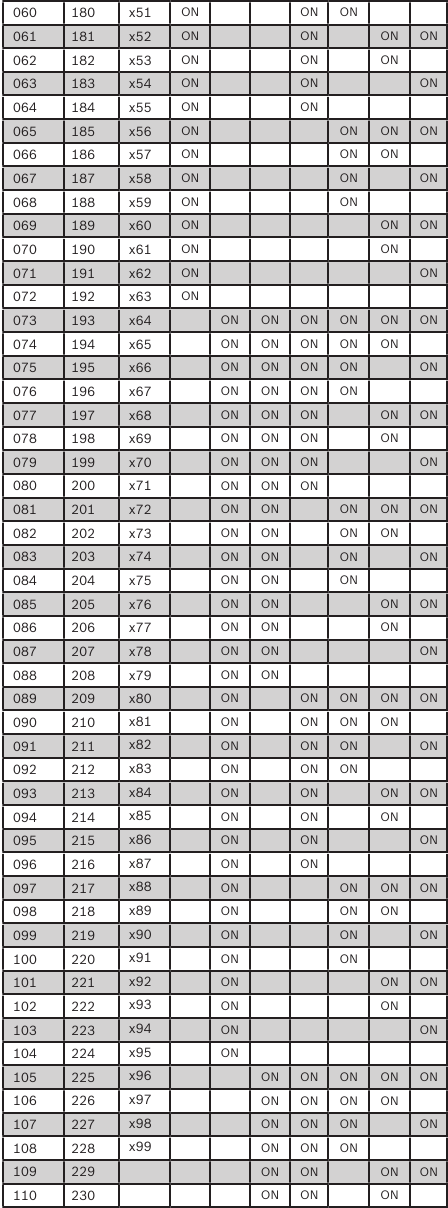

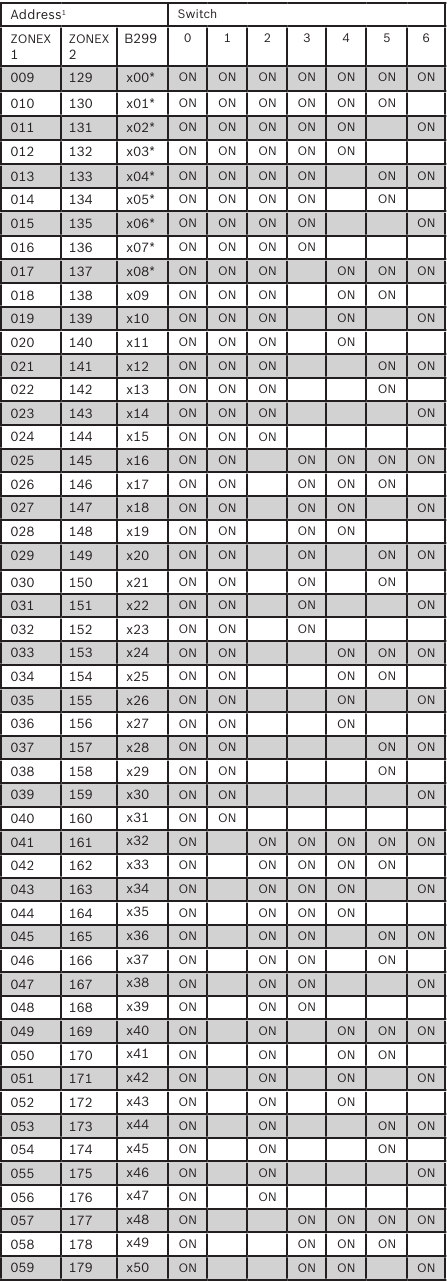

ZONEX en ZONEX 2 puntadres tabel
1 ZONEX 1: Punten 9 tot 127 (D9412G); Punten 9 tot 75 (D7412G).
ZONEX 2: Punten 129 tot 247 (D9412G).
B299: x = B299 module adres 0-5
* Deze puntnummers zijn niet beschikbaar voor B299 adres 0.
Specificaties
| Bedrijfsspanning | Nominaal 12 VDC geleverd door het bedieningspaneel |
| Bedrijfsstroom per D9127U/T | 0,8 mA Stand-by 0,8 mA Alarm |
Auteursrecht
Dit document is het intellectuele eigendom van Bosch Security Systems, Inc. en is auteursrechtelijk beschermd. Alle rechten voorbehouden.
Handelsmerken
Alle namen van hardware- en softwareproducten die in dit document worden gebruikt, zijn waarschijnlijk geregistreerde handelsmerken en moeten dienovereenkomstig worden behandeld.
Bosch Security Systems, Inc. productiedata van producten
Gebruik het serienummer op het productlabel en raadpleeg de website van Bosch Security Systems, Inc. op http://www.boschsecurity.com/datecodes/.
Bosch Security Systems, Inc.
130 Perinton Parkway
Fairport, NY 14450
USA
Bosch Sicherheitssysteme GmbH
Robert-Bosch-Ring 5
85630 Grasbrunn
Germany
© 2016 Bosch Security Systems, Inc.
