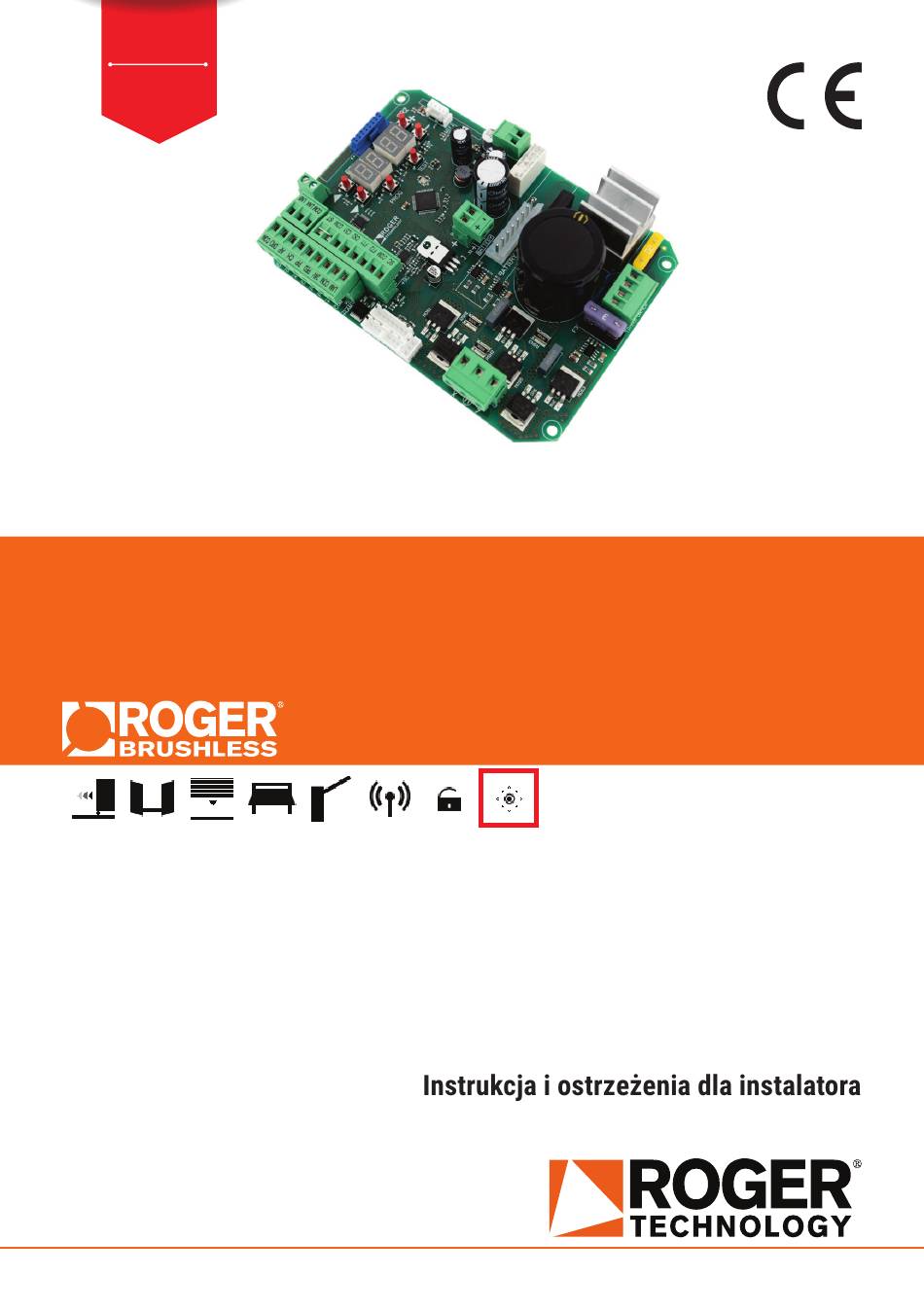

FW
r1.00
IS269 Rev.00 23/11/2023
B70/1THP
centrale di comando 36Vdc per
cancelli scorrevoli su colonna
Istruzioni originali
IT -
Istruzioni ed avvertenze per l'installatore
EN -
Instructions and warnings for the installer
DE -
Anweisungen und Hinweise für den Installateur
FR -
Instructions et consignes pour l'installateur
ES -
Instrucciones y advertencias para el instalador
PT -
Instruções e advertências para o instalado
NL -
Aanwijzingen en waarschuwingen voor de installateur
PL -
Advertenties
Inhoudsopgave
Gerelateerde Handleidingen voor Roger Technology B70/1THP
Samenvatting van Inhoud voor Roger Technology B70/1THP
- Pagina 1 IS269 Rev.00 23/11/2023 B70/1THP centrale di comando 36Vdc per cancelli scorrevoli su colonna Istruzioni originali IT - Istruzioni ed avvertenze per l’installatore EN - Instructions and warnings for the installer DE - Anweisungen und Hinweise für den Installateur FR - Instructions et consignes pour l’installateur...
- Pagina 3 INDICE • INDEX • INDEX • INDEXER • ÍNDICE • ÍNDICE • INDEX • INDEKS ITALIANO DEUTSCH 1 Simbologia 1 Symbole 2 Descrizione prodotto 2 Produktbeschreibung 3 Caratteristiche tecniche prodotto 3 Technische Daten des Produkts 4 Descrizione dei collegamenti 4 Beschreibung der Anschlüsse 5 Comandi e accessori 5 Befehle und Zubehör 6 Tasti funzione e display...
- Pagina 4 ESPAÑOL DUTCH 1 Símbolos 1 Symbolen 2 Descripción del producto 2 Beschrijving product 3 Características técnicas del producto 3 Technische kenmerken product 4 Descripción de las conexiones 4 Beschrijving aansluitingen 5 Comandos y accesorios 5 Bedieningen en accessoires 6 Teclas de función y pantalla 6 Functietoetsen en display 7 Encendido o puesta en servicio 7 Inschakeling en inbedrijfsstelling...
- Pagina 5 Dispositivo IP B74/BCONNECT B74/BCONNECT IP device r1.00 Connessione RS485 Display a 4 cifre e 6 tasti Connettore ad innesto per master/slave di programmazione radio ricevente (utilizzo futuro) 4 digit display and 6 Plug-in connector for radio RS485 master/slave programming buttons receiver connection (future use)
- Pagina 7 Limitatore di tensione B72/CL - Voltage limiter B72/CL SOLO PER HIGH SPEED E REVERSIBILE ONLY FOR HIGH SPEED AND REVERSIBLE vedere capitolo / see chapter 18 SEC2 SEC1 Scheda carica batteria B71/BCHP - B71/BCHP battery charger BLACK FUSE T10A 5x20 AGM Battery ONLY 2 x 12V 4,5Ah BATTERY CHARGER...
- Pagina 8 230 V~ (115 V~) F2 FUSIBILE FUSE H93/RX22A/I ANTENNA RICEVITORE RADIO RADIO RECEIVER B74/BCONNECT F1 FUSIBILE SEC2 SEC1 FUSE F3 FUSIBILE FUSE...
- Pagina 9 TW110 High Speed rosso +24V nero black +LAM SEC2 SEC1...
- Pagina 10 TW110 Standard - TW110 Reversible SEC2 SEC1...
- Pagina 11 RG58 max 10 m Antenna Orologio / Timer Apertura / Opening Chiusura / Closing STOP Passo passo Step by step Apertura parziale Bordo sensibile 1 COS1 Safety edge 1 Partial opening Bordo sensibile 2 FUSIBILE COS2 +24V Safety edge 2 FUSE max 1A Lampeggiante marrone...
- Pagina 12 COLLEGAMENTO CON 1 COPPIA FOTOCELLULE SINCRONIZZATE (MODALITÁ NORMALE, SOLO COPPIA MASTER) CONNECTION WITH 1 SYNCHRONISED PHOTOCELL PAIR (NORMAL MODE, MASTER PAIR ONLY) ROSSO = libero da jumper RED = jumper free JUMPER DI SINCRONIZZAZIONE (PER MASTER) SYNCHRONISATION JUMPER (FOR MASTER) 1 2 3 1 2 3 JUMPER DI ALLINEAMENTO...
- Pagina 13 COLLEGAMENTO CON 2 COPPIE FOTOCELLULE SINCRONIZZATE (MODALITÁ NORMALE, 1 MASTER E 1 SLAVE) CONNECTION WITH 2 SYNCHRONISED PHOTOCELL PAIRS (NORMAL MODE, 1 MASTER AND 1 SLAVE) ROSSO = libero da jumper RED = jumper free JUMPER DI SINCRONIZZAZIONE (PER MASTER) SYNCHRONISATION JUMPER 1 2 3 1 2 3...
- Pagina 14 TEST FOTOCELLULE · PHOTOCELLS TEST ( COLLEGAMENTO CON 1 COPPIA FOTOCELLULE SINCRONIZZATE (MODALITÁ NORMALE, SOLO COPPIA MASTER) CONNECTION WITH 1 SYNCHRONISED PHOTOCELL PAIR (NORMAL MODE, MASTER PAIR ONLY) ROSSO = libero da jumper RED = jumper free JUMPER DI SINCRONIZZAZIONE (PER MASTER) SYNCHRONISATION JUMPER 1 2 3...
- Pagina 15 TEST FOTOCELLULE · PHOTOCELLS TEST ( COLLEGAMENTO CON 2 COPPIE FOTOCELLULE SINCRONIZZATE (MODALITÁ NORMALE, 1 MASTER E 1 SLAVE) CONNECTION WITH 2 SYNCHRONISED PHOTOCELL PAIRS (NORMAL MODE, 1 MASTER AND 1 SLAVE) ROSSO = libero da jumper RED = jumper free JUMPER DI SINCRONIZZAZIONE (PER MASTER) 1 2 3...
- Pagina 16 BATTERY SAVING ( BATTERY SAVING + TEST FOTOCELLULE · PHOTOCELLS TEST ( COLLEGAMENTO CON 1 COPPIA FOTOCELLULE SINCRONIZZATE (MODALITÁ NORMALE, SOLO COPPIA MASTER) CONNECTION WITH 1 SYNCHRONISED PHOTOCELL PAIR (NORMAL MODE, MASTER PAIR ONLY) ROSSO = libero da jumper RED = jumper free JUMPER DI SINCRONIZZAZIONE (PER MASTER) SYNCHRONISATION JUMPER...
- Pagina 17 BATTERY SAVING ( BATTERY SAVING + TEST FOTOCELLULE · PHOTOCELLS TEST ( COLLEGAMENTO CON 2 COPPIE FOTOCELLULE SINCRONIZZATE (MODALITÁ NORMALE, 1 MASTER E 1 SLAVE) CONNECTION WITH 2 SYNCHRONISED PHOTOCELL PAIRS (NORMAL MODE, 1 MASTER AND 1 SLAVE) ROSSO = libero da jumper RED = jumper free JUMPER DI SINCRONIZZAZIONE (PER MASTER)
- Pagina 18 FINECORSA MAGNETICI · MAGNETIC LIMIT SWITCH è possibile acquistare il finecorsa separatamente / it is possible to purchase the limit switch separately (cod. MC786 / MC787) ENCODER Se par. = agisce come finecorsa di apertura / If par. = acts as opening limit switch FINECORSA MAGNETICO FINECORSA MAGNETICO...
-
Pagina 19: Beschrijving
16(COM) Ingang bediening STOP (N.C.). De opening van het veiligheidscontact veroorzaakt de stop van de beweging. OPMERKING: het contact wordt overbrugd in de fabriek door ROGER TECHNOLOGY. 21(ANT) Aansluiting poortvleugelsnne voor ontvanger met koppeling. Als de externe poortvleugelsnne wordt gebruikt, moet de kabel RG58 gebruikt worden. Aanbevolen ma- ximum lengte: 10 m. - Pagina 20 Speed en Omkeerbaar Voor meer informatie wordt verwezen naar de handleiding van de installatie van de batterijlader B71/BCHP. versies In de B70/1THP besturingseenheden voor High Speed motoren is de B72/CL spanningsbegrenzer toege- (toekomstig gebruik) voegd (door Roger Technology). B72/CL-spanningsbegrenzer. Als je de acculader nodig hebt, moet deze voor High Speed motoren versie HW 02 hebben, omdat deze begrenzer hierin is geïntegreerd.
-
Pagina 21: Functietoetsen En Display
Functietoetsen en display TOETS BESCHRIJVING Volgende parameter DOWN Vorige parameter DOWN Toename met 1 van de waarde van de parameter Afname met 1 van de waarde van de parameter PROG Lering van de slag PROG TEST TEST Activering van de TEST modus •... -
Pagina 22: Modus Van Weergave Van De Status Bedieningen En Veiligheden
Modus van weergave van de status bedieningen en veiligheden STATUS BEDIENINGEN STATUS VEILIGHEDEN COS1 COS2 POWER STOP STATUS VAN DE BEDIENINGEN: De aanduidingen van de bedieningen zijn gewoonlijk uitgeschakeld. Ze lichten op wanneer een bediening wordt ontvangen (bijvoorbeeld: wanneer een bediening stap-stap wordt gegeven, licht het segment PP op). -
Pagina 23: Standby-Modus
De display geeft rechts de status van de veiligheden weer. Het nummer van de veiligheidsklem in alarm knippert. Wanneer de poort helemaal is geopend of helemaal is gesloten, verschijnt op de display wat aanduidt dat de poort zich op de eindschakelaar van de opening of op de eindschakelaar van de sluiting bevindt. -
Pagina 24: Voordat De Handelingen Worden Uitgevoerd
Voordat de handelingen worden uitgevoerd 1. Selecteer het model van de geïnstalleerde automatisering met de parameter LEGENDA: HIGH SPEED Motor OMKEERBAAR Motor TYPE SELECTIE MODEL CONFIGURATIES MOTOR TW110/2000 2000 kg ONOMKEERBARE 1000 kg HIGH SPEED TW110/1000/HS zie hoofdstuk 13 "Speciale parameters voor High Speed" 1600 kg HIGH SPEED TW110/1600/HS zie hoofdstuk 13 "Speciale parameters voor High Speed"... -
Pagina 25: Inleerprocedure Met Eindschakelaars
Inleerprocedure met eindschakelaars x5 s PROG AP P- PH A5 PH A5 FO TO AU to x4 s (verschijnt als FT verbonden en ingeschakeld is) AU to OPENING GEOPEND SLUITING GESLOTEN • Druk 4 s lang op de toets PROG, op de display verschijnt •... -
Pagina 26: Inleerprocedure Zonder Eindschakelaars
Inleerprocedure zonder eindschakelaars x5 s PROG AP P- PH A5 PH A5 FO TO AU to x4 s (verschijnt als FT verbonden en ingeschakeld is) AU to OPENING GEOPEND SLUITING GESLOTEN • Druk 4 s lang op de toets PROG, op de display verschijnt •... -
Pagina 27: Inhoudsopgave Van De Parameters
Inhoudsopgave van de parameters PARAM. BESCHRIJVING PAGINA FABRIEKSWAARDE Selectie model automatisering zie hoofd. 12 Automatische hersluiting na pauzetijd (vanaf poort helemaal geopend) Automatische hersluiting na onderbreking netvoeding (black-out) Selectie functionering bediening stap-stap (PP) Voorknipperen Servicefunctie op bediening van gedeeltelijke opening (PED) Activering dodemansfunctie Controlelamp poort geopend / testfunctie fotocellen en "battery saving"... - Pagina 28 PARAM. BESCHRIJVING PAGINA FABRIEKSWAARDE Instelling bedrijfsmodus fotocel bij sluiting (FT2) Bedrijfsmodus fotocel (FT2) bij gesloten poort Activering van bediening van sluiting 6 s na de ingreep van de fotocel (FT1-FT2) Eindschakelaar ingeschakeld Afstelling van de stopruimte van de motor Selectie maximale slaglengte Selectie van de positie van installatie van de motor ten opzichte van de opening, aanzicht binnenzijde Selectie bedrijfsmodus welkomstverlichting...
-
Pagina 29: Menu Parameters
Menu parameters WAARDE PARAMETER PARAMETER Selectie model automatisering OPGELET! Een verkeerde instelling van storingen van de werking van de automatisering veroorzaken. OPMERKING: indien de standaard fabrieksparameters worden gereset, moet de waarde van de parameter handmatig opnieuw ingesteld worden. TW110/2000 - ONOMKEERBARE voor vleugel van 2000 kg TW110/1000/HS - ONOMKEERBARE voor vleugel van 1000 kg TW110/1600/HS - ONOMKEERBARE voor vleugel van 1600 kg TW110/1200/R - OMKEERBARE voor vleugel van 1200 kg... - Pagina 30 Activering dodemansfunctie Gedeactiveerd. Geactiveerd. De poort functioneert wanneer de bedieningen opening (AP) of sluiting (CH) ingedrukt worden gehouden. Wanneer de bediening wordt losgelaten, wordt de beweging van de poort gestopt. Controlelamp poort geopend / testfunctie fotocellen en "battery saving" De controlelamp is uit wanneer de poort is gesloten. De controlelamp licht vast op tijdens de manoeuvres en wanneer de poort is geopend.
- Pagina 31 Activering beheer opening met uitsluiting van de automatische hersluiting Indien geactiveerd, geldt de uitsluiting van de automatische hersluiting enkel voor de bediening die is geselecteerd door de parameter. Voorbeeld: als is ingesteld, wordt de automatische hersluiting uitgesloten na een bediening AP terwijl de automatische hersluiting wordt geactiveerd na de bedieningen PP en PED.
- Pagina 32 Afstelling gevoeligheid ingreep op obstakels Als de reactietijd op de kracht van de impact op de obstakels te lang is, moet de waarde van de parameter verkleind worden. Als de kracht van de impact op de obstakels te groot is, moet de waarde van de parameter verkleind worden.
- Pagina 33 Instelling bedrijfsmodus fotocel FT1 bij opening GEDEACTIVEERD. De fotocel is niet actief of is niet geïnstalleerd. STOP. De poort stopt de beweging en blijft gestopt tot de volgende bediening wordt gegeven. ONMIDDELLIJKE OMKERING. Als de fotocel wordt geactiveerd gedurende het manoeuvre van de opening wordt de bewegingsrichting van de poort onmiddellijk omgekeerd.
- Pagina 34 Beheer van twee parallel geschakelde 8k2 gevoelige randen (totale weerstand 4k1). De poort keert alleen om bij het openen. Beheer van twee parallel geschakelde 8k2 gevoelige randen (totale weerstand 4k1). De poort keert altijd om. OPMERKING: Met ontvanger ROGER TECHNOLOGY met koppeling. OPMERKING: Met ontvanger ROGER TECHNOLOGY met koppeling.
- Pagina 35 binnen 2 s na de druk op de toets CHB van de afstandsbediening moet bevestigd worden. Wanneer op de toets CHB wordt gedrukt, wordt de gedeeltelijke opening geactiveerd. De intermittentie wordt elektronisch bestuurd door het knipperlicht. Langzame intermittentie. Langzame intermittentie bij de opening, snel bij de sluiting. Selectie bedrijfsmodus welkomstverlichting Gedeactiveerd.
- Pagina 36 Selectie van de begrenzingen bij de werking op batterij OPMERKING: de parameter is enkel zichtbaar als par. anders is dan Geen begrenzing van de bedieningen, wanneer de batterijspanning onder de geselecteerde limiet daalt. Het is mogelijk om een signalering te activeren via de uitgang COR (als de parameters correct zijn ingesteld).
- Pagina 37 Weergave teller dagen inschakeling regeleenheid Het nummer bestaat uit de waarden van de parameters van OPMERKING: de waarden die zijn aangeduid in de tabel zijn puur indicatief Dagen inschakeling Voorbeeld: = 123 dagen Wachtwoord Wanneer het wachtwoord is geactiveerd ( ) kunnen de parameters weergegeven worden maar kunnen de waarden NIET gewijzigd worden.
-
Pagina 38: Speciale Parameters Serie High Speed
Hieronder worden bijkomende parameters aangeduid betreffende de activering van de High Speed technologie. Selectie model automatisering De parameter is in de fabriek ingesteld door ROGER TECHNOLOGY. LET OP! De waarde van parameter is in de fabriek ingesteld om het motormodel ( , zie onderstaande tabel) er storingen optreden. -
Pagina 39: Speciale Parameters Serie Omkeerbare
Hieronder worden bijkomende parameters aangeduid betreffende de activering van de OMKEERBARE technologie. Selectie model automatisering De parameter is in de fabriek ingesteld door ROGER TECHNOLOGY. OLET OP! De waarde van parameter is in de fabriek ingesteld om het motormodel ( , zie onderstaande tabel) te storingen optreden. -
Pagina 40: Signalering Van De Veiligheidsingangen En Van De Bedieningen (Modus Test)
Signalering van de veiligheidsingangen en van de bedieningen (modus TEST) Als geen vrijwillige bedieningen zijn geactiveerd, moet op de toets TEST gedrukt worden en moet het volgende gecontroleerd worden: DISPLAY MOGELIJKE OORZAAK INGREEP VANAF SOFTWARE TRADITIONELE INGREEP De greep van de deblokkering is Sluit de greep van de deblokkering en geopend. -
Pagina 41: Signalering Alarmen En Storingen
Signalering alarmen en storingen PROBLEEM ALARMSIGNALERING MOGELIJKE OORZAAK INGREEP Geen stroomtoevoer. Controleer de stroomkabel. LED POWER UIT Verbrande zekeringen. Vervang de zekering. LED POWER UIT Het wordt aanbevolen om de zekering alleen te ver- wijderen en opnieuw te plaatsen als er geen netspan- ning is. - Pagina 42 PROBLEEM ALARMSIGNALERING MOGELIJKE OORZAAK INGREEP Thermische beveiliging van De werking wordt binnen 2 minuten automatisch hersteld. de encoder geactiveerd. Batterijen leeg. Wacht tot de netspanning wordt hersteld. (btLO) De poort wordt niet Deblokkeerinrichting Reset de vrijgavehendel en controleer de verbinding geopend of niet open.
-
Pagina 43: Modus B74/Bconnect
Controleer de afstellingen van de parameters Geeft informatie weer over de elektronische spanningsbegrenzer (INTERN GEBRUIK TECHNISCHE ASSISTENTIE- DIENST ROGER TECHNOLOGY). • Om de parameters te overlopen, moeten de toetsen + / - gebruikt worden. Wanneer de laatste parameter wordt bereikt, moet teruggekeerd worden. -
Pagina 44: Werking Zonder Eindschakelaars
Modus "hulp op afstand" Het maakt de toegang en dus het beheer van alle gegevens van de besturingseenheid alleen mogelijk in de cloud- modus en dus met beheer op afstand. Wanneer hulp op afstand is ingeschakeld, verschijnt de melding ASCC (assistance connect controlled) op het display. Door op de TEST toets te drukken verdwijnt dit bericht gedurende 10 seconden, en is het mogelijk toegang te krijgen tot de parameters en andere functies van het display. -
Pagina 45: Modus Terugwinning Positie
EG-verklaring van overeenstemming Ondergetekende Dino Florian, wettelijke vertegenwoordiger van Roger Technology - Via Botticelli 8, 31021 Mogliano V.to (TV) VERKLAART dat het commandocentrum B70/1THP voldoet aan de essentiële eisen en andere relevante bepalingen die zijn vastgelegd in de volgende EG-richtlijnen: –...
