A. Laat het platform voorzichtig zakken; zie
1
van
Het bestuurdersplatform omhoog kantelen
(bladz.
1).
B. Beweeg de handgreep van de grendel naar de
voorkant van de maaimachine, terwijl het platform
bijna in de volledig neergelaten stand komt; zie
Figuur 1
van
Het bestuurdersplatform omhoog
kantelen (bladz.
Opmerking: Hierdoor komen de haken van de
grendel los van de grendelstaaf.
C. Laat het platform volledig neer en beweeg de
handgreep van de grendel naar de achterkant van
de maaimachine totdat de haken van de grendel
de grendelstaaf helemaal vastgrijpen; zie
van
Het bestuurdersplatform omhoog kantelen
(bladz.
1).
4. Verwijder de stoel van het platform.
Opmerking: Gooi de 4 borgmoeren (8 mm) en 4
ringen (8 mm) weg.
De stoel monteren
De stoel op het platform monteren

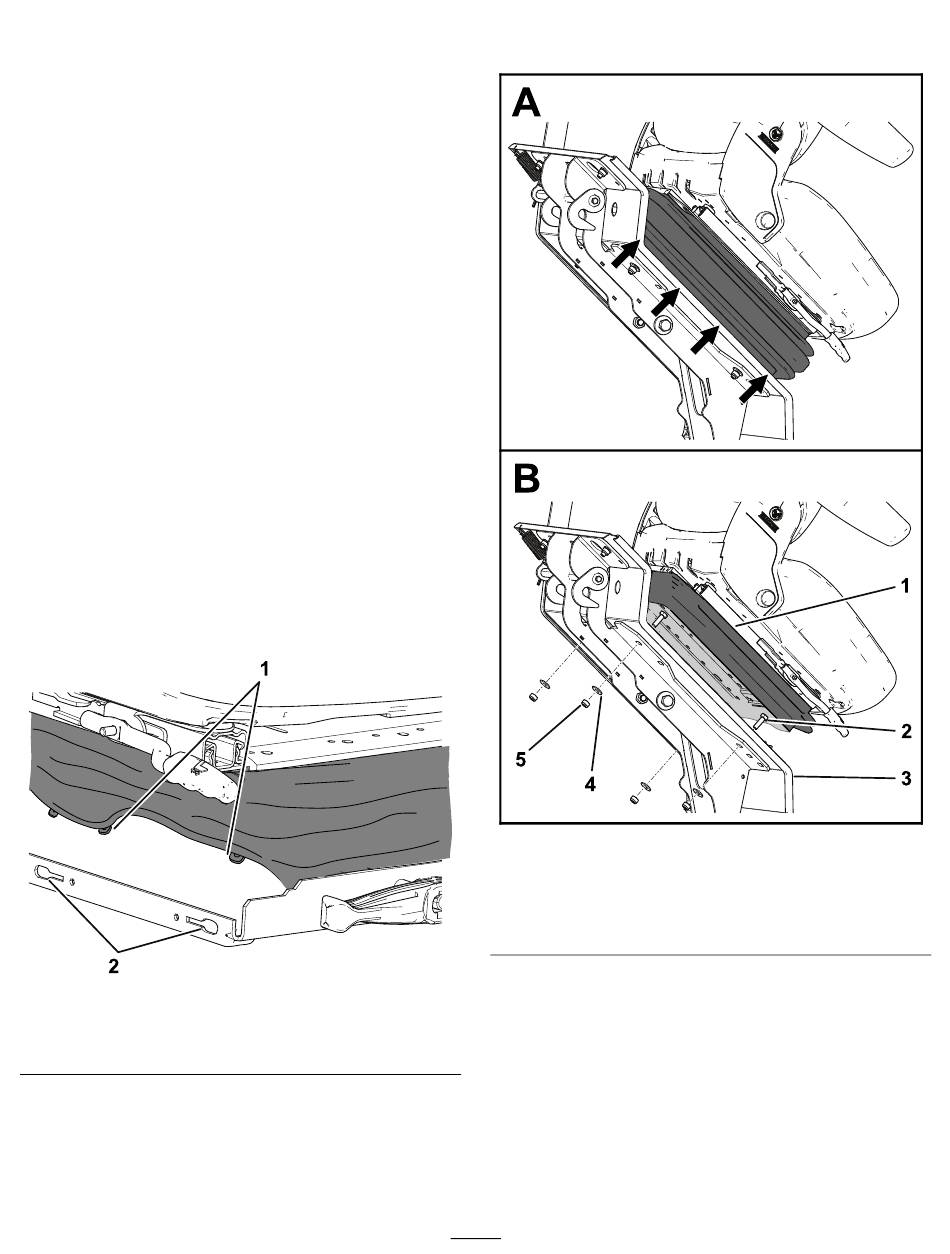

1. Til de kap als volgt van de onderste rand van de
stoelbasis
(Figuur
6):
A. Zoek aan de zijkanten van de kap van de stoelbasis
de montagelippen die uitsteken door de sleuven
in het kanaal van de stoelbasis.
1. Lippen (kap van
stoelbasis)
B. Trek de lippen langs de sleuf tot de lip zich over
de opening bevindt en trek de lip vervolgens naar
buiten en weg van het kanaal van de stoelbasis.
Opmerking: Trek de kap naar voren of naar
achteren, naargelang van welke lip u verwijdert.
1).
Figuur 6
2. Sleuven (kanaal van
stoelbasis)
Figuur
C. Wanneer alle lippen uit de sleuven zijn verwijderd,
trekt u de rubberen kap naar boven (A in
7).
Figuur 1
1. Beschermkapje
2. Bout (8 x 25 mm)
3. Stoelplatform
2. Zoek aan de onderplaat van de nieuwe stoel de
g189940
montageopeningen voor de stoel van uw machine
(Figuur
3
Figuur 7
4. Ring (8 mm)
5. Borgmoer (8 mm)
8).
Figuur
g189933
