Monteer de handgreep en de kabelbeugel aan
de kap met (2) schroeven
1. Handgreep
3
De stoel monteren
Benodigde onderdelen voor deze stap:
1
Stoel – model 30398 (optionele set)
Stoel met mechanische ophanging – model 30312
1
(optionele set) of luchtgeveerde stoelophanging –
model 30313 (optionele set)
Procedure
De Groundsmaster 3280-D-machine wordt geleverd
zonder stoel. Koop en monteer de optionele stoel
(model 30398) en de ophanging voor de mechanisch
geveerde stoel (model 30312) of de ophanging voor
de luchtgeveerde stoel (model 30313). Zie bij stoel
geleverde montage-instructies.
Opmerking:
Zie
5 De koker voor de
Gebruikershandleiding monteren (bladz. 15)
alvorens de stoel aan de stoelophanging te monteren.
(Figuur
5).

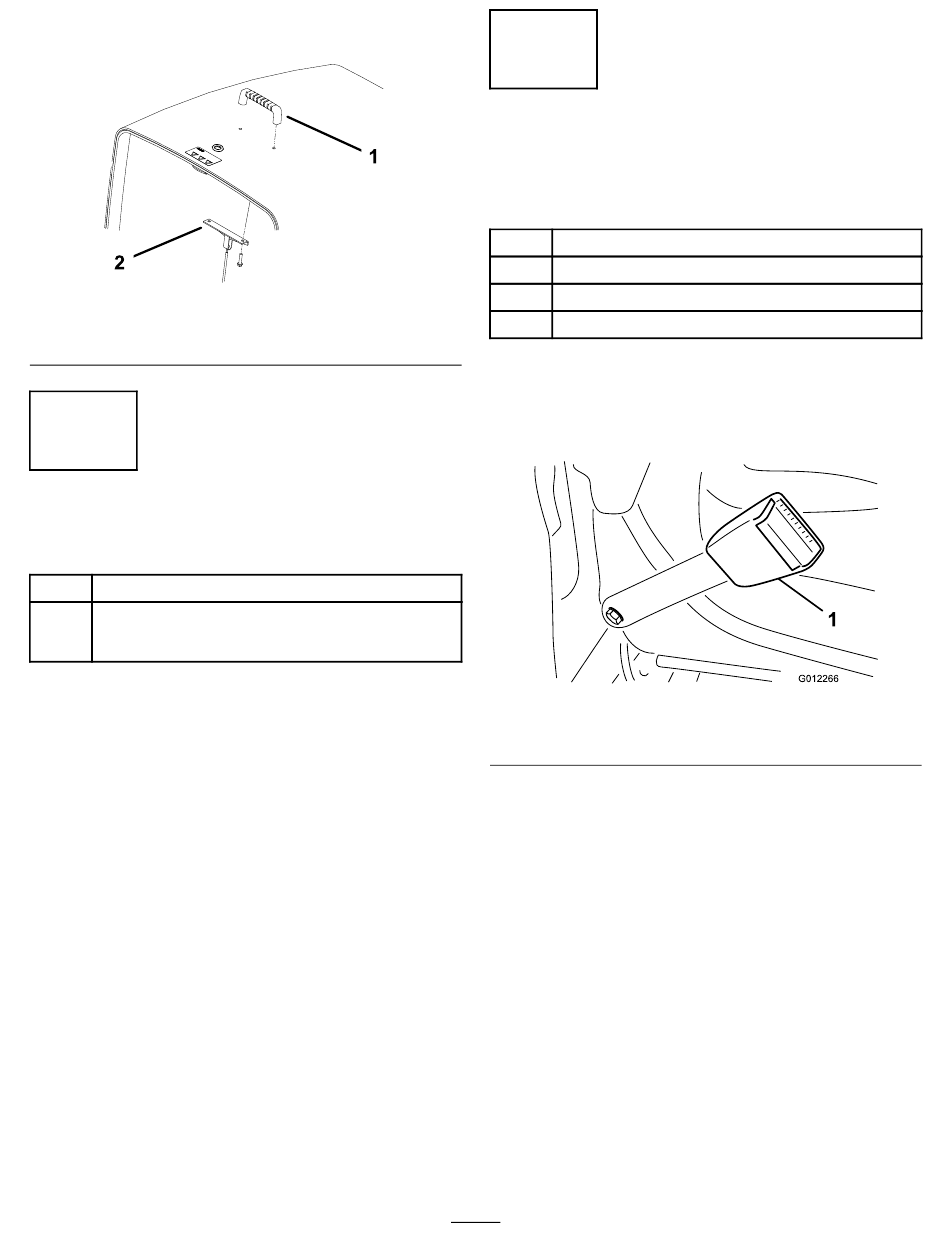

Figuur 5
2. Kabelbeugel van motorkap
4
De veiligheidsgordel
monteren
Benodigde onderdelen voor deze stap:
1
Veiligheidsgordel
2
Bouten (7/16" x 1")
g198430
2
Borgring (7/16")
2
Platte ring (7/16")
Procedure
Opmerking:
U moet de sluiting van de gordel aan
de rechterkant van de stoel monteren.
1. Sluiting van veiligheidsgordel
1.
Monteer het uiteinde van elke sluiting van de
veiligheidsgordel aan de gaten in de achterkant
van de stoel, met 2 bouten (7/16" x 1"),
onderlegringen (7/16") en veerringen (7/16")
(Figuur
6).
2.
Draai de bouten vast met een torsie van 61 tot
75 N·m.
15
Figuur 6
g012266
