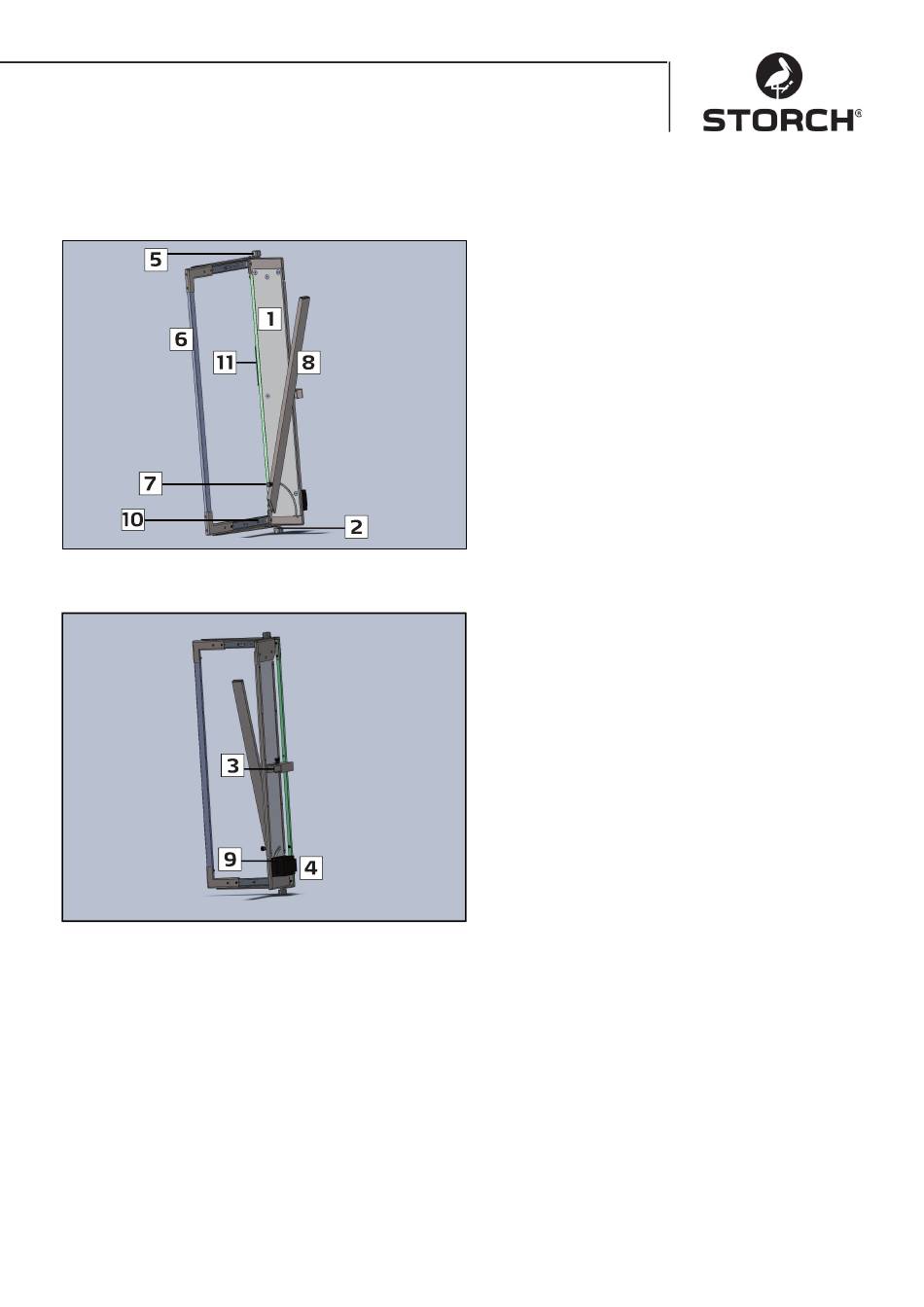

Descrizione dispositivo / Messa in funzione ProCut basic
Vista anteriore
Vista posteriore
Montaggio / Messa in funzione
L'apparecchio va consegnato nel cartone di trasporto e conservazione.
Aprire il cofanetto e prelevare il dispositivo
Non prendere il dispositivo dal cofanetto tenendolo dal archetto per taglio (n. 6).
Afferrare il dispositivo alla piastra di base (n. 1) e sollevarlo dal cofanetto.
Trasportare l'apparecchio al posto di lavoro sull'impalcatura e appoggiarlo con cautela sulla grande vite di
fissaggio nera (n. 2) per l'archetto per taglio. Aprire il chiavistello di sicurezza sul retro dell'apparecchio
(n. 3) al supporto impalcatura e agganciarlo nella barra superiore della spalliera. Ora la superficie imbottita
del trasformatore (n. 4) tocca alla barra inferiore dell'impalcatura della spalliera. Chiudere il chiavistello
di sicurezza (n. 3) al supporto impalcatura ed avvitare bene quest'ultimo. Controllare che l'apparecchio sia
agganciato in maniera sicura e che sia correttamente posizionato.
All manuals and user guides at all-guides.com
1
2 Vite di fissaggio inferiore per archetto per taglio
5 Vite di fissaggio superiore per archetto per taglio
6 Archetto per taglio
7 Vite di fissaggio per lama di appoggio
8 Lama di appoggio per pannello isolante
10 Scala per tagli di piegatura e di profondità
11 Ausilio per ugnatura ribaltabile
3 Chiavistello di sicurezza per supporto impalcatura
4 Trasformatore
9 Interruttore ON/OFF al trasformatore
33
Piastra di base
