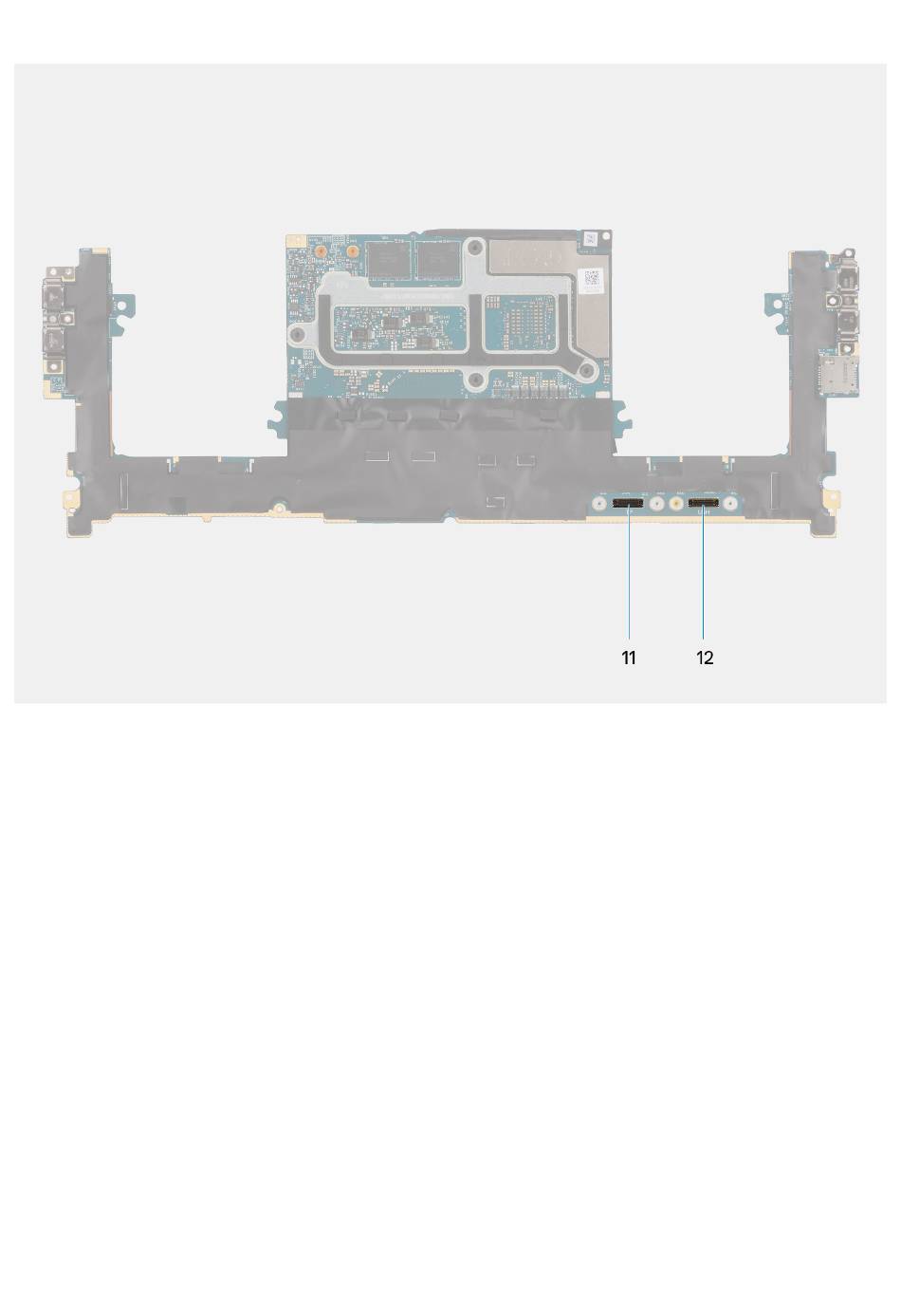

Afbeelding 59. Connectoren op uw systeemkaart
1. FPC-connector van de aan/uit-knop met vingerafdruklezer
2. FPC-connector van de audio-aansluiting
3. Kabelconnector van de processorventilator
4. Connector van de linkertweeterluidsprekerkabel
5. Geïntegreerde WLAN-kaart
6. FPC-connector van de LED-batterij
7. Batterijkabelconnector
8. M.2 2230/2280 SSD-slot
9. Kabelconnector van de ventilator van de grafische kaart
10. Connector van de rechterluidsprekerkabel
11. Touchpad FPC-connector
12. FPC-connector van USH-kaart
De afbeelding geeft de locatie van de systeemkaart aan en biedt een visuele weergave van de verwijderingsprocedure.
FRU's (op locatie te vervangen onderdelen) verwijderen en installeren
79
