12. Verwijder de drie schroeven (M2x4) waarmee de systeemkaart op de palmsteun- en toetsenbordeenheid wordt bevestigd.
13. Til en verwijder de systeemkaart van de palmsteun- en toetsenbordeenheid.
14. Verwijder de USB Type-C-beugel uit de rechterbovenhoek van de systeemkaart.
OPMERKING:
De nieuwe vervangende systeemkaart is voorgemonteerd met de USB Type-C-beugels. Alleen de USB Type-C-
beugel rechtsboven op de systeemkaart moet worden verwijderd.
15. Draai de systeemkaart om en verwijder de vier schroeven (M1.4x1.2) waarmee de FPC van de USH-kaart (voor modellen die worden
verzonden met een USH-kaart) en FPC van de touchpad aan de systeemkaart zijn bevestigd.
16. Verwijder de FPC van de USH-kaart (voor modellen die worden verzonden met een USH-kaart) en de FPC van de touchpad van de
systeemkaart.
OPMERKING:
De FPC van de USH-kaart en de FPC van de touchpad moeten worden overgebracht naar de nieuwe
vervangende systeemkaart.
OPMERKING:
Verwijder de USB Type-C-beugels niet van de onderkant van de systeemkaart.

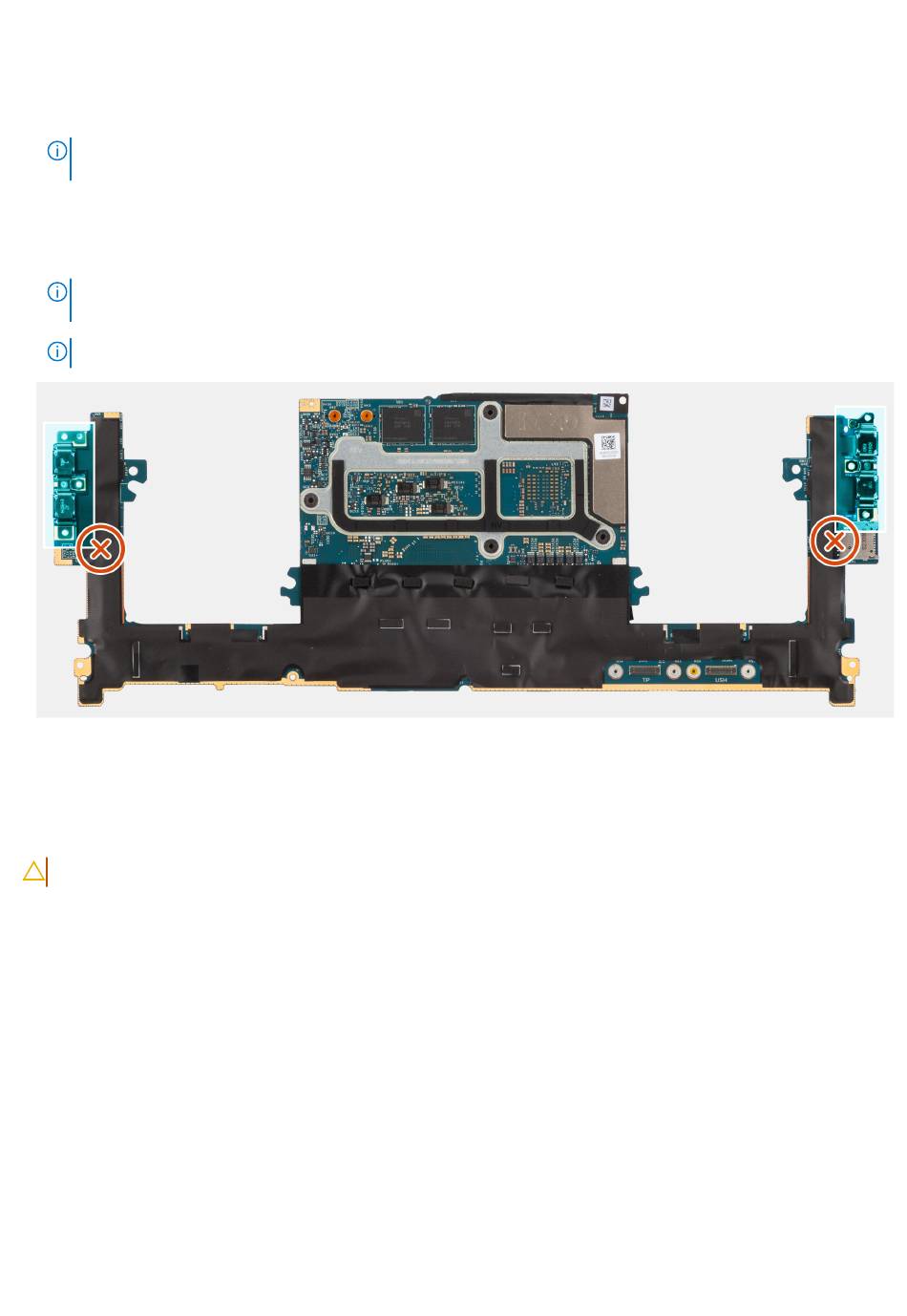

Afbeelding 63. USB Type-C-beugels aan de onderkant van de systeemkaart
De systeemkaart installeren
WAARSCHUWING:
De informatie in deze installatiesectie is alleen bedoeld voor geautoriseerde servicetechnici.
Vereisten
Als u een onderdeel vervangt, dient u het bestaande onderdeel te verwijderen alvorens de installatieprocedure uit te voeren.
Over deze taak
De volgende afbeelding geeft de connectoren op de systeemkaart aan:
FRU's (op locatie te vervangen onderdelen) verwijderen en installeren
83
