De Stang Verwijderen - Toro 139-4330 Installatie-Instructies
Inhoudsopgave

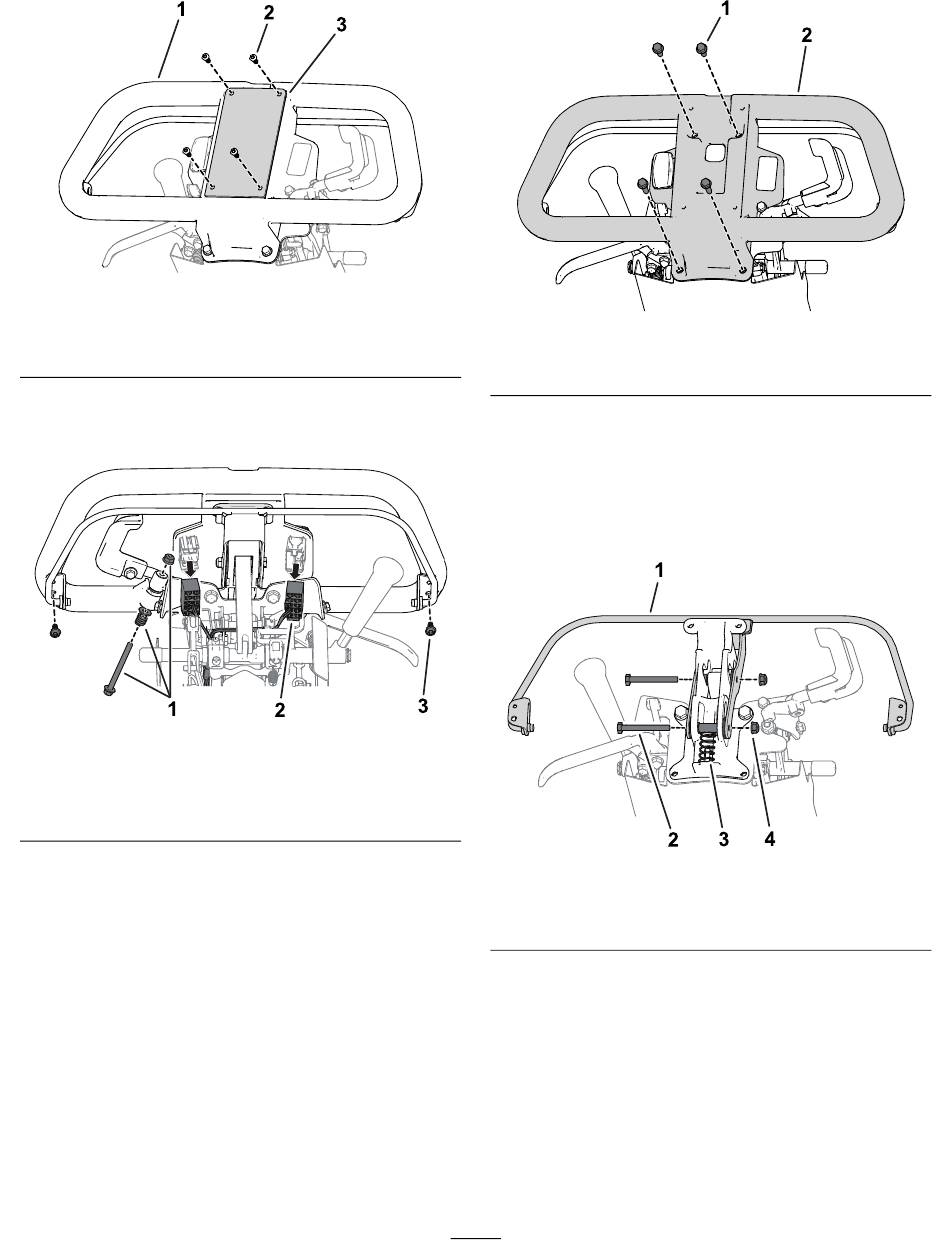

Figuur 3
1. Handgreep
2. Schroef
2.
Verwijder de moer, de bout, de drukveer en het
afstandssstuk waarmee de gasbedieningsarm is
bevestigd aan de handgreep
Figuur 4
1. Bevestigingsmateriaal
gasbediening
2. Kabelboomaansluiting
3.
Verwijder de kabelboomaansluitingen die zijn
gekoppeld aan de schakelaars op de handgreep
(Figuur
4).
4.
Verwijder de 2 schroeven waarmee de beugels
van de stang zijn bevestigd aan de handgreep
(Figuur
4).
5.
Verwijder de bouten en moeren waarmee de
handgreep is bevestigd aan de montagebeugel
van de handgreep
handgreep.
3. Paneel
(Figuur
4).
3. Schroef
(Figuur
5) en verwijder de
g287538
1. Bout
De stang verwijderen
1.
Verwijder de bouten en moeren waarmee de
stang aan de montagebeugel van de handgreep
is bevestigd. Verwijder de afstandsstukken,
pennen en veer
g287668
1. Stang
2. Bout
2.
Verwijder de stang van de montagebeugel van
de handgreep.
3.
Verwijder de pennen waarmee de
stangkoppeling is bevestigd aan de
bedieningsas
stangkoppeling.
3
Figuur 5
2. Handgreep
(Figuur
6).
Figuur 6
3. Veer
4. Moer
(Figuur
7) en verwijder de
g287667
g287719
