Inhoudsopgave

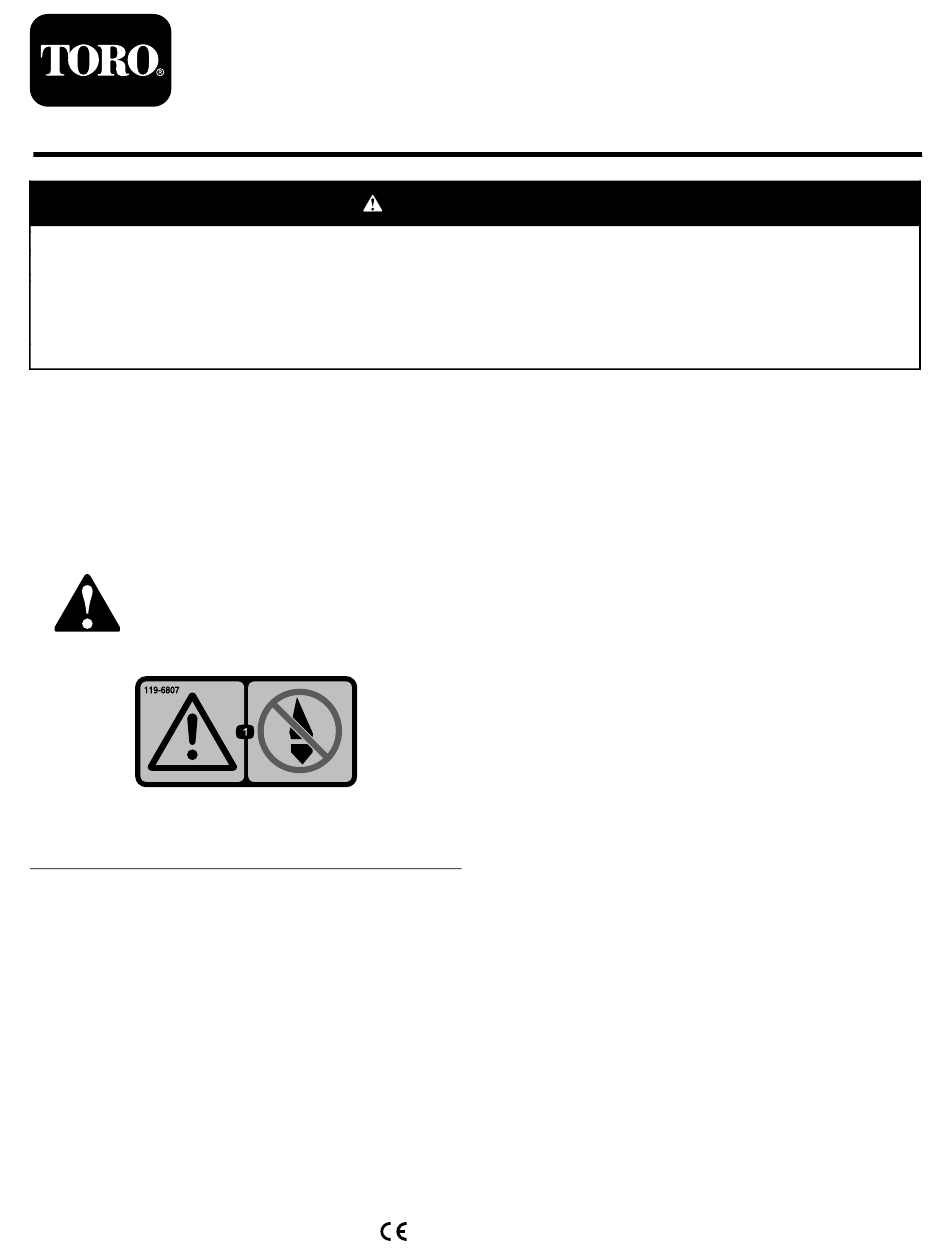

Spatschermset
Groundsmaster
Modelnr.: 139-3174
Gebruik van dit product kan leiden tot blootstelling aan chemische stoffen
waarvan de Staat Californië weet dat ze kanker, geboorteafwijkingen en andere
Veiligheid
Veiligheids- en
instructiestickers
Veiligheidsstickers en veiligheidsinstructies zijn gemakkelijk zichtbaar voor de bestuurder en
bevinden zich bij plaatsen waar gevaar kan ontstaan. Vervang alle beschadigde of verdwenen
stickers.
1. Waarschuwing – niet betreedbaar
© 2019—The Toro® Company
8111 Lyndale Avenue South
Bloomington, MN 55420
®
1200-serie getrokken cirkelmaaier
Proposition 65 Waarschuwing
schade aan het voortplantingssysteem veroorzaken.
119-6807
Registreer uw product op www.Toro.com.Vertaling van de oorspronkelijke tekst (NL)
WAARSCHUWING
CALIFORNIË
decal119-6807
Form No. 3429-672 Rev A
Installatie-instructies
Alle rechten voorbehouden *3429-672* A
Gedrukt in de VS
Inhoudsopgave
loading

Gerelateerde Handleidingen voor Toro 139-3174

Samenvatting van Inhoud voor Toro 139-3174

  • Pagina 1 Vervang alle beschadigde of verdwenen stickers. decal119-6807 119-6807 1. Waarschuwing – niet betreedbaar © 2019—The Toro® Company Registreer uw product op www.Toro.com.Vertaling van de oorspronkelijke tekst (NL) Alle rechten voorbehouden *3429-672* A 8111 Lyndale Avenue South Gedrukt in de VS Bloomington, MN 55420...

  • Pagina 2: Installatie

    Installatie Losse onderdelen Gebruik onderstaande lijst om te controleren of alle onderdelen zijn geleverd. Hoeveel- Procedure Omschrijving Gebruik heid – Geen onderdelen vereist De machine voorbereiden. Spatscherm Steunbuis Monteren van de spatschermen. Flenskopbout (5/16" x 1¾") Flensborgmoer (5/16") Gaten boren in de dwarsbalk van het –...

  • Pagina 3: Gaten Boren In De Dwarsbalk Van Het Chassis

    Gaten boren in de dwarsbalk van het chassis Geen onderdelen vereist Procedure g282354 Figuur 1 1. Flenskopbout (5/16" x 3. Steunbuis g284106 1¾") Figuur 2 2. Beugel (spatscherm) 4. Flensborgmoer (5/16") 1. Gaten (dwarsbalk van het chassis) Monteer de andere steunbuis op de Als uw machine geen gaten in de dwarsbalk van het andere beugel van het spatscherm met chassis heeft voor het spatscherm...
  • Pagina 4 g284107 Figuur 4 1. 11 mm spiraalboor g284109 Figuur 3 Doorboor beide wanden van de dwarsbalk op 1. 51 mm 3. 44,5 mm de gemerkte punten met een 11 mm spiraalboor (Figuur 2. 127 mm Herhaal stap aan het andere uiteinde van Meet 127 mm van het uiteinde van de dwarsbalk de dwarsbalk.

  • Pagina 5: Monteren Van De Spatschermen Op De Machine

    2 onderlegringen (5/16") en 2 flensborgmoeren (5/16"). Draai de bouten en moeren vast met 19,78 tot 25,42 N·m. Monteren van de Herhaal stap tot en met voor het spatscherm aan de andere kant van de machine. spatschermen op de machine Benodigde onderdelen voor deze stap: Bout (5/16"...
  • Pagina 6 Opmerkingen:...
  • Pagina 7 Opmerkingen:...
