FW
N6=17
IS83 Rev.15 13/11/2024

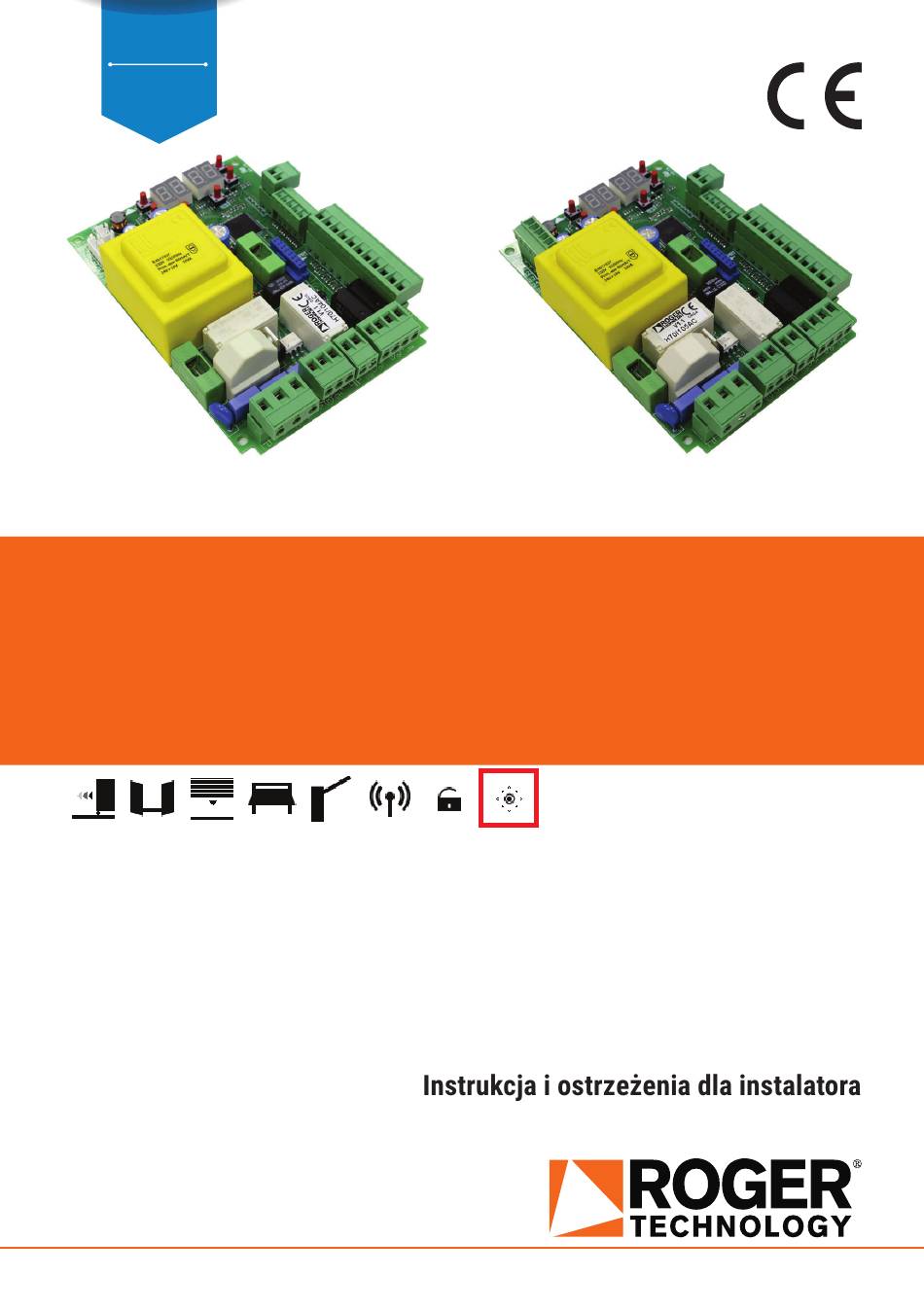

H70/104AC - H70/105AC
centrale di comando per 1 motore 230 V~
Istruzioni originali
IT -
Istruzioni ed avvertenze per l'installatore
EN -
Instructions and warnings for the installer
DE -
Anweisungen und Hinweise für den Installateur
FR -
Instructions et consignes pour l'installateur
ES -
Instrucciones y advertencias para el instalador
PT -
Instruções e advertências para o instalado
NL -
Aanwijzingen en waarschuwingen voor de installateur
PL -
Advertenties
Inhoudsopgave
Gerelateerde Handleidingen voor Roger Technology H70/104AC
Samenvatting van Inhoud voor Roger Technology H70/104AC
- Pagina 1 N6=17 IS83 Rev.15 13/11/2024 H70/104AC - H70/105AC centrale di comando per 1 motore 230 V~ Istruzioni originali IT - Istruzioni ed avvertenze per l’installatore EN - Instructions and warnings for the installer DE - Anweisungen und Hinweise für den Installateur FR - Instructions et consignes pour l’installateur...
- Pagina 3 14 Segnalazione degli ingressi di sicurezza e dei comandi 15 Meldung von Alarmen und Störungen (modalità TEST) 16 Mechanische Entriegelung (nur für H70/104AC) 15 Segnalazione allarmi e anomalie 17 Modus zur Korrektur der Position 16 Sblocco meccanico (solo per H70/104AC) 18 Abnahmeprüfung...
- Pagina 4 12 Menu parametrów 14 Sinalização das entradas de segurança e dos comandos (modalidade TEST) 15 Sinalização de alarmes e anomalias 16 Desbloqueio mecânico (apenas para H70/104AC) 163 sterowniczych (tryb TEST) 17 Modalidade de recuperação de posição 18 Teste 16 Odblokowanie mechaniczne (tylko H70/104AC) Declaração CE de conformidade...
- Pagina 5 H70/104AC N6=17 H70/105AC N6=17...
- Pagina 6 H70/104AC PROG TEST Apertura / Opening F315mA Chiusura / Closing FUSE Apertura parziale F315mA Partial opening Orologio / Timer RG58 max 10 m Antenna H93/RX22A/I RICEVITORE RADIO Passo passo / Step by step RADIO RECEIVER STOP COS1 Bordo sensibile 1...
- Pagina 7 H70/105AC PROG TEST Apertura / Opening F315mA Chiusura / Closing FUSE Apertura parziale F315mA Partial opening Orologio / Timer RG58 max 10 m Antenna H93/RX22A/I Passo passo / Step by step RICEVITORE RADIO RADIO RECEIVER STOP COS1 Bordo sensibile 1 Safety edge 1 COS2 Bordo sensibile 2...
- Pagina 8 FIFTHY/230 COS1 COS2 24V~ 230V⁓ Marrone/Brown Blu/Blue Marrone/Brown FUSIBILE F200mA FUSE F200mA 230V⁓ L N PE 9 10 Luce di cortesia Courtesy light 230 V⁓ 100 W Blu/Blue Marrone/Brown Marrone/Brown FUSIBILE max 1A FUSE max 1A 230V⁓ (impostare · set FIFTHY/230 230 V~ H70/EL...
- Pagina 9 H70/104AC Finecorsa meccanico Meccanic limit switch Finecorsa magnetico Magnetic limit switch...
- Pagina 10 Limit switch 1 Limit switch 1 Marrone/Brown Marrone/Brown Marrone/Brown Blu/Blue Blu/Blue Blu/Blue (impostare · set (impostare · set Finecorsa meccanico Finecorsa magnetico ROGER TECHNOLOGY ROGER TECHNOLOGY ROGER TECHNOLOGY ROGER TECHNOLOGY Mechanical limit switch Magnetic limit switch Blu/Blue Blu/Blue Rosso/Red ⁓ ⁓ Marrone/Brown...
- Pagina 11 COLLEGAMENTO CON 1 COPPIA FOTOCELLULE CONNECTION WITH 1 PHOTOCELL PAIR 1 2 3 4 5 COS1 COS2 24V⁓ COLLEGAMENTO CON 2 COPPIE FOTOCELLULE CONNECTION WITH 2 PHOTOCELL PAIRS 1 2 3 4 5 COS1 COS2 24V⁓ 1 2 3 4 5 SI RACCOMANDA L' USO DI fotocellule Serie F2ES - F2S / RECOMMENDED USE for Series F2ES - F2S photocells...
- Pagina 12 TEST FOTOCELLULE · PHOTOCELLS TEST ( COLLEGAMENTO CON 1 COPPIA FOTOCELLULE CONNECTION WITH 1 PHOTOCELL PAIR 1 2 3 4 5 COS1 COS2 24V⁓ COLLEGAMENTO CON 2 COPPIE FOTOCELLULE CONNECTION WITH 2 PHOTOCELL PAIRS 1 2 3 4 5 COS1 COS2 24V⁓...
- Pagina 13 H70/104AC H70/COR H70/COR R41/831 R41/830 V⁓ 2w V⁓ 2w R41/833 R41/832 NO ENCODER PROG TEST F315mA FUSE F315mA COS1 COS2 F6,3A FUSE F6,3A 230V⁓ IMPORTANTE! IMPORTANT! 1. Qualora la struttura della porta fosse di materiale 1. Si la structure de la porte est en matériau léger (par coppia motore molto bassi.
- Pagina 14 [C] Install the new H70/104AC or H70/105AC control unit. [C] Instale la nueva central H70/104AC o H70/105AC. [A] Das Steuergerät H70/101AC oder H70/103AC [A] Retire a unidade de controlo H70/101AC o entfernen.
-
Pagina 15: Beschrijving Product
Symbool voor de inzameling van het product volgens de AEEA-richtlijn. Beschrijving product De regeleenheid H70/104AC controleert de automatisering voor schuif- en kantelpoorten met 1 motor ROGER asynchroon monofase 230 V~ (of 115 V~ H70/104AC/115). De regeleenheid H70/105AC controleert de automatisering voor schuifpoorten met 1 motor asynchroon monofase 230 V~ (of 115 V~ H70/105AC/115). -
Pagina 16: Technische Kenmerken Product
Technische kenmerken product H70/104AC - H70/105AC H70/104AC/115 - H70/105AC/115 Voedingsspanning 230 V~ ± 10% 50 Hz 115 V~ ± 10% 60 Hz Maximum vermogensverbruik 650 W Zekeringen F2 = F315mA 250 V (5x20) bescherming voedingen accessoires Aansluitbare motoren Voeding motor... -
Pagina 17: Beschrijving Aansluitingen
AANSLUITING NETSPANNING - REGELEENHEID Voeding 230 V~ ±10% ² (max 15 m) ² (max 30 m) (115 V~ ±10% H70/104AC/115 - H70/105AC/115) AANSLUITING REGELEENHEID - ACCESSOIRES 2 Fotocellen - Ontvanger F2ES/F2S ² (max 20 m) 3 Fotocellen - Zender F2ES/F2S ²... - Pagina 18 (H70/104AC/115 - H70/105AC/115: 115 V~ ± 10% 60Hz). Voor H70/104AC: ROGER MOTOR aansluiting. AP-CM-CH OPMERKING: De bedrading wordt gerealiseerd in de fabriek door ROGER TECHNOLOGY (alleen H70/104AC). ALLEEN H70/105AC. De eindschakelaar voor stoppen tijdens het openen kan verbonden worden aan de veiligheidsklemmen AP-CM en de eindschakelaar voor stoppen tijdens het sluiten aan de veiligheidsklemmen CH-CM.
- Pagina 19 18(ST) 13(COM) Ingang bediening STOP (N.C.). De opening van het veiligheidscontact veroorzaakt de stop van de beweging. OPMERKING: het contact wordt overbrugd in de fabriek door ROGER TECHNOLOGY. 19(PP) 13(COM) Ingang bediening stap-stap (N.O.). De werking van de bediening wordt afgesteld door de parameter 21(ANT) Aansluiting poortvleugelsnne voor ontvanger met koppeling.
-
Pagina 20: Functietoetsen En Display
². Na de activering van de eindschakelaar wordt de poort gestopt. 34 35 De ingang 24 V~ wordt alleen gebruikt om de magnetische eindschakelaars ROGER TECHNOLOGY te voeden. De magnetische eindschakelaar ROGER TECHNOLOGY is voorbereid met een plug-in connector. OPMERKING: FC-COM NIET overbruggen. -
Pagina 21: Bedrijfsmodus Display
Bedrijfsmodus display • Modus van weergave parameters WAARDE PARAMETER PARAMETER Voor de gedetailleerde beschrijving van de parameters wordt verwezen naar hoofdstuk 12. • Modus van weergave van de status bedieningen en veiligheden STATUS BEDIENINGEN STATUS VEILIGHEDEN STATUS VAN DE BEDIENINGEN: zijn gewoonlijk uitgeschakeld. -
Pagina 22: Standby-Modus
OPMERKING Na 10 s van inactiviteit geeft de display opnieuw de status van de bedieningen en de veiligheden weer. • Stand By Modus De modus wordt geactiveerd na 30 min van inactiviteit. De LED POWER knippert langzaam. + - gedrukt. POWER Lering van de slag Voor een correcte functionering is het noodzakelijk om de lering van de slag uit te voeren. - Pagina 23 10.1 Procedure voor lering met encoder geactiveerd, met of zonder eindschakelaar (SERIE M30-H30-R30-G30-E30) TEST Zie hoofdstukken 14 en 15 TEST TEST PROG PROG AP P- AU to 1 click x4 s OPENING GEOPEND AU to AU to SLUITING GESLOTEN • Verlaat de bundel van de fotocellen zodat de procedure niet wordt onderbroken. •...
- Pagina 24 10.2 Procedure voor lering met eindschakelaar, zonder encoder (SERIE R30/1209 - G30/2205) LET OP: aan - Afstelling van de vertragingkruimte. TEST Zie hoofdstukken 14 en 15 TEST TEST PROG PROG AP P- AP 1 1 click x4 s OPENING GEOPEND CH 1 x2 s SLUITING...
-
Pagina 25: Procedure Voor Lering Zonder Eindschakelaar En Zonder Encoder
10.3 Procedure voor lering zonder eindschakelaar en zonder encoder LET OP: aan - Afstelling van de vertragingkruimte. TEST Zie hoofdstukken 14 en 15 TEST TEST 3-4 s PROG PROG PROG AP 1 AP P- 1 click x4 s 1 click OPENING GEOPEND 3-4 s... -
Pagina 26: Inhoudsopgave Van De Parameters
Inhoudsopgave van de parameters FABRIEKS- PARAM. BESCHRIJVING PAGINA WAARDE Automatische hersluiting na pauzetijd (vanaf poort helemaal geopend) Automatische hersluiting na onderbreking netvoeding (black-out) Selectie functionering bediening stap-stap (PP) Voorknipperen Servicefunctie op bediening van gedeeltelijke opening (PED) Activering dodemansfunctie Controlelamp poort geopend / testfunctie fotocellen en "battery saving" Afstelling van de vertragingkruimte (%) Afstelling controle positie poort volledig open / gesloten Afstelling gedeeltelijke opening (%) - Pagina 27 FABRIEKS- PARAM. BESCHRIJVING PAGINA WAARDE Bedrijfsmodus fotocel (FT2) bij gesloten poort Activering van bediening van sluiting 6 s na de ingreep van de fotocel (FT1-FT2) Activering van de rem op de mechanische aanslag/eindschakelaar in opening en sluiting Activering van de rem na ingreep van de fotocellen Activering van de rem na een STOP-commando Activering van de rem na omschakeling opent -->...
-
Pagina 28: Menu Parameters
Menu parameters WAARDE PARAMETER PARAMETER Automatische hersluiting na pauzetijd (vanaf poort helemaal geopend) Gedeactiveerd. Van 1 tot 15 pogingen van hersluiting (na ingreep van de fotocellen). De poort zal onbeperkt proberen te sluiten. Automatische hersluiting na onderbreking netvoeding (black-out) na een voorknippertijd van 5 s (onafhankelijk van de waarde die is ingesteld in de parameter De hersluiting gebeurt in de modus “herstel positie”... -
Pagina 29: Afstelling Automatische Sluitingstijd
Controlelamp poort geopend / testfunctie fotocellen en "battery saving" De controlelamp is uit wanneer de poort is gesloten. De controlelamp licht vast op tijdens de manoeuvres en wanneer de poort is geopend. De controlelamp knippert langzaam tijdens het manoeuvre van de opening. De controlelamp licht vast op wanneer de poort helemaal is geopend. -
Pagina 30: Activering Elektroslot
Afstelling van de vervroegde tijd op de activering van het elektroslot Stelt de activeringstijd van het elektroslot vòòr ieder manoeuvre in. OPMERKING: parameter enkel zichtbaar indien het elektroslot geactiveerd is ( van 0 tot 2 s. Activering elektroslot Stelt de activeringsduur van het elektroslot af. OPMERKING: parameter enkel zichtbaar indien het elektroslot geactiveerd is ( Gedeactiveerd. - Pagina 31 Activering slag deblokkering elektroslot (drukslag) Gedeactiveerd. Geactiveerd. De actieve regeleenheid (van 1 s tot max 4 s) geeft bij elk openingsmanoeuvre een druk in de richting van de sluiting om het elektroslot vrij te geven. Door de deblokkeringsslag te activeren worden automatisch (vervroeging elektroslot = 1 s) en (duur elektroslot = 3 s) geactiveerd.
- Pagina 32 Instelling bedrijfsmodus fotocel FT2 bij opening STOP. De poort stopt de beweging en blijft gestopt tot de volgende bediening wordt gegeven. ONMIDDELLIJKE OMKERING. Als de fotocel wordt geactiveerd gedurende het manoeuvre van de opening wordt de bewegingsrichting van de poort onmiddellijk omgekeerd. de poort verder geopend.
-
Pagina 33: Activering Eindschakelaar
Contact met weerstand van 8k2. De beweging van de poort wordt altijd omgekeerd. OPMERKING: u de voeding opnieuw aan. Herhaal de procedure van de lering. OPMERKING: Met ontvanger ROGER TECHNOLOGY met koppeling. OPMERKING: Met ontvanger ROGER TECHNOLOGY met koppeling. STAP STAP. -
Pagina 34: Selectie Bedrijfsmodus Welkomstverlichting
Welkomstverlichting. De uitgang COR wordt bestuurd door de afstandsbediening. Het licht blijft vast oplichten zolang de afstandsbediening actief is. De parameter wordt verwaarloosd. Welkomstverlichting ON-OFF. De uitgang COR wordt bestuurd door de afstandsbediening. De afstandsbediening schakelt de welkomstverlichting in/uit. De parameter wordt verwaarloosd. - Pagina 35 Weergave teller manoeuvres Het nummer bestaat uit de waarden van de parameters van vermenigvuldigd met 100. OPMERKING: de waarden die zijn aangeduid in de tabel zijn puur indicatief Uitgevoerde manoeuvres Voorbeeld: x100 = 12.300 manoeuvres Weergave urenteller manooeuvres Het nummer bestaat uit de waarden van de parameters van OPMERKING: de waarden die zijn aangeduid in de tabel zijn puur indicatief Uren manoeuvres Voorbeeld:...
- Pagina 36 Er kunnen twee tegengestelde schuifautomatiseringen verbonden worden met een regeleenheid H70/104AC-105AC. besturingseenheiden A of B geplaatst wordt. Gebruik de uitgang COR om de radiocommando's te beheren. Stel de parameter in op de waarde RECEIVER CARD Relay 24V...
-
Pagina 37: Signalering Van De Veiligheidsingangen En Van De Bedieningen (Modus Test)
Signalering van de veiligheidsingangen en van de bedieningen (modus TEST) gecontroleerd worden: DISPLAY MOGELIJKE OORZAAK INGREEP VANAF SOFTWARE TRADITIONELE INGREEP De greep van de deblokkering is Sluit de greep van de deblokkering en geopend. draai de sleutel in de sluitpositie. (Sb) Controleer de aansluiting op het contact van de deblokkering. -
Pagina 38: Signalering Alarmen En Storingen
OPMERKING display. Mechanische deblokkering (enkel voor H70/104AC) opening in de modus van terugwinning positie (zie hoofdstuk 17). De inschakeling van een van de twee eindschakelaars staat de onmiddellijke recuperatie van de positie toe. Modus terugwinning positie een manoeuvre in de modus positieterugwinning. -
Pagina 39: Eg-Verklaring Van Overeenstemming
• Controleer de correcte werking van het deblokkeersysteem (enkel voor H70/104AC). EG-verklaring van overeenstemming V.to (TV) VERKLAART dat het commandocentrum H70/104AC - H70/105AC voldoet aan de essentiële eisen en andere relevante bepalingen die zijn vastgelegd in de volgende EG-richtlijnen: - 2014/35/UE LVD-richtlijn... - Pagina 40 ROGER TECHNOLOGY Via S. Botticelli 8 • 31021 Bonisiolo di Mogliano Veneto (TV) • ITALIA P.IVA 01612340263 • Tel. +39 041.5937023 • Fax. +39 041.5937024 info@rogertechnology.it • www.rogertechnology.com...
