3.8

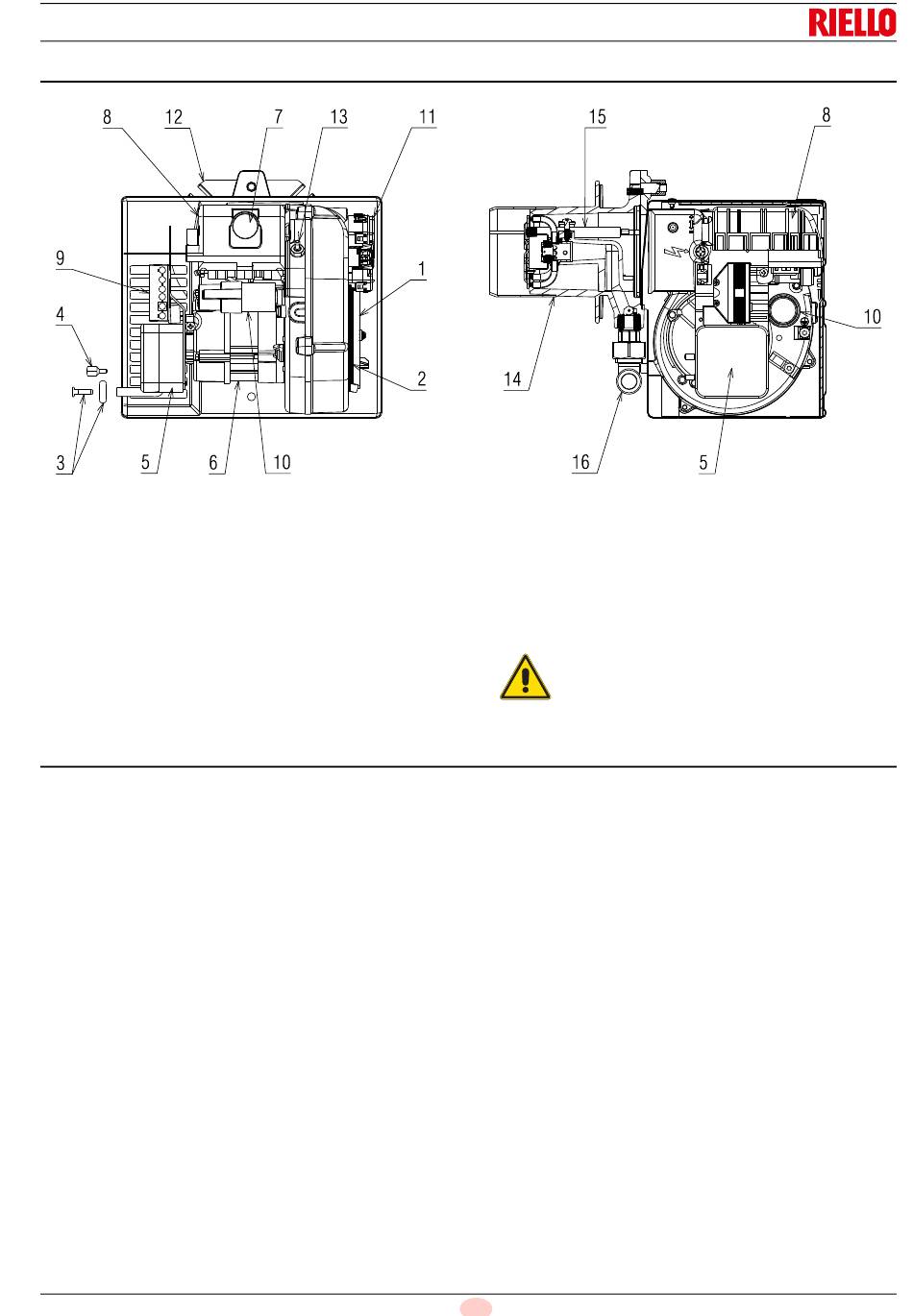

Beschrijving van de brander
1
Luchtkleppen
2
Blokkeerschroef luchtklep
3
Drukafnamepunt (-)
4
Schroef voor bevestiging kap
5
Luchtdrukschakelaar
6
Motor
7
Vergrendelingsignalisatie met ontgrendelingsknop
8
Controledoos
9
6-polig stopcontact voor gasstraat
10 Condensator
3.9
Geleverd materiaal
Schroeven met moeren . . . . . . . . . . . . . . . . . . . . . . . . . . . . N. 4
Afdichting . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . N. 1
Bevestigingsschroeven kap . . . . . . . . . . . . . . . . . . . . . . . . . N. 3
Draadleider . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . N. 1
Scharnier . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . N. 1
7-polige stekker . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . N. 1
Handleiding . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . N. 1
Onderdelencatalogus . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . N. 1
Technische beschrijving van de brander
9
11 Actuator
12 Flens
13 Drukafnamepunt (+)
14 Branderkop
15 Elektrode-sonde
16 Kniestuk voor gasstraat
De draadleider en de bevestigingsschroef van de
kap die worden bijgeleverd, moeten aan dezelfde
kant van de gasstraat gemonteerd worden.
OPGELET
NL
20065193
Afb. 4
20146123
