Effectuer les raccordements
• Chaque lampe peut être raccordée directement ou à l'aide d'une ou plusieurs rallonges câble
LunAqua Power LED 10 m (42636) au pilote d'alimentation. La longueur maximale de raccorde-
ment entre une lampe et le pilote d'alimentation ne doit pas dépasser 45 m.
• La puissance de raccordement max. du pilote d'alimentation ne doit pas être dépassée.
(→ Notice d'utilisation du pilote d'alimentation)

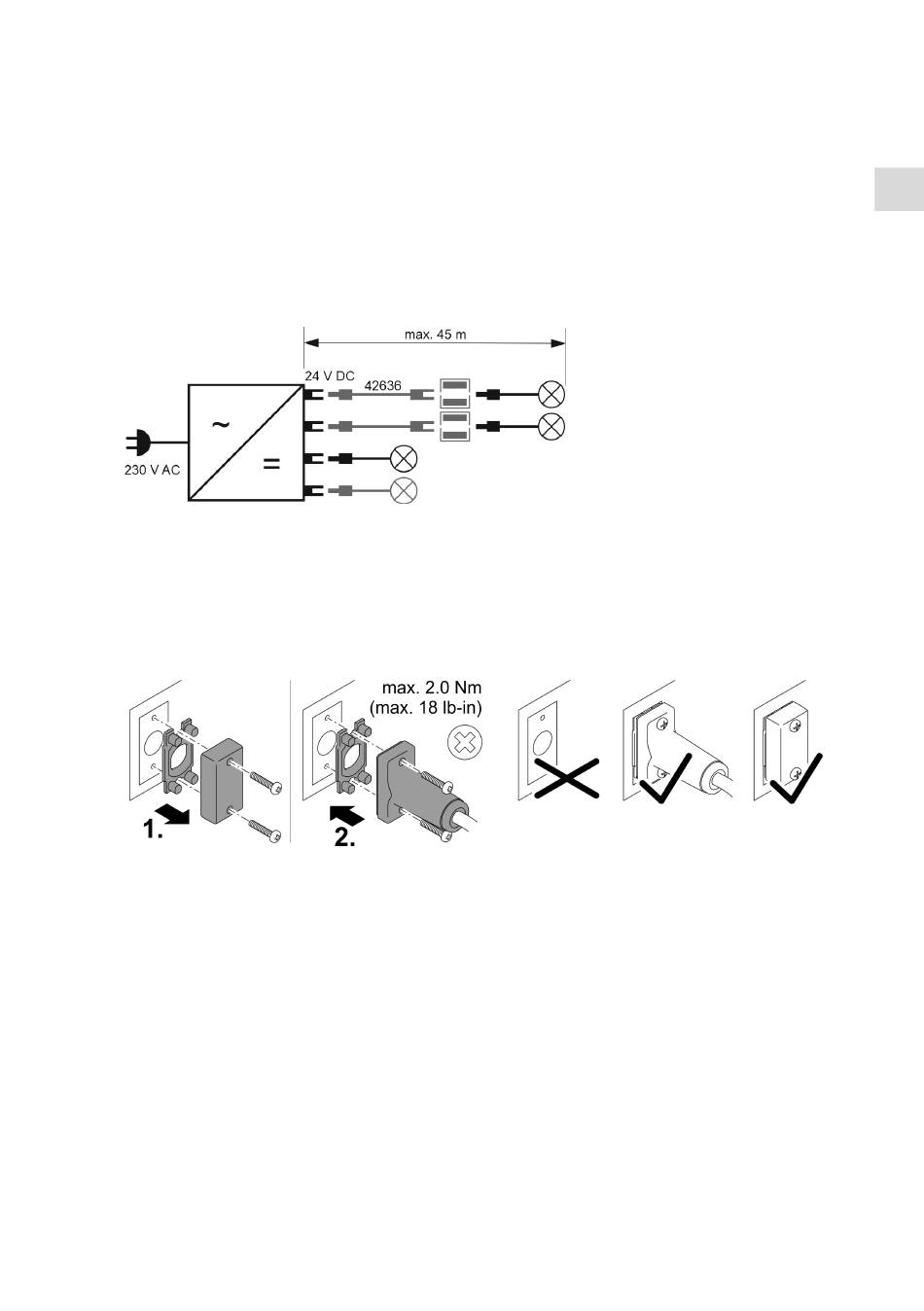

• L'illustration montre en exemple le raccordement des lampes à un pilote d'alimentation.
D'autres possibilités de raccordement sont possibles en fonction de la lampe et du pilote d'ali-
mentation.
Voici comment procéder :
1. Enlever le capuchon sur le pilote d'alimentation.
2. Brancher le connecteur et le sécuriser à l'aide des deux vis (max. 2,0 Nm (max. 18 lb-in)).
– Le joint en caoutchouc doit être propre et parfaitement logé.
– Remplacer tout joint en caoutchouc endommagé.
Mise en service
La lampe est contrôlée par l'intermédiaire du pilote d'alimentation. (→ Notice d'utilisation du pi-
lote d'alimentation OASE utilisé)
FR
LAA0048
PLX0004
31
