FI
32

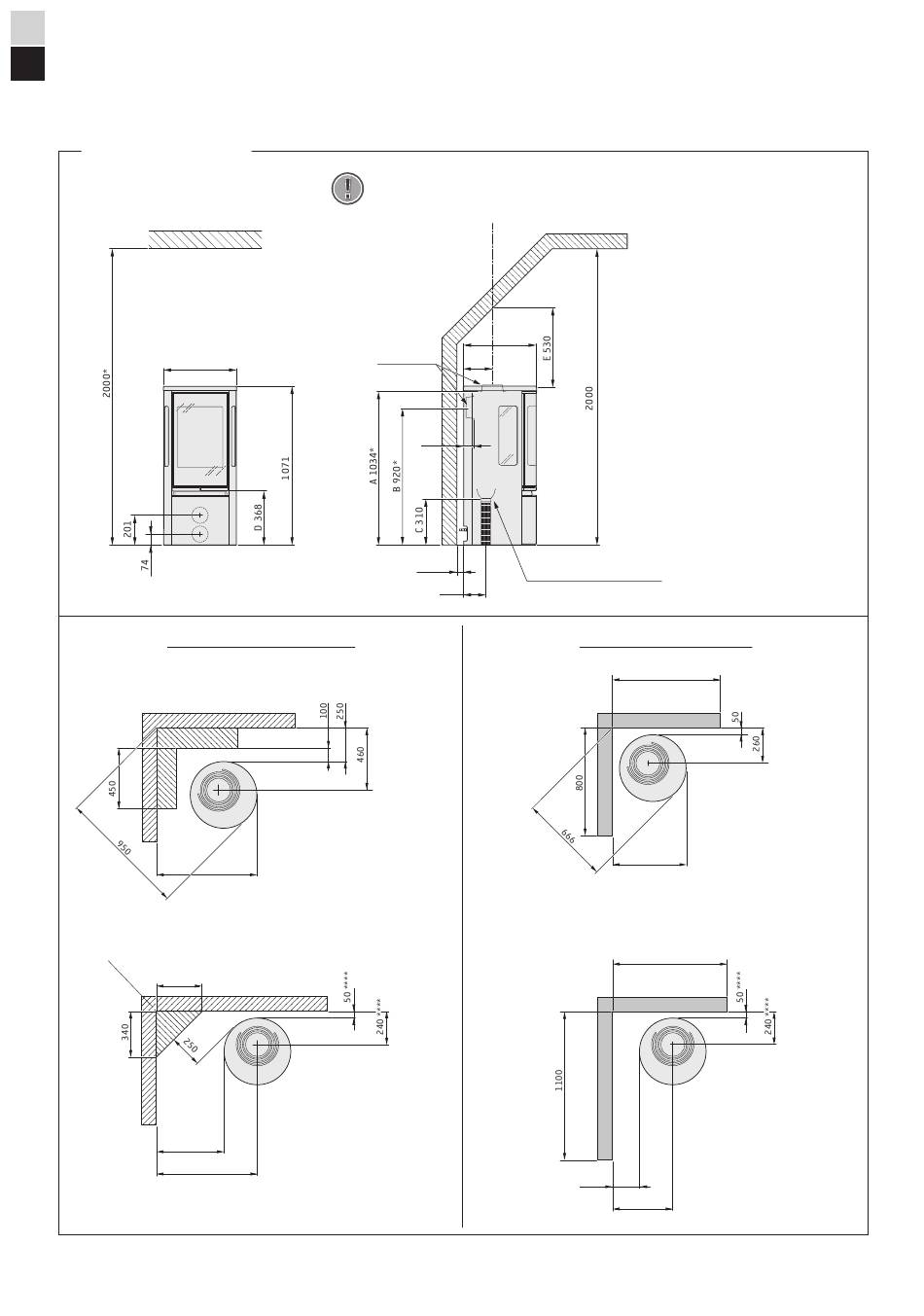

Asennusetäisyydet
Contura Connect 556
Tulenarka katto
495
ASENNUS TULENARKAA SEINÄÄ VASTEN
Tulenarka seinä
Sallittu alue
tulenaralle
materiaalille
340
500
* Jos takka asennetaan esim. lasista valmistetulle eduslevylle (lisävaruste), korkeus lattiasta pienenee eduslaatan paksuuden verran. Irrallinen lasinen eduslevy suurentaa liitäntäkorkeutta hormiin 10 mm:llä.
** Maalattujen seinien värjäytymisen välttämiseksi suosittelemme samoja suojaetäisyyksiä kuin tulenarkaan seinään.
*** Esimerkki hyväksytystä palomuurista on 120 mm massiivitiili tai 100 mm kevytbetoni.
**** Kun asennetaan savupiippu, jossa on integroitu tuloilma (Premodul Air), etäisyyttä on suurennettava 50 mm.
!
Erillinen lasieduslaatta
(lisävaruste) nostaa
liitäntäkorkeutta
savupiippuun 10 mm:llä.
750
Tulenarka seinä
750
495
Ø150
196
69
50 ****
Palamisilmaliitäntä Ø67
150
Luukun ja tulenaran rakenneosan tai
sisustuksen välisen etäisyyden on
oltava vähintään 1 m.
Mittapiirroksissa näkyvät vain takan
pienimmät sallitut asennusetäisyydet.
Terässavupiippuun liitettäessä pitää
ottaa huomioon myös savupiipun tur-
vaetäisyysvaatimukset. Minimietäisyys
eristämättömästä putkesta tulenar-
kaan rakenneosaan on 300 mm.
A = korkeus lattiasta kannen
savupiippuliitäntään
B = korkeus lattiasta takalevyn
savupiippuliitännän keskelle
C = korkeus lattiasta
palamisilmaliitäntään
D = korkeus lattiasta luukun alareunaan
E = vähimmäiskorkeus vinoon kattoon
savupiipun keskikohdassa
ASENNUS PALOMUURIA VASTEN
800
Palomuuri ***
545
850
Palomuuri ***
200**
450**
